5. 换线 QD142-14 312 NXT II 系统手册 5.11.4 支撑销配置时的注意点 在支撑板上配置支撑销时 ， 需要考虑电路板反面的先行贴装元件的位置。 注意不要使配置位 置和先行贴装元件发生干涉。 此外， 在长搬运轨道规格的机器上使用移动搬运 时， 请将支撑销配置在即使是在左右贴装区 域也都不会与先行贴装元件发生 干涉的位置上。 01SYS-0518 01SYS-0519
QD142-14 5. 换线
NXT II 系统手册 311
备注 ) 支撑板的安装方法请参照 [NXT II 机械手册 ] 的 [4. 基本操作 ]。

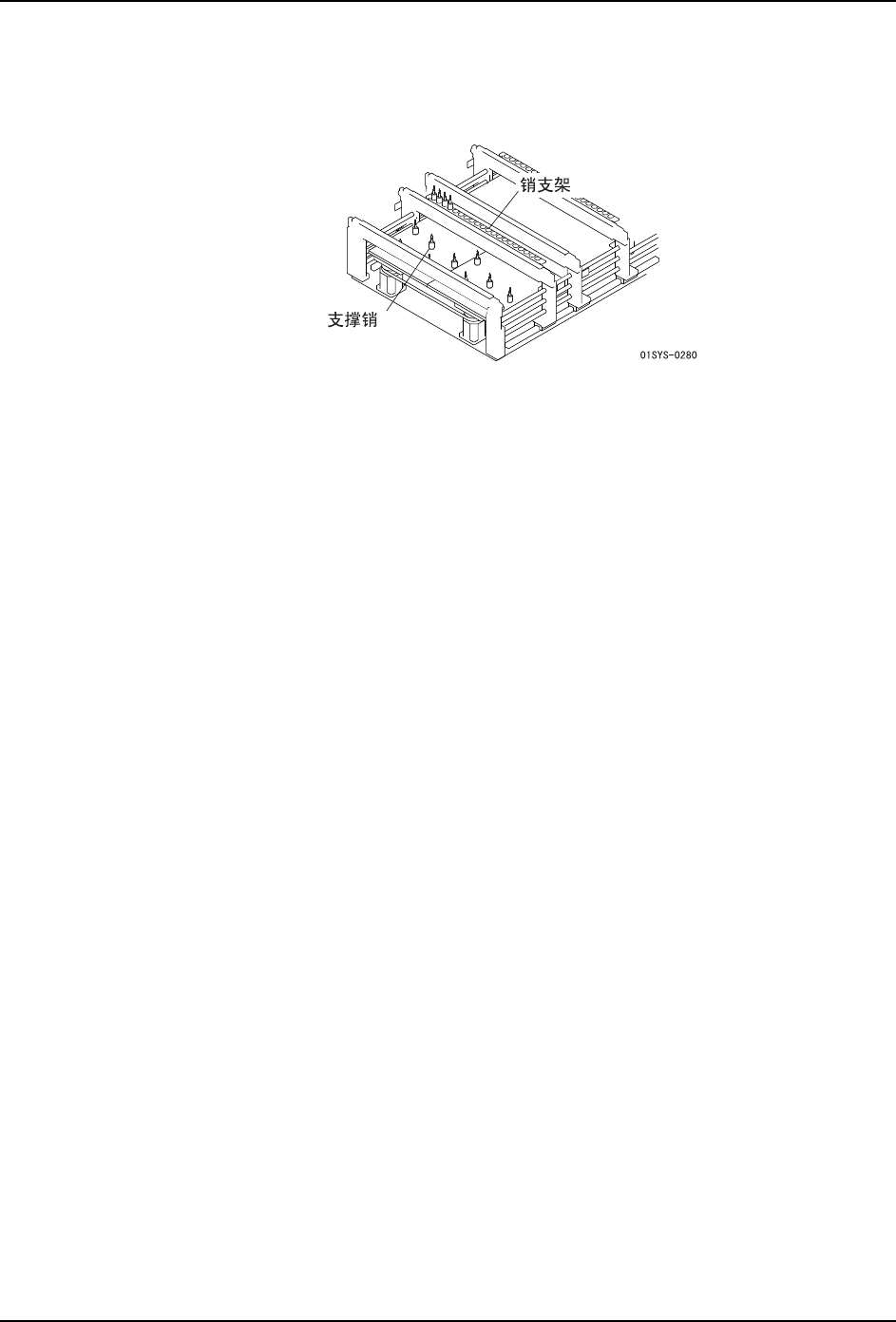

4. 根据需要，请在支撑板上配置支撑销。使用自动配置功能时，请将支撑销安装到销支架
上。
5. 按下操作面板的 OK 按钮。
6. 如果需要更换工作头或吸嘴，请在此时进行。
7. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-2 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后
重新推入。
备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单
元。
5. 换线 QD142-14
312 NXT II 系统手册

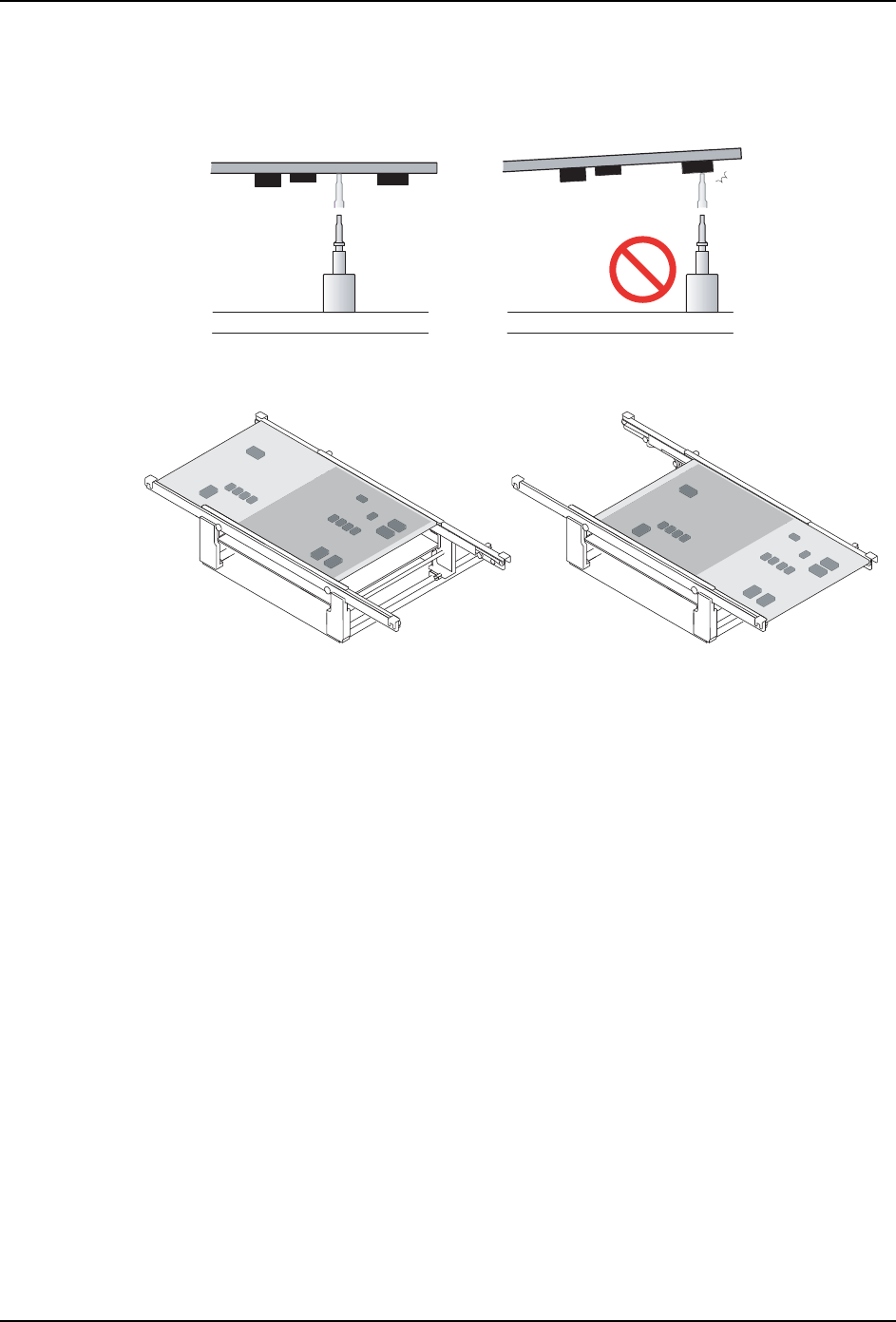

5.11.4 支撑销配置时的注意点
在支撑板上配置支撑销时，需要考虑电路板反面的先行贴装元件的位置。注意不要使配置位
置和先行贴装元件发生干涉。
此外，在长搬运轨道规格的机器上使用移动搬运时，请将支撑销配置在即使是在左右贴装区
域也都不会与先行贴装元件发生干涉的位置上。
01SYS-0518
01SYS-0519
QD142-14 5. 换线
NXT II 系统手册 313
5.11.5 软支撑销使用时的注意点
在支撑板上安装软支撑销时，请注意以下的 3 点。
a. 电路板的位置偏移
b. 先行贴装元件的高度限制
c. 能够配置的范围

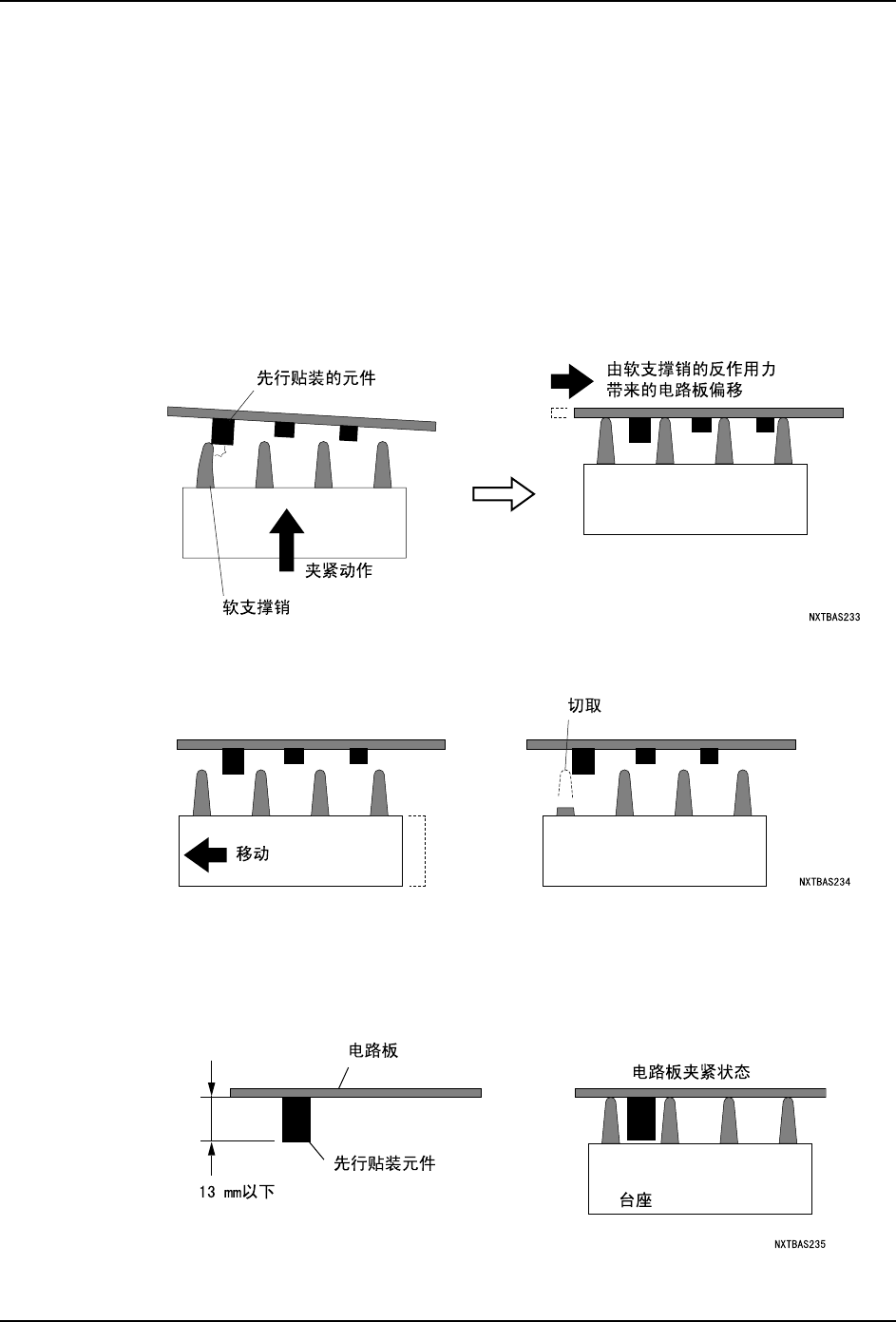

电路板的位置偏移
当电路板上先行贴装的元件比较高时，有可能与上升的支撑销发生干涉，造成由该反作用力
带来的电路板的位置偏移。
当电路板的位置偏移时，请改变软支撑销的位置，或者切取干涉销等使得不碰到先行贴装的
元件。
先行贴装元件的高度限制
在电路板的反面能够先行贴装的元件的高度为 13mm 以下。超过这个高度的元件比软支撑销
还要高，由于与销底部的台座发生干涉而无法进行电路板夹紧。
