QD142-14 2. 各部分的名称和功能
NXT II 系统手册 23
2. 各部分的名称和功能

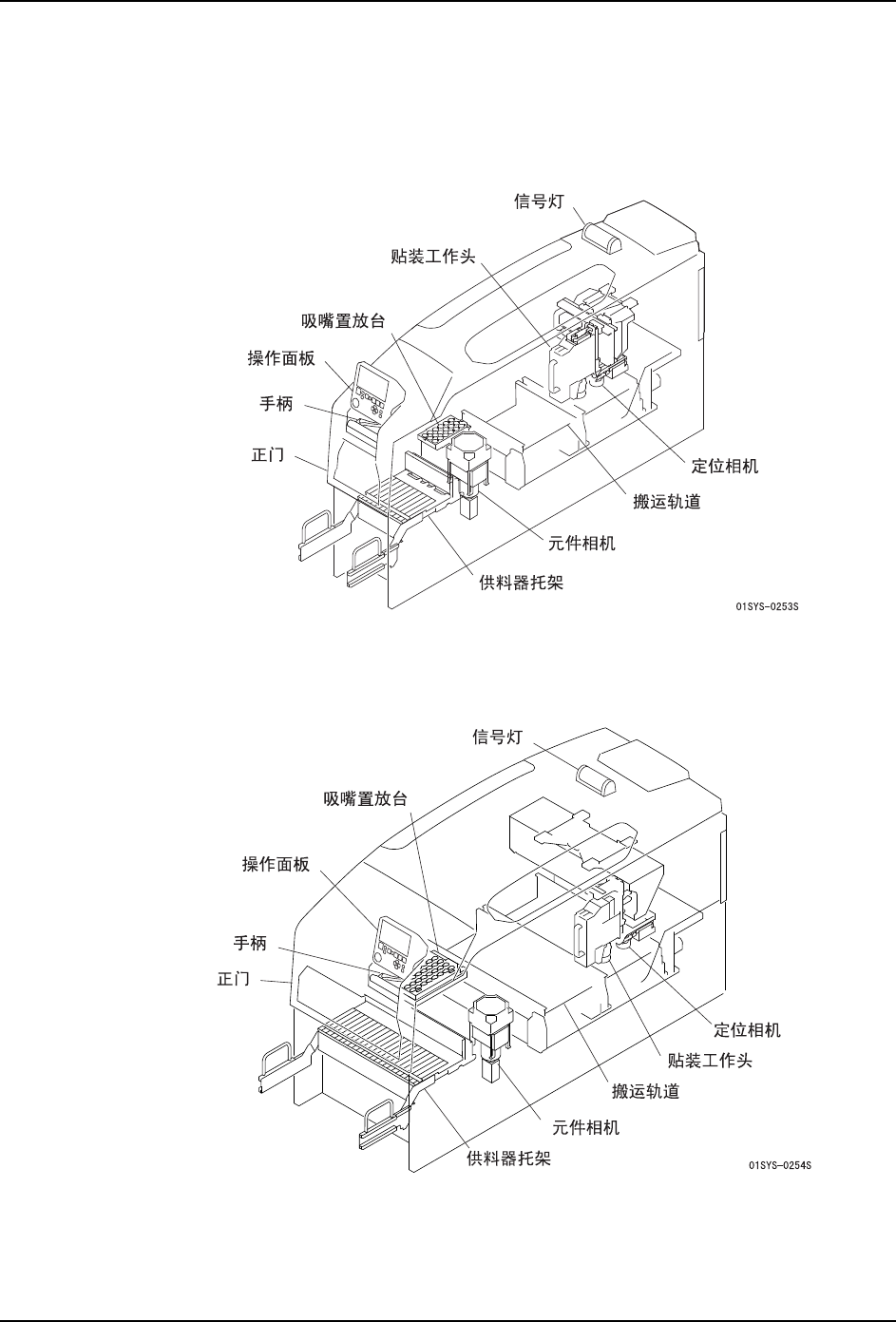

2.1 模组本体
2.1.1 M3-2 模组
2.1.2 M6-2/M6-2SP 模组
2. 各部分的名称和功能 QD142-14
24 NXT II 系统手册
2.2 操作面板
2.2.1 操作按钮
1. STANDBY ∶显示向模组供应电源的状态。
2. POWER ∶使模组处于唤醒状态，通过持续按下使模组处于睡眠状态。
3. STOP ∶以电路板为单位停止生产动作。
4. START ∶开始生产。
5. READY ON ∶解除模组的错误状态。
6. GROUP ∶同时操作几台模组。
7. CYCLE STOP ∶以动作周期停止机器。
8. MANUAL ∶进行手动模式和自动指示模式的切换。
9. 箭头键：移动操作画面上的光标 ( 焦点 )。
10.OK ∶进行所选择模组的操作确认以及执行。
11.CANCEL ∶取消操作。
12.MONITOR ∶进行影像处理监视器与运转画面显示的切换。
13.EMERGENCY ∶切断模组的 200V 电源，停止运转。
QD142-14 2. 各部分的名称和功能
NXT II 系统手册 25
2.2.2 操作画面
机器可以自我判断生产所必要的操作，并通过操作画面发出指令，要求操作者协助进行必要
的操作。另外，为了让操作者直观地理解各种指令和机器的状态，信息是以 [ 示意图 ] 来显
示的。
■自动指示模式画面
在自动指示模式中，机器要求操作者进行以下画面上所必要的操作。
各区域的说明
A: 向导显示区域
显示机器的状态或者操作要求，换线或者维修保养时的作业向导。
B: 电路板有无显示区域
显示在搬运轨道上是否存在电路板。
C: Job 名显示区域
显示现生产的 Job 名。上面一行表示通道 2，下面一行表示通道 1。只是在搭载了三搬
运轨道的模组时，显示才会变成如下。
D: 显示生产电路板块数
显示机器已经生产的电路板的块数。
E
A
B
C
D
01SYS-0163
显示颜色 内容
白色 搬运轨道上没有电路板。
黄绿色 生产中的电路板在搬运轨道上。
绿色 完成生产的电路板在搬运轨道上。
