4. 生产 QD142-14
220 NXT II 系统手册
4.12.27 运转中的吸嘴清扫功能
是一种自动运转期间定期清扫被安装在工作头中的吸嘴的功能。另外，同时也清扫工作头的
热补正定位点。
能够使用该功能的模组是搭载了以下单元的模组。
备注 )运转中的吸嘴清扫功能对应了 NXT V5.17 或更高版本。另外，有关在供料器型刷洗单
元中运用该功能的详细方法，请参照 [ 供料器型刷洗单元使用说明书 ]。
另外，该功能只是在使用以下所列举的工作头进行生产的时候才有效。
吸嘴清扫功能的设定步骤
1. 在辅助软件的 [Machine Configuration] 画面上，请进行吸嘴清扫设定。
·Nozzle Cleaning Guidance：[ON]
·Nozzle Cleaning Interval：[1 ～ 120](hours)
当运转时间的累计达到设定时间后，就会显示吸嘴清扫向导。
·Not Cleaning Nozzle Stoppage Interval：[0 ～ 60](mins)
在显示了吸嘴清扫向导之后，如果超出了所设定的时间而没有清扫吸嘴时，就会
停止生产。设定为 [0] 的时候，不进行生产停止。
H08 H12(S) H12HS
V12
H08Q H12SQ H12HSQ
-
01SYS-0442E
QD142-14 4. 生产
NXT II 系统手册 221
吸嘴清扫功能的运用
1. 当自动运转的累计时间达到 [Nozzle cleaning interval] 中的设定时间后，就会在操作
画面上显示吸嘴清扫中的示意图，机器开始吸嘴和热补正定位点的清扫。
备注 )此处，说明了运用吸嘴置放台型刷洗单元时的操作画面。
运用供料器刷洗单元时，因为显示吸嘴清扫向导的示意图 （背景色：黄色），所以，请
在料站托架上安装供料器刷洗单元。详细内容请参照 [ 供料器刷洗单元使用说明书 ]。
2. 当完成清扫后，机器就会重新开始生产。同时，吸嘴清扫中的示意图从画面上消失。
关于运用吸嘴清扫功能时的异常
以下说明在运用吸嘴清扫功能时发生的异常及其对策。
被安装了不对应此功能的吸嘴置放台的时候
清扫的对象为 H08、H12 和 V12 工作头用的吸嘴。当对应了除此以外的吸嘴的吸嘴置放台被
安装到模组后，继续显示背景色为黄色的示意图并继续生产。
并且，当达到 [ 吸嘴未清扫停止间隔 ] 中的设定时间后，机器就会进行异常停止。
a. 使用对象以外的吸嘴进行生产时，请将 [Nozzle Cleaning Guidance] （机器功能设
定）设定为 OFF，然后重新开始运转。
4. 生产 QD142-14
222 NXT II 系统手册
4.12.28 对应分类元件排出箱
运转中，发生影像处理错误的元件被收纳到元件排出箱内。如果运用区分类型的元件排出
箱，机器就会按照元件种类分类收纳，所以元件可以回收再利用。
被收纳到分类元件排出箱内的元件种类是预先在 Job 中设定的元件种类。除此以外的元件
被收纳到通常的元件排出箱内。
备注 ) 分类元件排出箱对应了 NXT V5.30 或更高版本。
另外，分类元件排出箱可以在以下的模组配置中使用。
备注 ) 不能与共面性检查传感器同时使用。
分类元件排出箱的安装

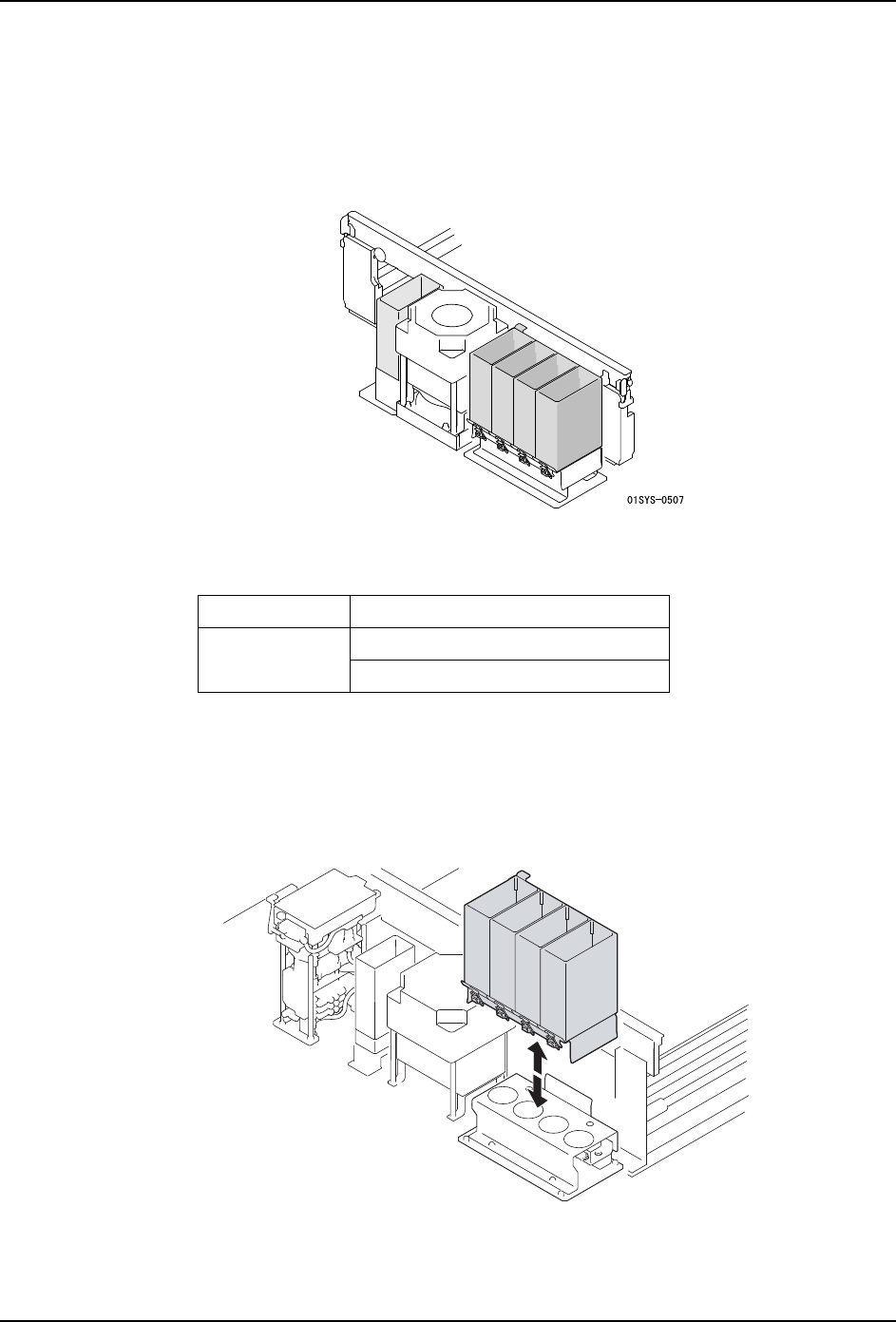

分类元件排出箱安装在专用的台座上。请拉出模组，4 个一起进行安装。
模组 M6-2(SP)
元件功能单元
Fuji 智能供料器
料盘供料器 M
01SYS-0517
