料盘动态次料站补充功能设定步骤
Job 的设定
1. 进行 Job 的编辑。
a. 请在生产料盘箱内设定全部的初始料站。
·转换顺序 A 时：在初始料站料盘的托架上配置次料站料盘。
·转换顺序 B 和 C 时：请在与初始料站料盘所不同的托架上配置次料站料盘。
a. 在 Machine Configuration 内的项目 [TULT][TULTC] 的设定中，将补充用料盘箱的全
部料槽的 Status 设定为 [Reserved]。
b. 进行优化。
备注 )详细内容请参照 [NXT II/NXT IIc 编程手册 ]。
辅助软件的设定

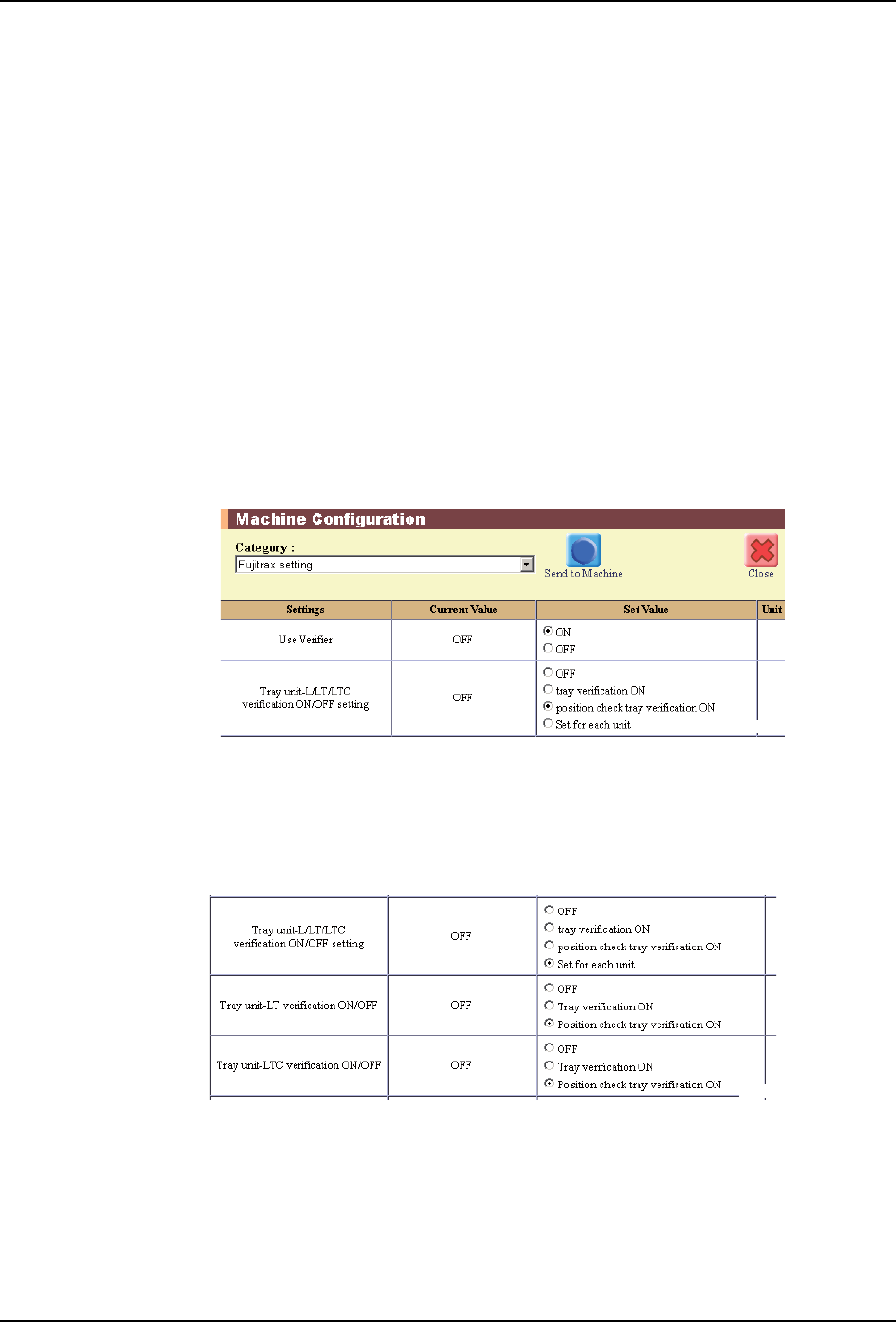

1. 请在 [Machine Configuration] 画面上进行 Fujitrax 设定。
·[Use Verifier]：ON
·[Tray unit-L/LT/LTC verification ON/OFF setting]： [position check tray
verification ON]
备注 )按照料盘单元的种类进行设定时，请进行以下的设定。
·[Tray unit-L/LT/LTC verification ON/OFF setting]：Set for each unit
·[Tray unit-LT verification ON/OFF]：[Position check tray verification
ON]
·[Tray unit-LTC verification ON/OFF]：[Position check tray verification
ON]
01SYS-0602E
01SYS-0603E
4. 生产 QD142-14
162 NXT II 系统手册

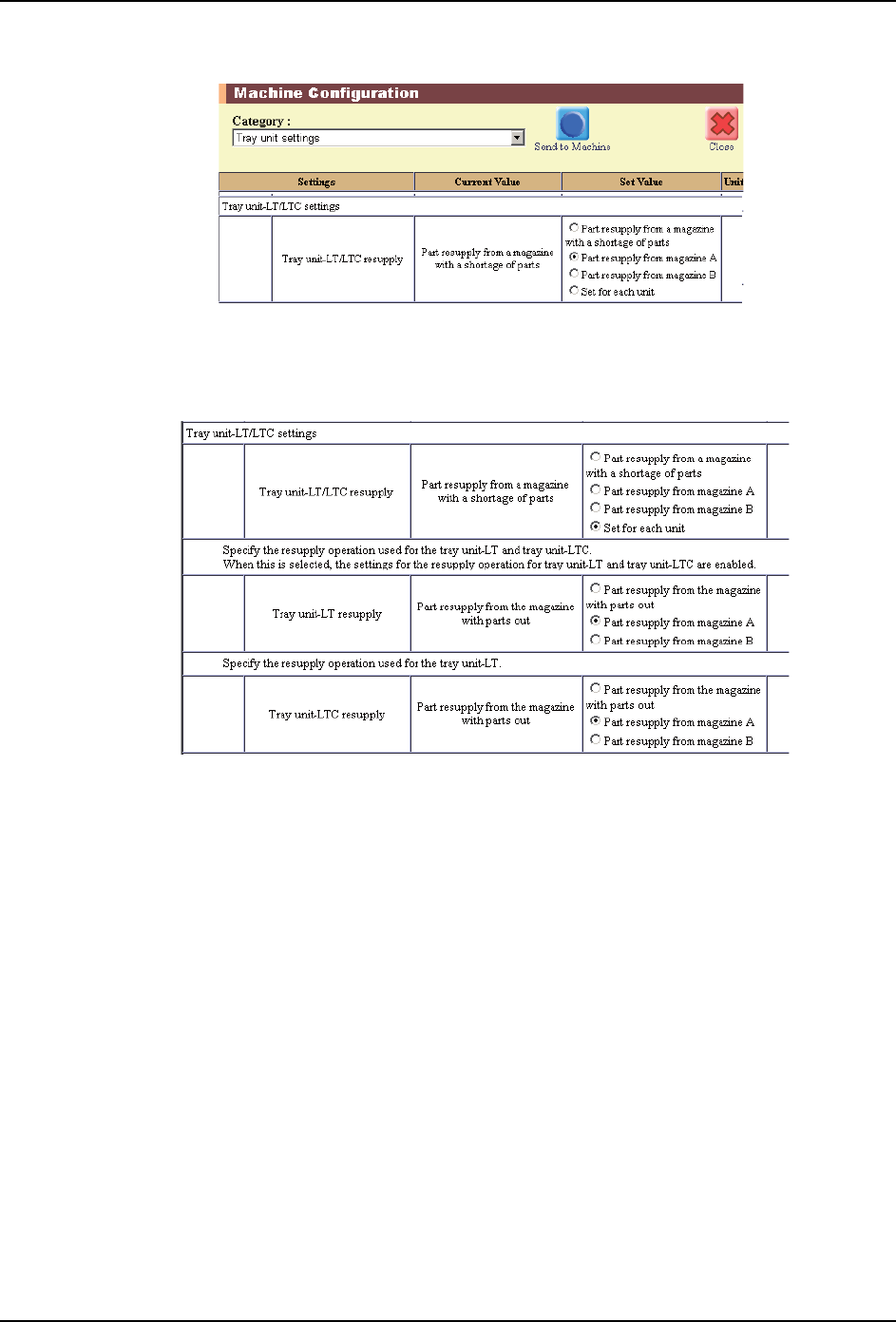

2. 请在 [Machine Configuration] 画面上进行料盘单元设定。
·[Tray unit-LT/LTC resupply]：[Part resupply from magazine A]
or [Part resupply from magazine B]
备注 )按照料盘单元的种类进行设定时，请进行以下的设定。
·[Tray unit-LT/LTC resupply]：Set for each unit
·[Tray unit-LT resupply]：[Part resupply from magazine A] or [Part
resupply from magazine B]
·[Tray unit-LTC resupply]：[Part resupply from magazine A] or [Part
resupply from magazine B]
备注 )进行了补充动作的设定后，请将 Job 传输给机器。即使已经传输了，也请重新传输 Job。
01SYS-0600E
01SYS-0601E
QD142-14 4. 生产
NXT II 系统手册 163

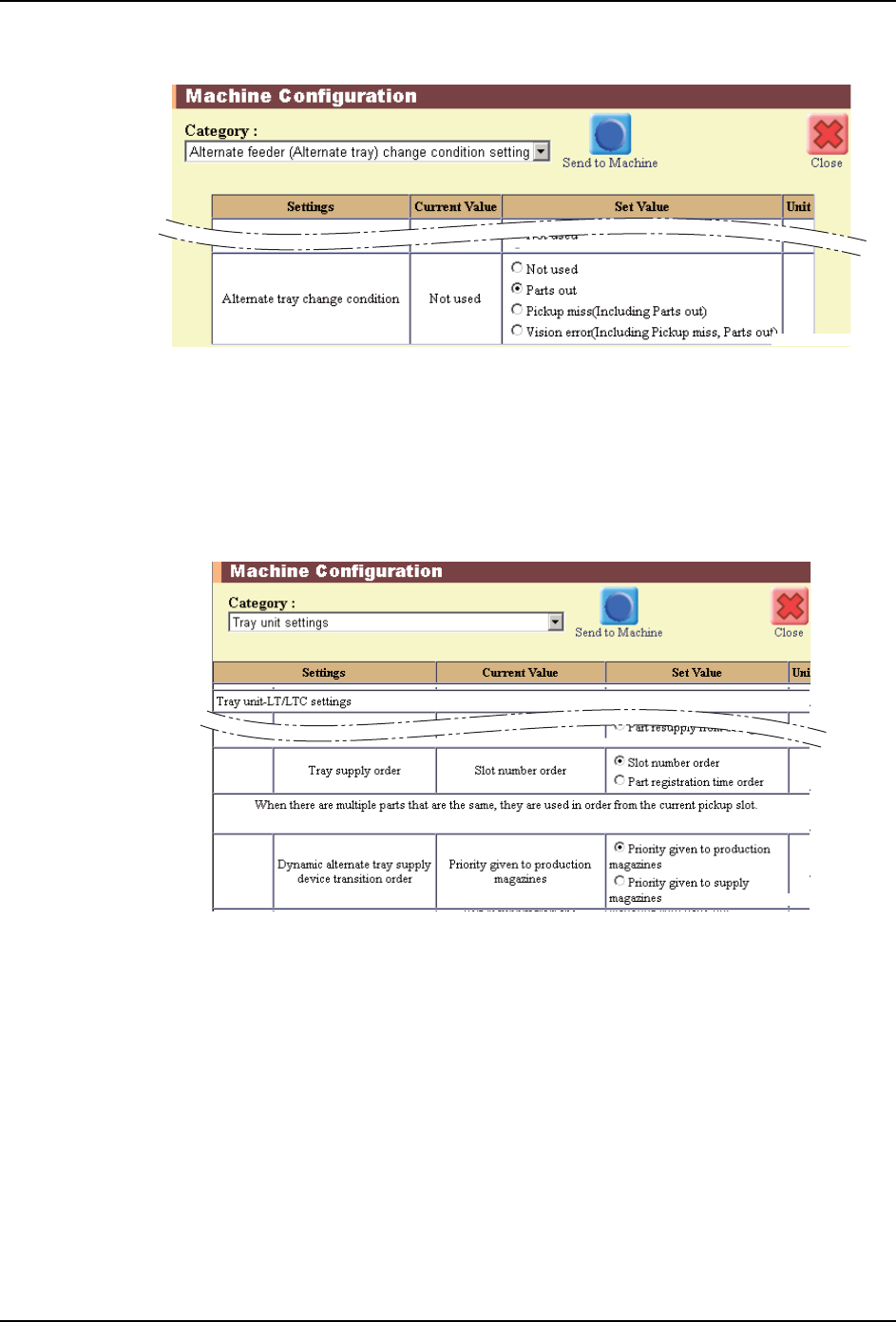

3. 请在 [Machine Configuration] 画面上进行次料站转换条件设定。
·[Alternate tray change condition]: [Parts out]
4. 请设定次料站转换顺序。
a. 请在 [Machine Configuration] 画面上，进行 Fujitrax 设定。
·[Use version]: [V5.50] or higher。
b. 请在 [Machine Configuration] 画面上进行料盘单元设定。
·[Tray supply order]: Slot number order]。
·[Dynamic alternate tray supply device transition order]：[Priority given
to production magazines] or [Priority given to supply magazines]。
备注 )
1.运用转换顺序 A 时，可以是任意一种设定。
2.设定料盘供应顺序时，想要优先使用旧的元件时，请设定为 [Part registration
time order]。此时，Fujitrax 使用版本请变成 [V5.08] 或更高版本。
01SYS-0604E
01SYS-0605E
