QD142-14 4. 生产
NXT II 系统手册 135
手持式扫描器模式
根据使用手持式扫描器读取生产指示书等的条形码，指示自动换线开始的功能。
另外，使用该功能时需要以下的选项。
· 条形码读取器 （连接到 PC 后使用）
· 进行 Job 指定的条形码 （生产指示书）
自动换线功能 （手持式扫描器模式）设定步骤

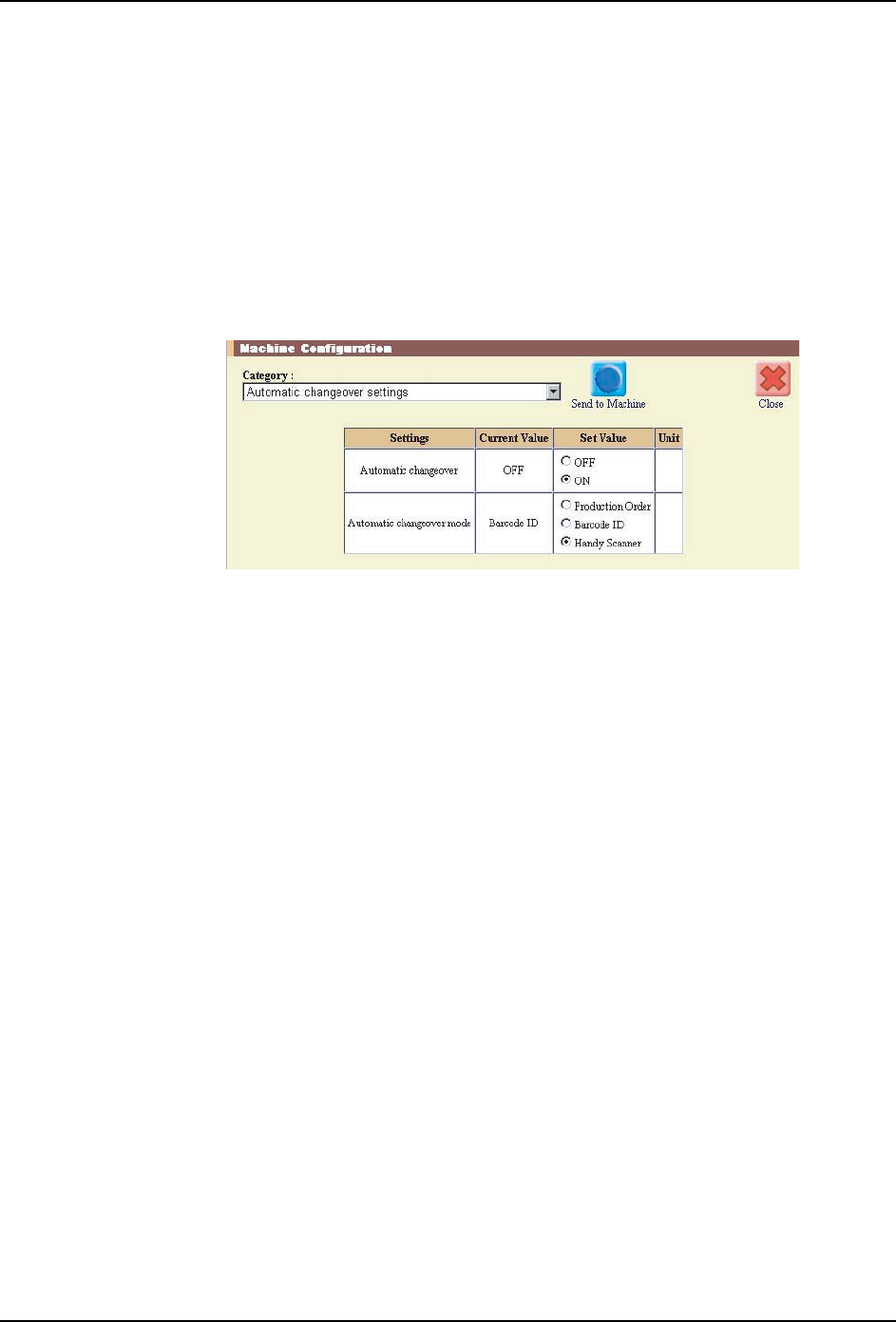

1. 请在辅助软件的 [Machine Configuration] 画面上，进行自动换线功能的模式设定。
·[Automatic changeover]：[ON]
·[Automatic changeover mode]：[ 手持式扫描器 ]
2. 请注册进行自动换线的生产线。
备注 )详细请参照辅助软件操作手册 [第4章6.2注册要使用根据手持式扫描器的自动换线
功能的生产线 ]。
3. 请创建设备 （生产线、机器）与条形码 ID 相互关联的表格。
备注 )详细请参照辅助软件操作手册 [ 第 4 章 6.4 创建设备与条形码 ID 相互关联的表格 ]。
但是，该作业并不是必须的作业。如果没有被创建，在画面上手动选择设备。
4. 请创建 Job 与条形码 ID 相互关联的表格。
备注 )详细请参照辅助软件操作手册[第4章6.5创建生产Job与条形码ID相互关联的表格 ]。
自动换线功能 （手持式扫描器模式）的运用
1. 开始生产当前 Job 中最后一块电路板时，请读取进行次生产 Job 指定的条形码。
2. 当前 Job 中电路板生产完毕后被送出到下一个模组中，送出完毕后将自动切换到次 Job。
3. 如果需要操作者进行换线作业时，操作画面上会及时显示换线向导。请按照画面进行换
线作业。
01SYS-0260E
4. 生产 QD142-14
136 NXT II 系统手册
利用自动换线时的注意点
在自动换线功能的模式中有生产顺序、条形码 ID、手持式扫描器的 3 种类型。利用自动换
线功能时，请注意以下几点

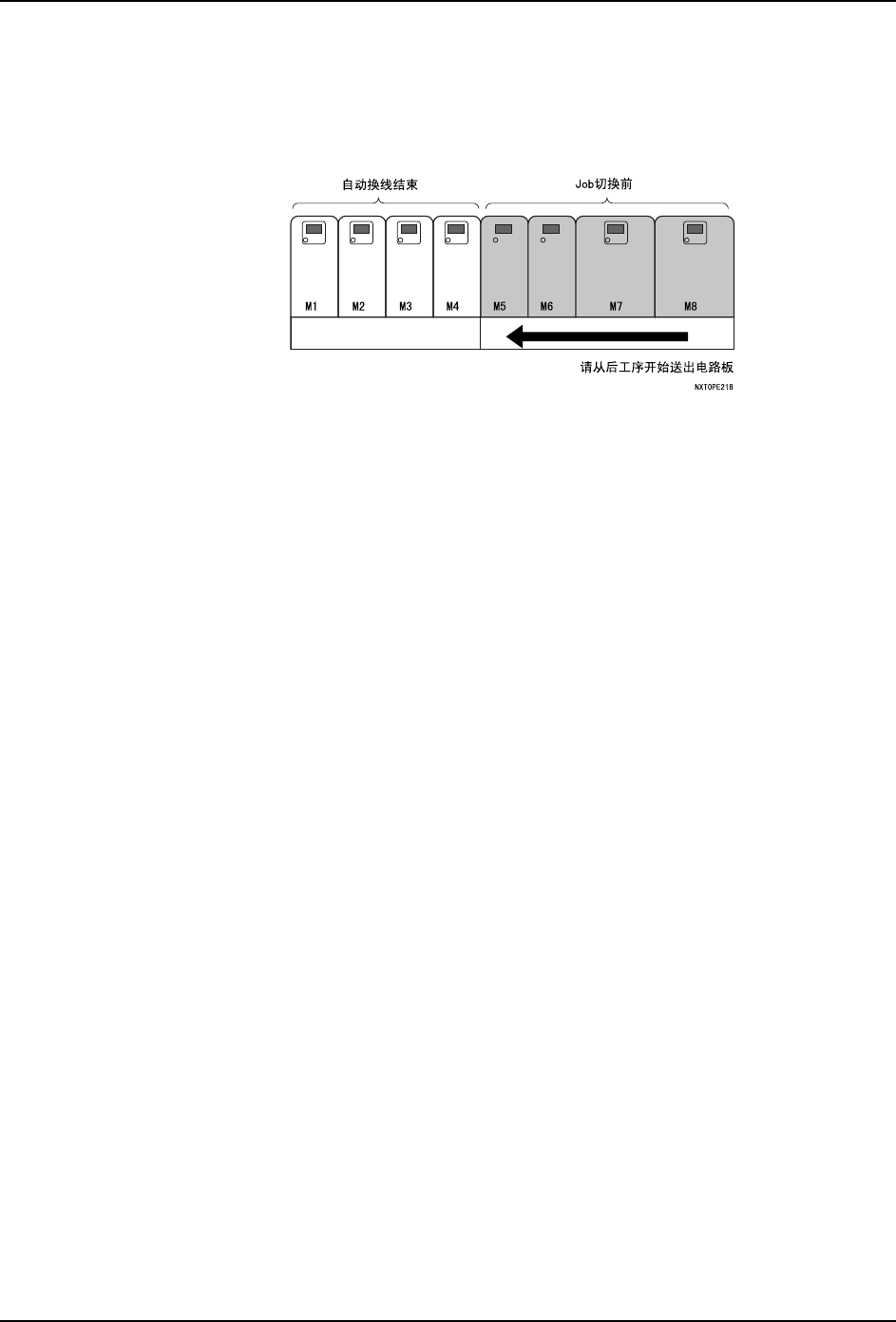

1. 在自动换线进行到中途的模组的状态下关闭了主开关时的复原作业如下。
a. 重新启动机器后，从后工序的模组开始启动送出电路板。
b. 如果 M6 的电路板被送出后，启动 M5 模组送出电路板。
c. 如果全部模组的电路板被被送出后，机上切换还没有进行 Job 切换的 M5 到 M8 的 Job。
2. 如果现生产中没有 Job 时，请通过 Fuji Flexa 传输 Job。
3. 请在确认了进行自动换线的 Job 是否适合机器的构成后，传输 Job。
4. 如果自动换线的模式是 [barcode ID] 时，请不要在安装有条形码读取器的搬运轨道与开
头模组之间设置缓冲搬运轨道。
5. 在自动换线功能的应用中，不能通过 Fuji Flexa 传输预约 Job。自动换线系统会自动传
输预约 Job，或者请在 [ 生产计划进展监视器画面]的[次生产进度表变更]中进行预约。
6. 在自动换线功能的应用中，模组处于作业等待时不能切换到预约 Job。机器上能够 Job 切
换的模组只是按 [ 生产顺序 ] 的模式运转着的开头模组。
7. 在决定了自动换线中使用的 Job 后，请不要进行编辑。自动换线应用中的机器当决定了
接下来使用的 Job 时，就会在后台读入该 Job。操作者可以在机器上或辅助软件中确认后
台是否在读入。
8. 如果现生产的 Job 消失时，请按照以下步骤进行恢复。
a. 在辅助软件的机器功能设定中，将自动换线功能变成 [OFF]。
b. 将现生产使用的 Job 作为次生产，并通过 Fuji Flexa 传输。
c. 在机器的操作画面上将所传输的 Job 切换成现生产。
d. 在机器功能设定中，将自动换线功能变成 [ON]。
9. 当进行 CPU 箱的更换时，如果没有通过自动诊断指令取得备份，现生产 Job、预约 Job 将
被删除。请通过上述方法进行恢复。
10.将自动换线功能从 [OFF] 变到 [ON] 时，预约 Job 被删除。另外，在送出电路板时，后工
序的模组如果没有变成被送出的电路板的生产 Job 时，在进行了 Job 的切换后送出电路
板。
QD142-14 4. 生产
NXT II 系统手册 137
11.在进行从单模组生产自动换线到双模组生产时，在配对的模组侧处于切换到了双模组生
产 Job 的状态下将电源变成 [OFF] 后，即使再次开始运转，在配对的模组中 Job 也不会
切换。请在全部送出了在单模组中生产的电路板后，按照 8. 项的步骤切换到进行双模组
生产的 Job。
12.自动换线功能应用中，如果所预约的 Job 一块电路板也没有生产时，不能将该 Job 切换
成别的 Job。请在全部送出了生产中的电路板的状态下，进行预约 Job 的变更。
13.不能与模组故障时的搬运轨道搬运应用功能一起使用。
14.没有对应空运转。
15.搭载了三搬运轨道的模组没有对应自动换线功能。
