5. 换线 QD142-14 296 NXT II 系统手册 3. 将料盘安装到料盘托架上。 4. 一边确认操作向导画面， 一边将料盘安装到正确的料槽位置上。 注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。 5. 需要指定料盘吸取点时，请在此设定。请 参照 " 4.9.4 指 定料盘元件的吸取开始点 " 。 6. 按下操作面板的 OK 按钮。 7. 如果有其他料槽的料盘更换的向导， 请按下…
QD142-14 5. 换线
NXT II 系统手册 295

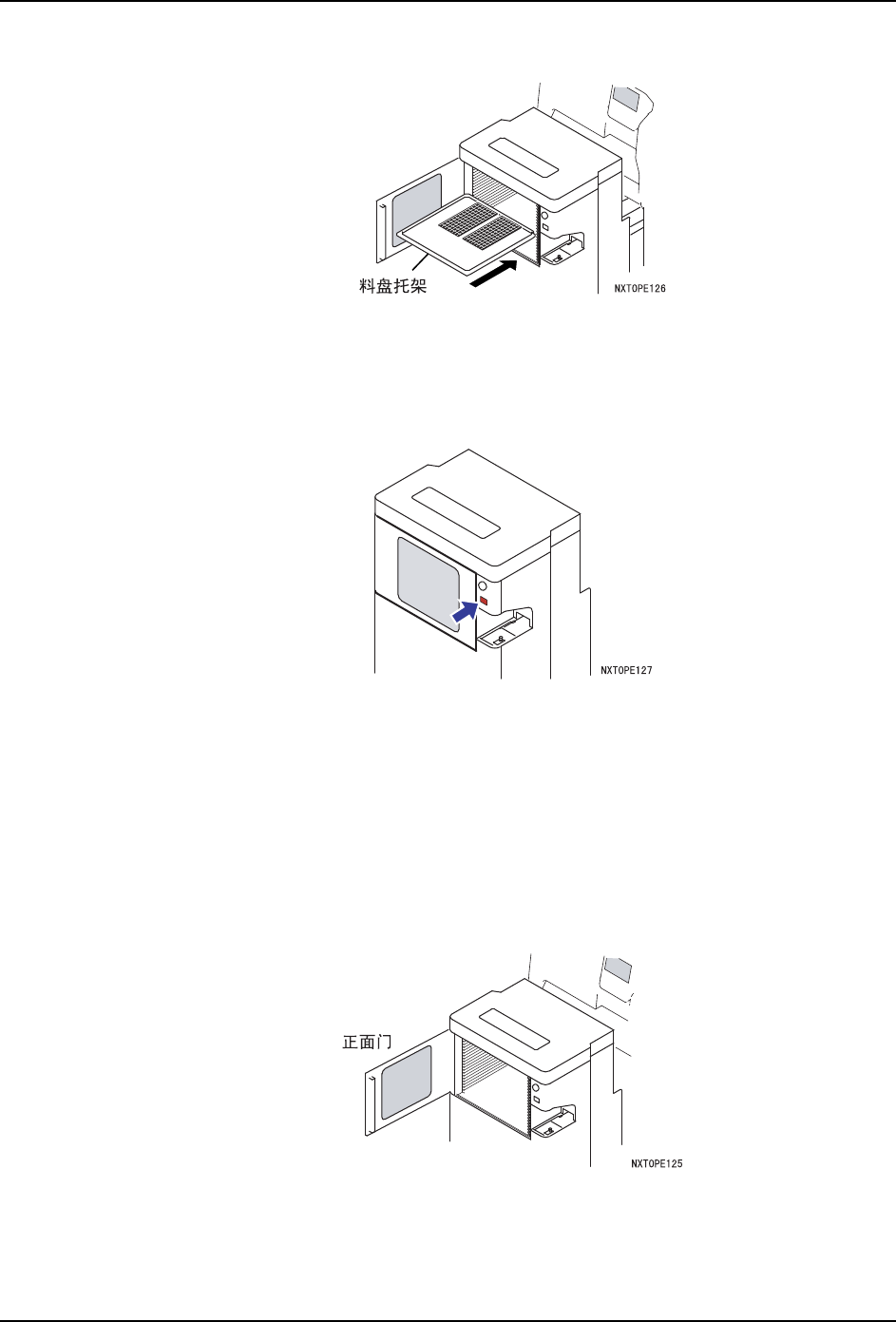

6. 一边确认操作向导画面， 一边将料盘托架安装到正确的料槽位置上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
7. 如果对其他料槽的料盘更换向导，请重复上述 2. 项～ 6. 项。
8. 请关闭门，按下 SUPPLY COPLT。
备注 )请轻轻关闭正面门，使得料盘单元 -L 不受到冲击。
9. 如果使用了附加位置检查的料盘验证功能时，机器就会读取料盘托架的 FIDL，确认所安
装的元件种类、吸取开始点及料盘高度。当安装了别的元件或者元件从料盘的凹槽内跳
出时，就会再次显示料盘安装向导画面，因此请重新正确地安装料盘。
5.9.3 料盘的安装步骤 （Verify OFF 时）
1. 打开料盘单元的正面门。
2. 从要补充的料槽上取出料盘托架。
1
9
2
0
1
8
1
7
1
6
15
14
1
3
12
11
1
0
9
8
7
6
5
4
3
2
1
19
20
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
5. 换线 QD142-14
296 NXT II 系统手册

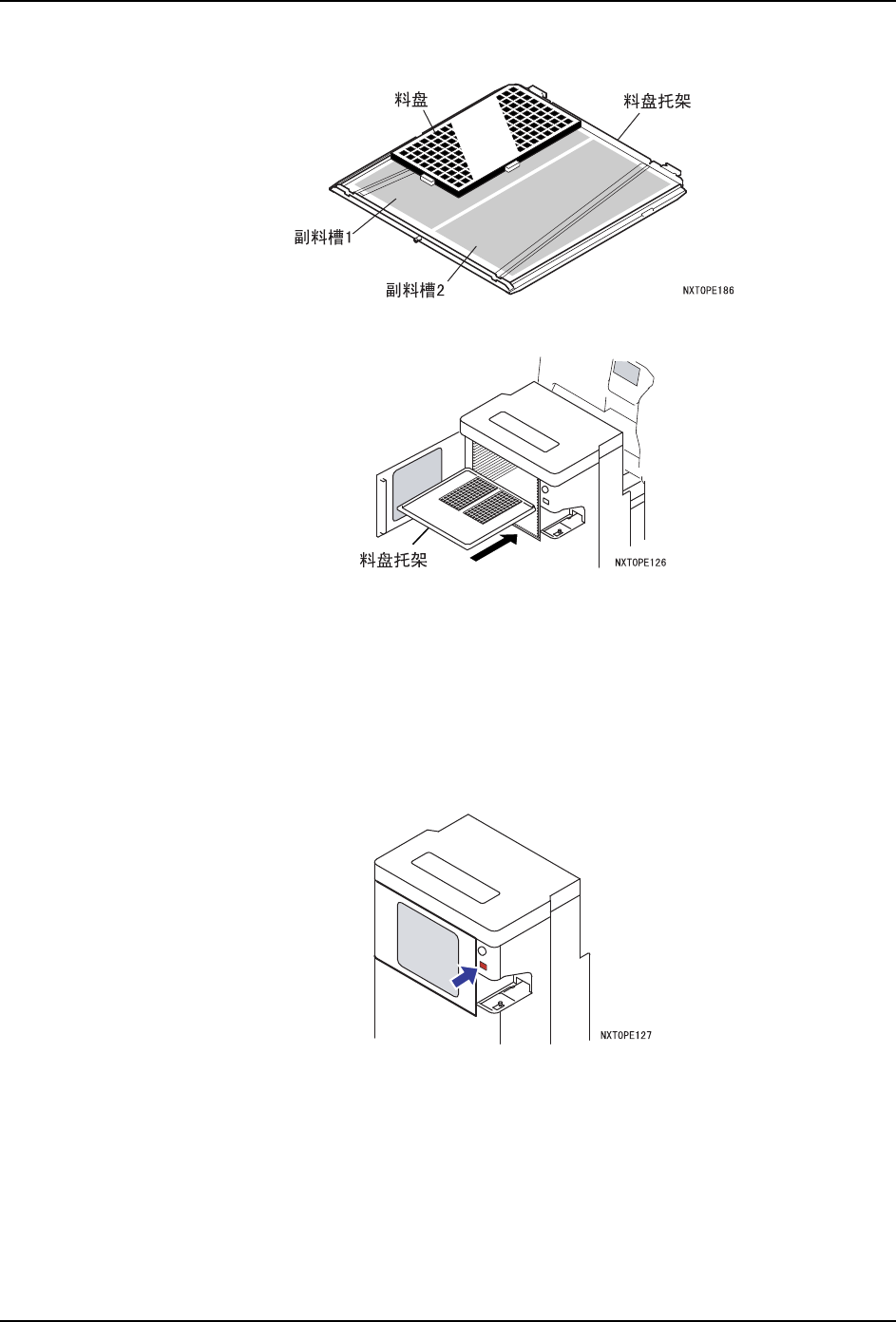

3. 将料盘安装到料盘托架上。
4. 一边确认操作向导画面， 一边将料盘安装到正确的料槽位置上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
5. 需要指定料盘吸取点时，请在此设定。请参照 " 4.9.4 指定料盘元件的吸取开始点 "。
6. 按下操作面板的 OK 按钮。
7. 如果有其他料槽的料盘更换的向导，请按下操作面板的 OK 按钮，重复上述 2. 项～ 6. 项。
8. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 )请轻轻关闭正面门，使得料盘单元 -L 不受到冲击。
1
9
2
0
1
8
1
7
1
6
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
QD142-14 5. 换线
NXT II 系统手册 297
5.9.4 料盘单元 -L 中可以使用的料盘
·请使用按照 JEDEC 规格或者 EIAJ 规格的硬型料盘。
·请使用料盘高度传感器能够稳定地检测的颜色及材质的料盘。

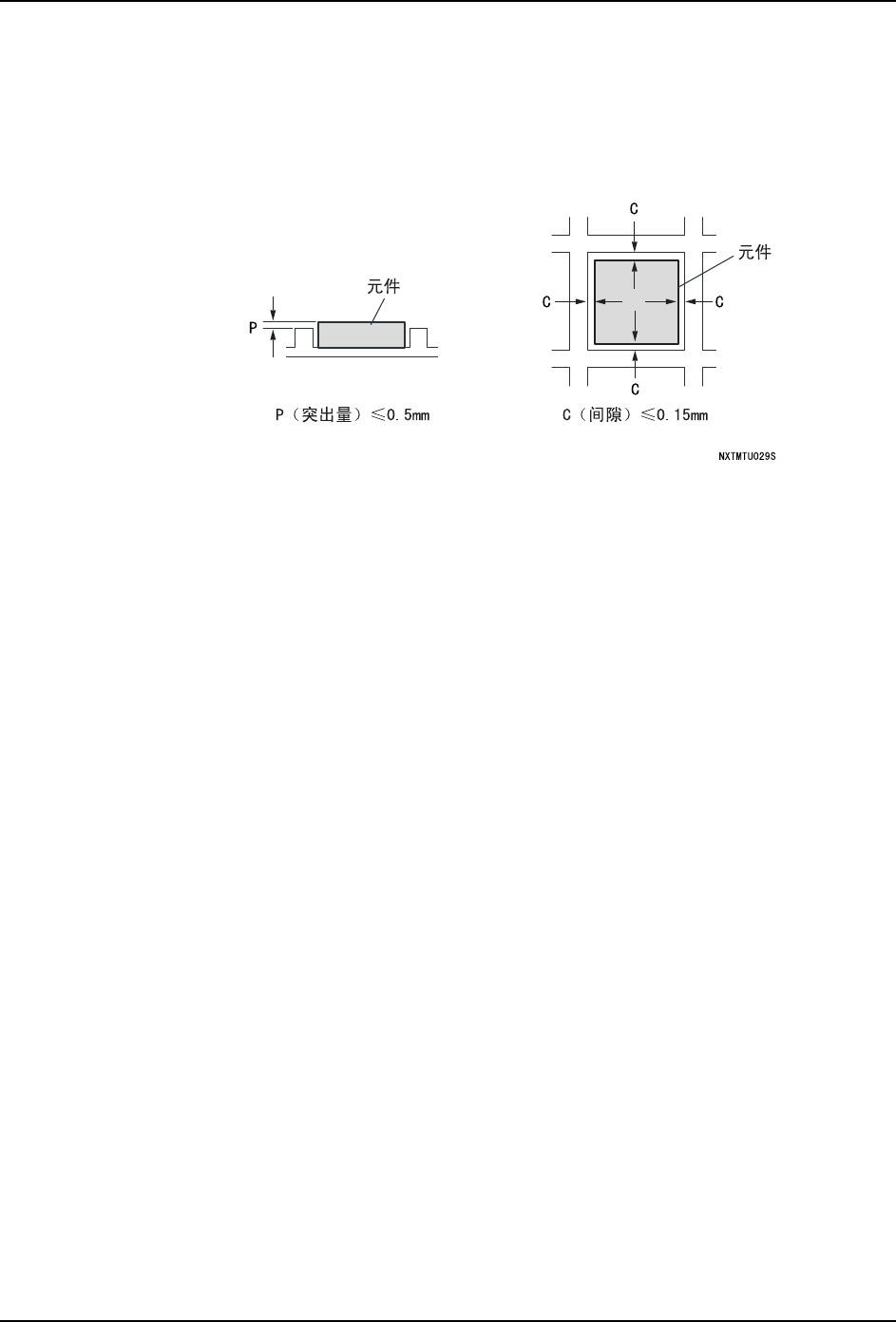

·请满足以下的料盘凹槽尺寸。
·如果空料盘的重量在标准以内，在空料盘的自动排出用的料盘的中心部设置吸取
器用的吸取面。
·使用吸取器垫吸取时，确保在吸取器垫的中心（直径 30）的范围内不要发生真空
泄漏。
·能够使用的料盘尺寸是有限制的。请参照规格说明书 (CNT-NXTII-x.xS)。另外，
料盘规格书中的最大料盘厚度包括料盘的挠度或变形量。
请避开使用以下的料盘。
·真空成型料盘、软料盘等、料盘自身没有刚性安装时不能确保平面度的料盘、层
层堆积时料盘相互粘住不能分离的料盘。
5.9.5 料盘插入时的注意事项
·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -L 时，
请注意方向。
·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出
料盘高度的元件等。
·请不要将料盘托架斜着插入料盘单元 -L。
·料盘单元 -L 的上面门、前面门、下面门的开闭时，请不要有冲击。从安全上考
虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。
·料盘单元的上面门是料盘托架排出专用。不能插入料盘托架。有可能损坏料盘单
元。另外，一旦上面门打开时，请一定要取出料盘托架。如果不取出，关闭上面
门继续运转可能会损坏料盘单元 -L。
