QD142-14 4. 生产
NXT II 系统手册 233
4.12.32 电路板高度检测功能
是一项测定被搬运到搬运轨道上的电路板的翘曲的功能。
对于存在翘曲的电路板，除了进行稳定的元件贴装，如果存在超出公差值的翘曲，请事先
回避生产，防止不良电路板的发生。
备注 )此处说明使用 PH2 传感器时的电路板高度检测。有关使用 LED 传感器的电路板高度检
测，请参照 [ 电路板高度检测功能使用说明书 ]。
电路板高度检测功能设定步骤
1. 进行 Job 的编辑。请设定 Machine Configuration 内的 [Module]。详细内容请参照 NXT
II/NXT IIc 编程手册。
电路板高度检测功能的运用
1. 请按下操作面板的 START 按钮，开始生产。
2. 如果电路板高度定位点读取失败，或者检测出超出翘曲公差值的电路板时，机器进行异
常停止。
3. 请解除异常，然后继续生产。
关于运用时的异常
以下说明在运用电路板高度检测功能时发生的异常及其对策。

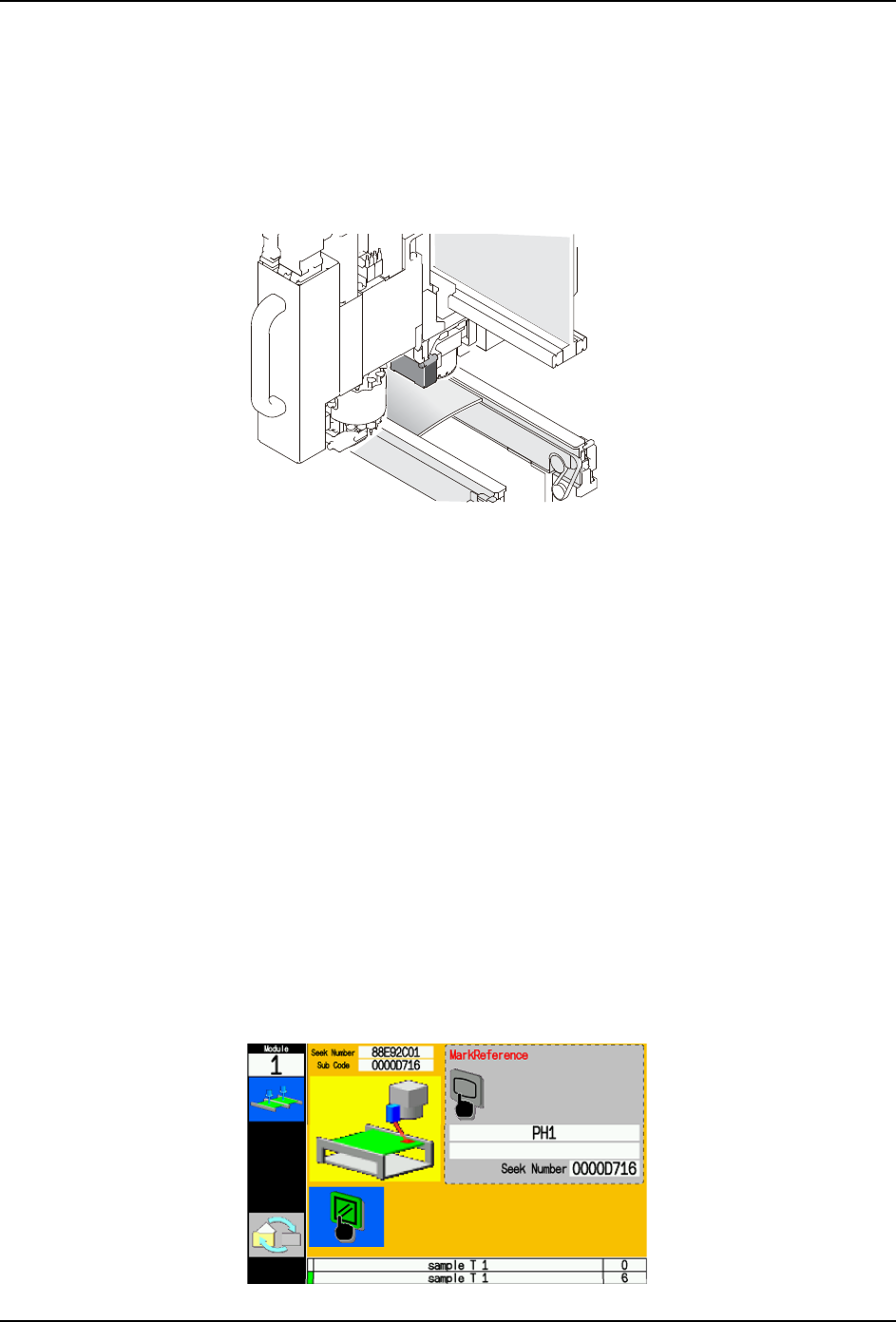

电路板高度定位点读取异常
如果电路板高度定位点读取失败，反复读取还是不能读取时，机器松开电路板，在操作画
面上显示异常向导。
01SYS-0590
01SYS-0591
4. 生产 QD142-14
234 NXT II 系统手册
a. 请按下 MONITOR 按钮，确认所拍摄的影像。
b. 请通过 SeeK Number 及影像确认电路板高度定位点的位置。
c. 请按下 READY ON 按钮。异常画面被解除。
d. 必要时，请使用 MEdit 编辑电路板高度定位点的位置。编辑后，请反映给 Job。

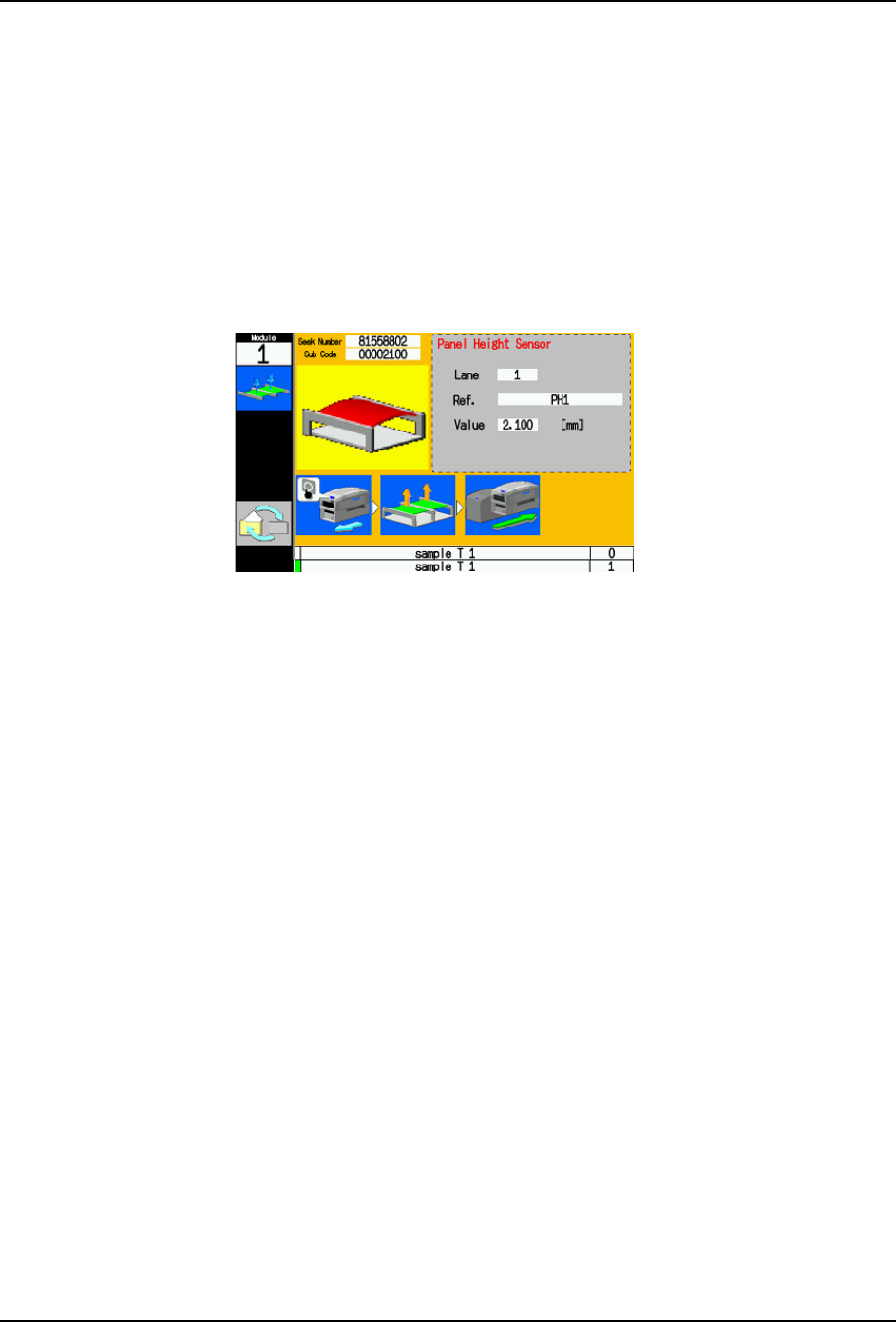

电路板翘曲公差范围异常
如果检测出超出公差值的翘曲，机器松开电路板，并在操作画面上显示异常向导。
备注 ) 本公司的规格公差值是 ±2.0 mm。
a. 请按下 OK 按钮，拉出模组。
b. 取出电路板。
c. 确认电路板的翘曲程度。如果通过支撑销的支撑能够修复翘曲，请将电路板返回到
搬运轨道上。
d. 请插入模组。
关于电路板高度测定结果的输出
通过辅助软件的远程操作， 能够以文本形式的文件输出电路板高度测定结果。
如何输出数据
将生产 Job 传输给机器， 进行以下的操作。
1. 在辅助软件的机器设定画面上， 请选择对象模组。
01SYS-0592
QD142-14 4. 生产
NXT II 系统手册 235
2. 在远程操作菜单上， 请执行 [Output panel height measurement data] 指令。
注意 ) 执行指令后， 之前的测定结果被全部清除。 如果需要数据， 请事先取得文件， 然后
执行指令。
3. 请按下操作面板的 START 按钮。 开始生产， 电路板高度测定结果数据被自动输出。
备注 ) 各通道的测定结果以文本文件的形式被保存在基座的寄存器内。
另外， 即使进行了上述的操作， 当机器处在以下的状态时， 不进行数据输出。
·将主开关设置到 ON 的时候
·11 个通道的输出文件的尺寸达到了 1MB 的时候
·双通道生产时， 传输了异名 Job 的时候
·成套传输了 Job 的时候
如何取得被输出的数据
请按照以下的步骤， 取得电路板高度测定结果数据。
1. 在辅助软件的机器设定画面上， 请选择对象模组。
2. 在机器信息取得菜单上， 请执行 [Acquire Trace] 指令。
3. 将文件保存在任意的文件夹内。
备注 ) 执行跟踪取得后，基座的寄存器内的文件就会被删除。因为文件不能恢复，所以，请
管理好已保存的文件，不要遗失。
01SYS-0593E
01SYS-0594E
