2. 各部分的名称和功能 QD142-14
28 NXT II 系统手册

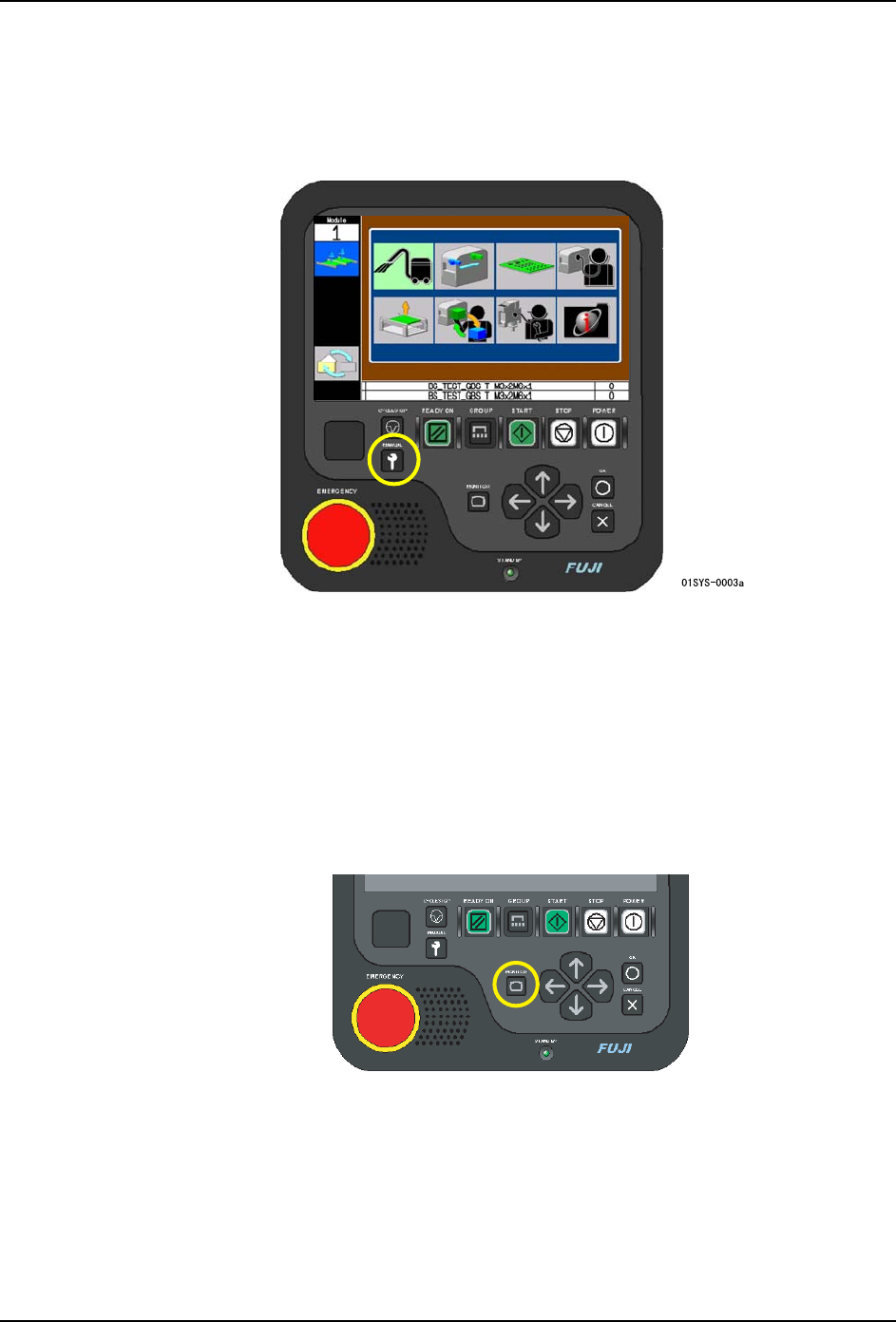

■手动指令模式的画面
按下操作面板的 MANUAL 按钮后，就会显示手动指令模式画面。手动指令是在进行维修保养
等生产以外的操作情况下使用。以下表示选择该模式后变成有效的指令。
在此画面被显示的状态下按下 MANUAL 按钮后，画面就会从手动模式返回到自动指示模式。
各指令的说明请参照 " 6. 手动模式指令 "。
■影像监视器画面
按下 MONITOR 按钮后，就会显示影像监视器画面。在此画面上，显示出机器上正在进行的影
像处理的影像或结果。
显示此画面时，除 MONITOR 按钮以外几乎所有的操作面板的按钮均处于无效状态。如果要使
用操作面板的按钮时，需要返回到自动指示画面。按下 MONITOR 按钮后，就会返回到自动指
示画面。
备注 )在生产中显示影像监视器时，机器在处于跟踪模式 ON 的状态下进行生产。跟踪模式变
成 ON 后，由于影像处理速度变慢，周期时间比通常大约要延长 20%。
QD142-14 2. 各部分的名称和功能
NXT II 系统手册 29
2.3 信号指示灯
2.3.1 指示灯的表示和机器的状况
通过 3 色信号指示灯的闪烁、灯亮、灯灭的变换，操作者能够随时知道机器的运转状况。
对策
优先度
信号指示灯表示 机器的状况
1 发生异常
(Machine error)
发生了自身无法复原的异常
2 要求操作者操作
(Awaiting operator setup)
显示元件的安装向导画面
等待双模组启动
3 生产停止中
(Production stopped)
由于料尽而补件超出
由于影像处理错误而补件超出
料盘排出部送出
不良元件排出轨道满
4 没有开始生产
(Awaiting operation)
START 按钮等待
等待操作者进行换线操作
5 生产即将停止
(Production will stop soon)
发生无法供应的料槽
6 信息发送中 发生料尽预告
7 生产力降低
(Throughput dropping)
显示来自主电脑的警告
8 生产准备动作中
(Preparing for production)
自动校正中
自动换线动作中
9 正在生产
(Producing)
电路板搬运中、生产中
10 前后工序等待
(Waiting on previous/next
stage)
前工序等待、后工序等待
11 手动模式
(Manual mode)
手动模式的维修保养中
手动指令执行中
PAM 运转中
2. 各部分的名称和功能 QD142-14
30 NXT II 系统手册

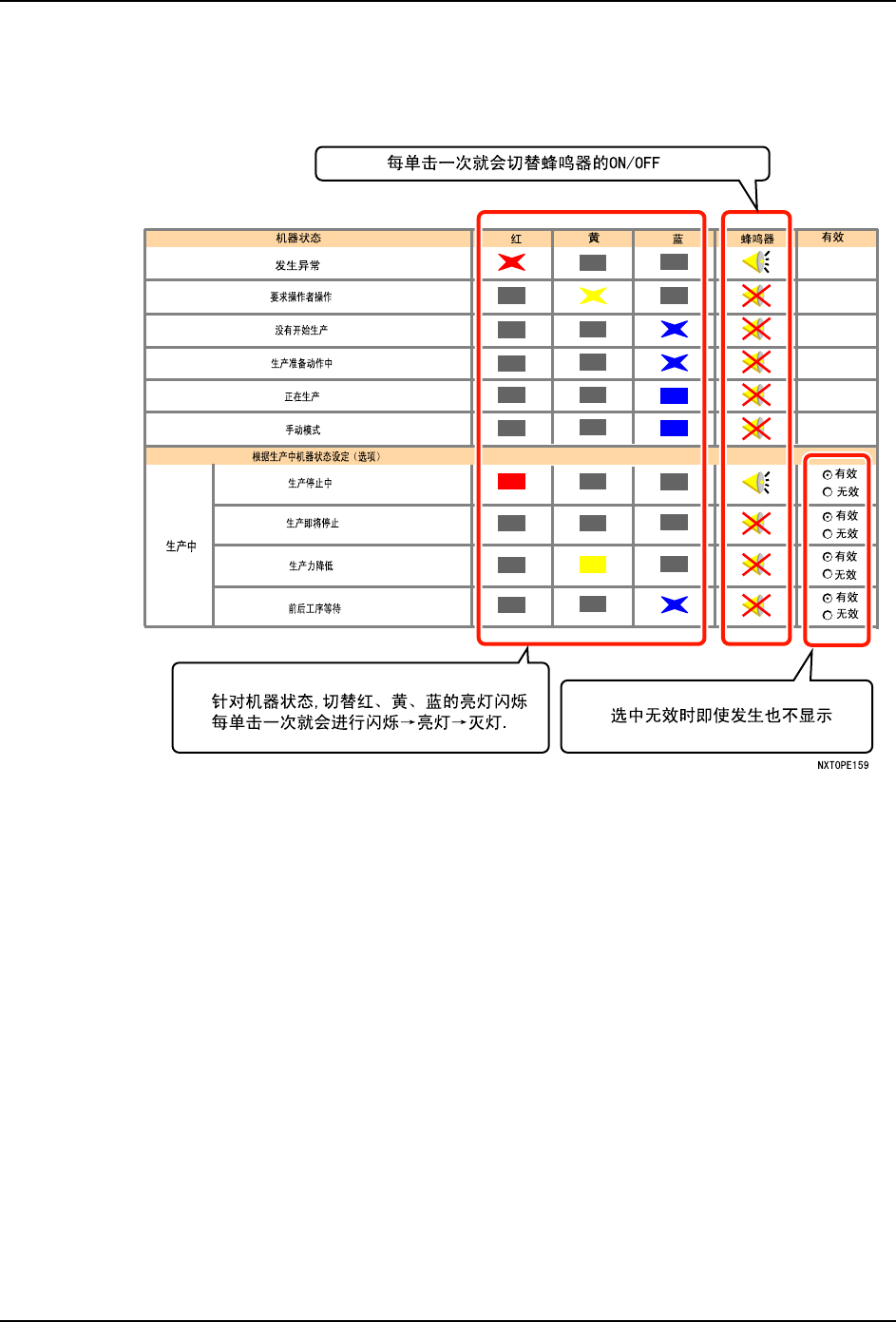

2.3.2 变更显示设定
前面提到的有关机器状况的指示灯颜色或者蜂鸣器的设定可以通过辅助软件进行变更。详
细内容请参照辅助软件操作手册。
