QD142-14 4. 生产
NXT II 系统手册 219
专用治具的清扫方法
因治具台或治具元件的污垢的原因而发生了异常时的清扫方法如下。
1. 请使用棉棒，擦去附着在治具元件上面的灰尘和污垢。
注意 )请不要使用水或溶剂擦拭。另外，请注意不要损伤治具元件。
2. 请使用棉棒，擦去附着在治具台的定位点上的灰尘和污垢。
注意 )请不要使用水或溶剂擦拭。另外，请注意不要损伤定位点。
关于通过辅助软件解除测定时的异常画面
在混合校正的测定时如果显示异常向导，如果不拉出模组就不能通过 READY ON 来解除异常。
根据机器的停止状态，如果不方便拉出模组时，能够通过辅助软件强制解除测定异常。
通过辅助软件的异常画面的解除方法请参照 "7.14.9 强制异常解除 "。
4. 生产 QD142-14
220 NXT II 系统手册
4.12.27 运转中的吸嘴清扫功能
是一种自动运转期间定期清扫被安装在工作头中的吸嘴的功能。另外，同时也清扫工作头的
热补正定位点。

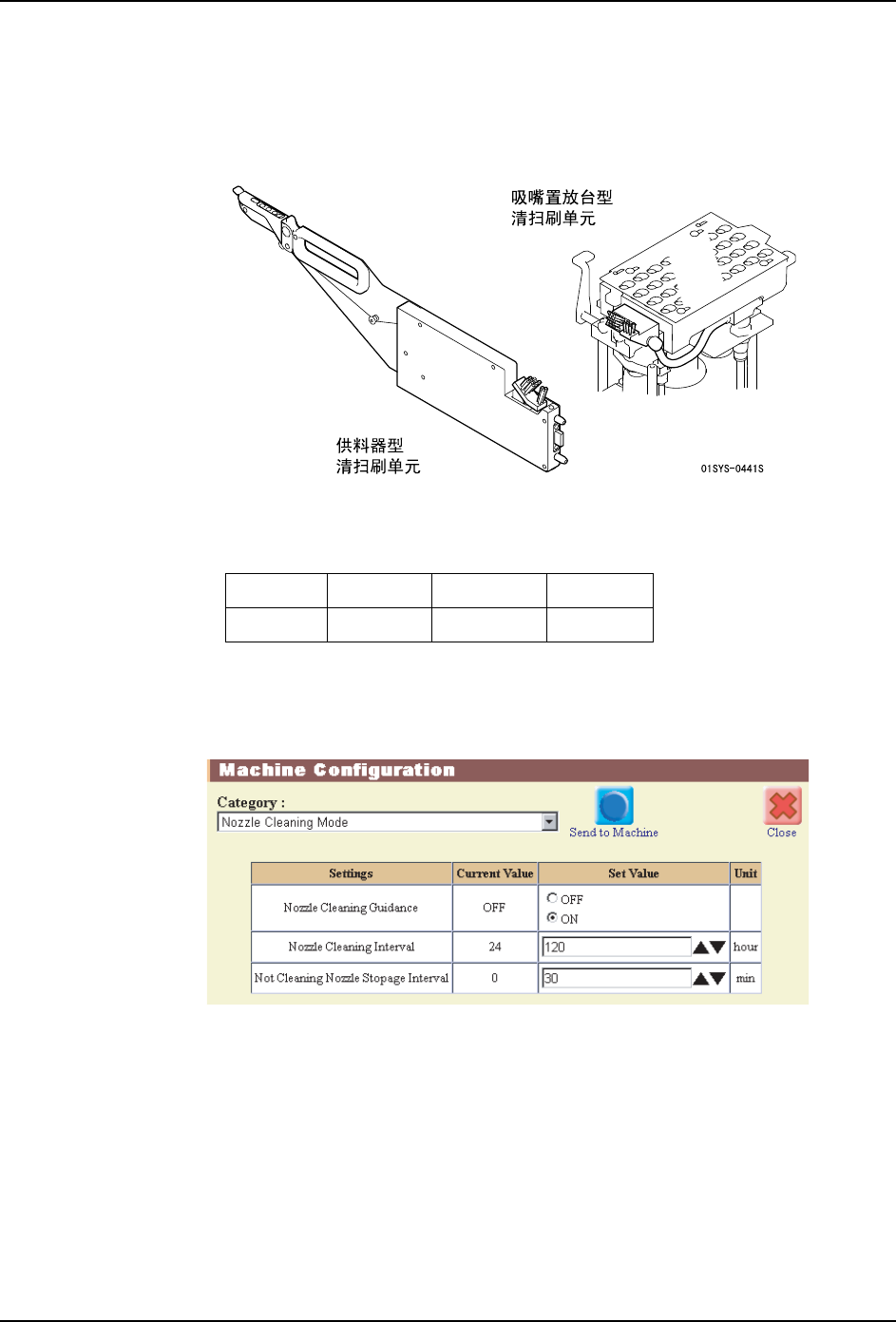

能够使用该功能的模组是搭载了以下单元的模组。
备注 )运转中的吸嘴清扫功能对应了 NXT V5.17 或更高版本。另外，有关在供料器型刷洗单
元中运用该功能的详细方法，请参照 [ 供料器型刷洗单元使用说明书 ]。
另外，该功能只是在使用以下所列举的工作头进行生产的时候才有效。
吸嘴清扫功能的设定步骤
1. 在辅助软件的 [Machine Configuration] 画面上，请进行吸嘴清扫设定。
·Nozzle Cleaning Guidance：[ON]
·Nozzle Cleaning Interval：[1 ～ 120](hours)
当运转时间的累计达到设定时间后，就会显示吸嘴清扫向导。
·Not Cleaning Nozzle Stoppage Interval：[0 ～ 60](mins)
在显示了吸嘴清扫向导之后，如果超出了所设定的时间而没有清扫吸嘴时，就会
停止生产。设定为 [0] 的时候，不进行生产停止。
H08 H12(S) H12HS
V12
H08Q H12SQ H12HSQ
-
01SYS-0442E
QD142-14 4. 生产
NXT II 系统手册 221
吸嘴清扫功能的运用

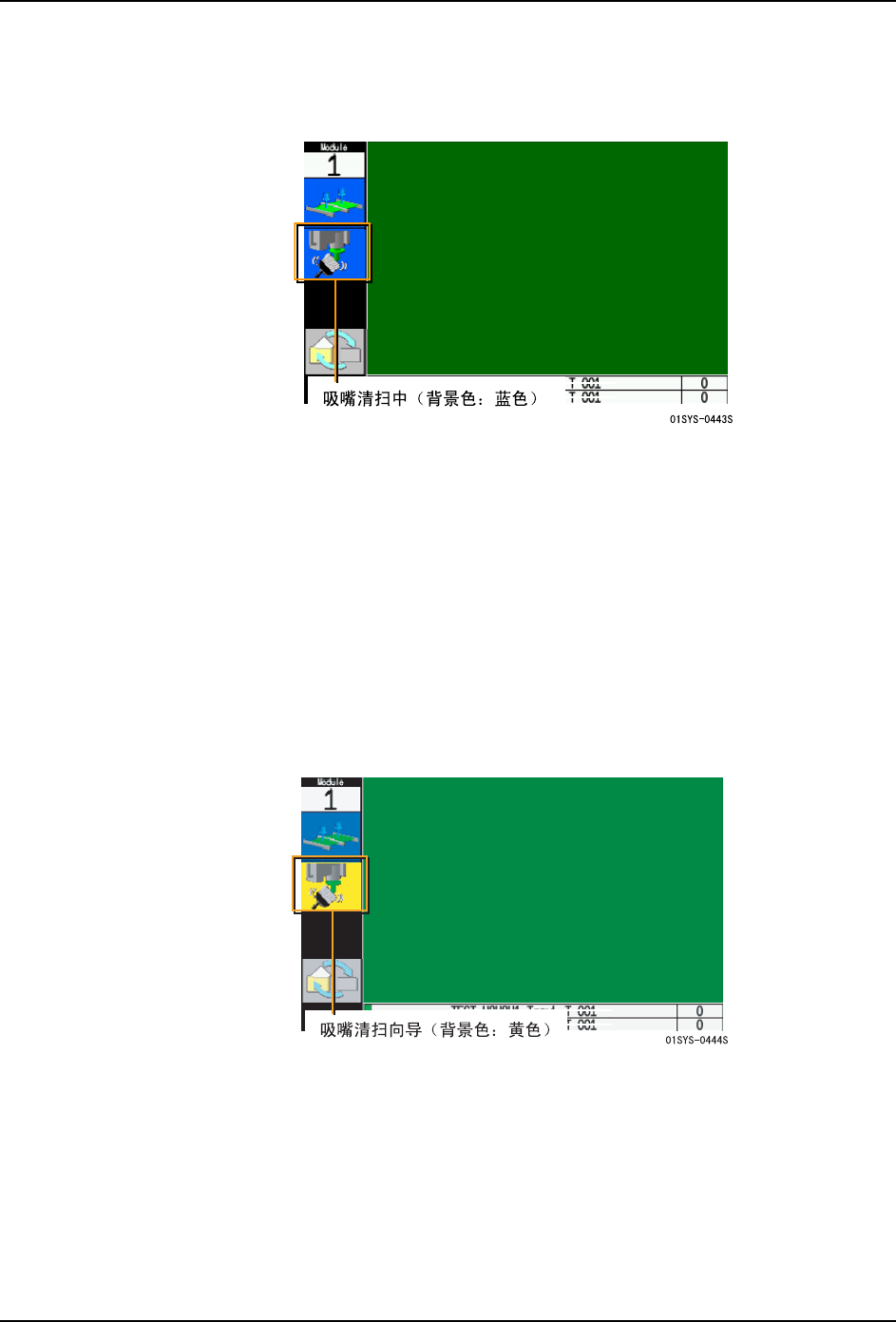

1. 当自动运转的累计时间达到 [Nozzle cleaning interval] 中的设定时间后，就会在操作
画面上显示吸嘴清扫中的示意图，机器开始吸嘴和热补正定位点的清扫。
备注 )此处，说明了运用吸嘴置放台型刷洗单元时的操作画面。
运用供料器刷洗单元时，因为显示吸嘴清扫向导的示意图 （背景色：黄色），所以，请
在料站托架上安装供料器刷洗单元。详细内容请参照 [ 供料器刷洗单元使用说明书 ]。
2. 当完成清扫后，机器就会重新开始生产。同时，吸嘴清扫中的示意图从画面上消失。
关于运用吸嘴清扫功能时的异常
以下说明在运用吸嘴清扫功能时发生的异常及其对策。
被安装了不对应此功能的吸嘴置放台的时候
清扫的对象为 H08、H12 和 V12 工作头用的吸嘴。当对应了除此以外的吸嘴的吸嘴置放台被
安装到模组后，继续显示背景色为黄色的示意图并继续生产。
并且，当达到 [ 吸嘴未清扫停止间隔 ] 中的设定时间后，机器就会进行异常停止。
a. 使用对象以外的吸嘴进行生产时，请将 [Nozzle Cleaning Guidance] （机器功能设
定）设定为 OFF，然后重新开始运转。
