4. 生产 QD142-14 116 NXT II 系统手册 4. 在作业向导画面上确认料槽位置，取出空 料盘后放置新的料盘。 注意 )在将料盘放置到料槽时 ，请轻轻放置以免产生冲 击。另外 ，请不要使料盘 接触到料槽 最里面的挡块。如果接触，请将料盘退回一些。 5. 请对于元件料尽的所有料槽，进行料盘的 验证和安装。 a. 此时， 不仅是出现停止原因的 料槽， 对于其他的料槽， 如果料尽， 也请设置新的料盘。 b. 对于料尽的料槽，如…
QD142-14 4. 生产
NXT II 系统手册 115

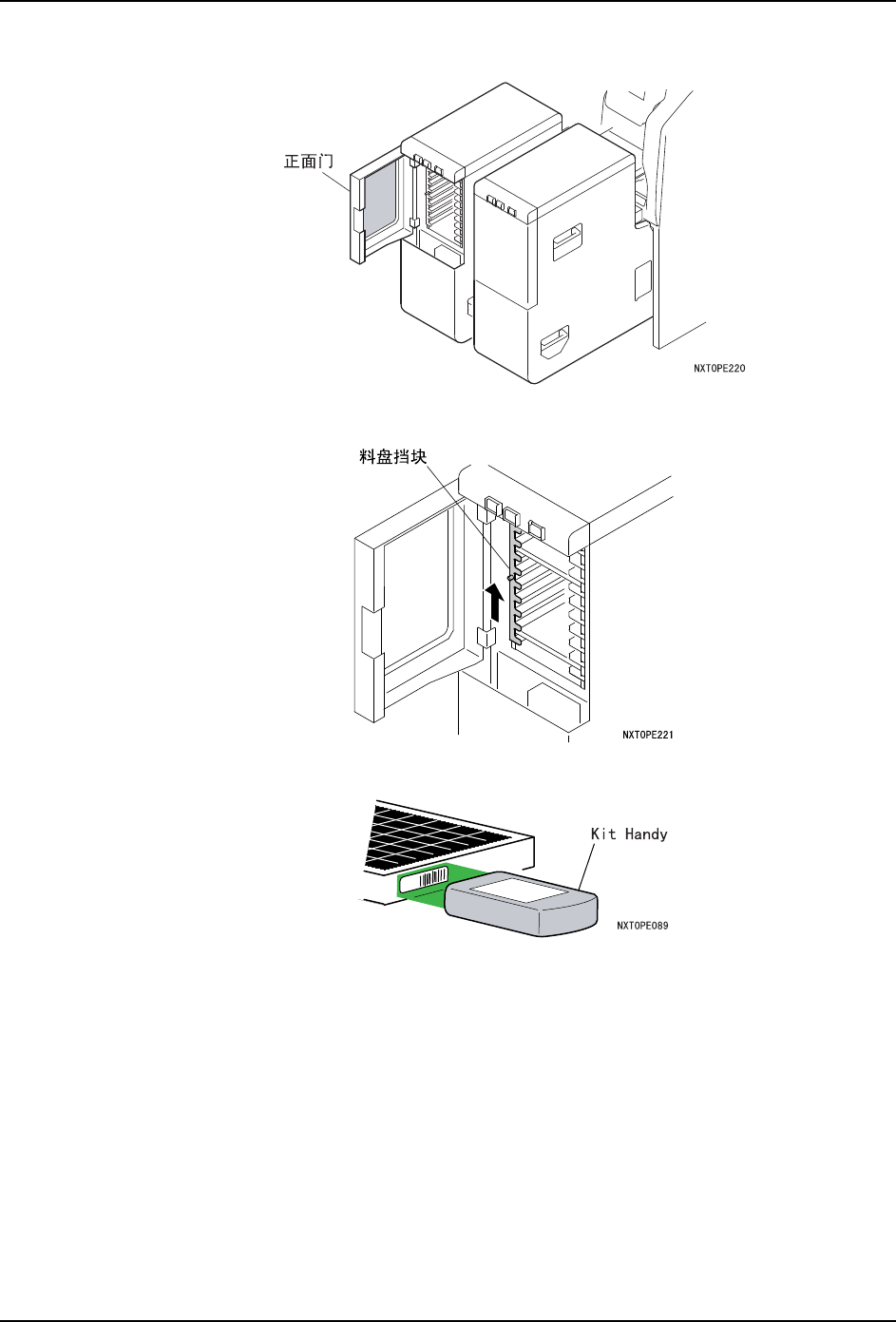

1. 打开料盘单元 -M 的正面门。
2. 请提起料盘挡块。
3. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。
备注 )关于料盘验证，请参照 [Fujitrax Verifier 用户手册 ] 的 [5. 料盘元件的验证 ]。
备注 )通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸取
开始点。详细内容请参照 " 4.10.3 指定料盘元件的吸取开始点 "。
4. 生产 QD142-14
116 NXT II 系统手册

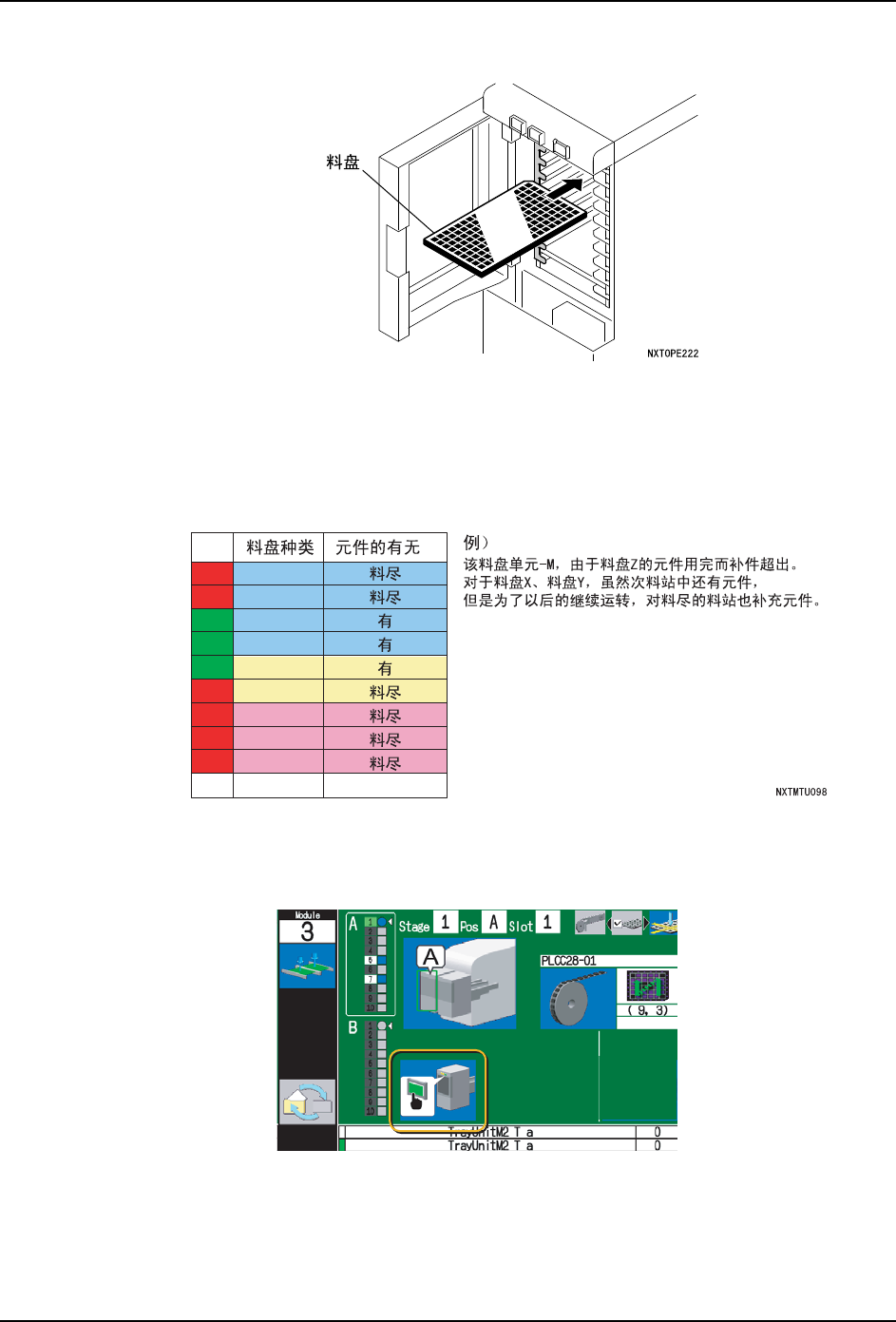

4. 在作业向导画面上确认料槽位置，取出空料盘后放置新的料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
5. 请对于元件料尽的所有料槽，进行料盘的验证和安装。
a. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请设置新的料盘。
b. 对于料尽的料槽，如果不需要补充时，请取出空料盘。
6. 当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
Slot
01
02
03
04
05
06
07
08
09
10
Y
Y
Z
Z
Z
X
X
X
X
01SYS-0184
QD142-14 4. 生产
NXT II 系统手册 117

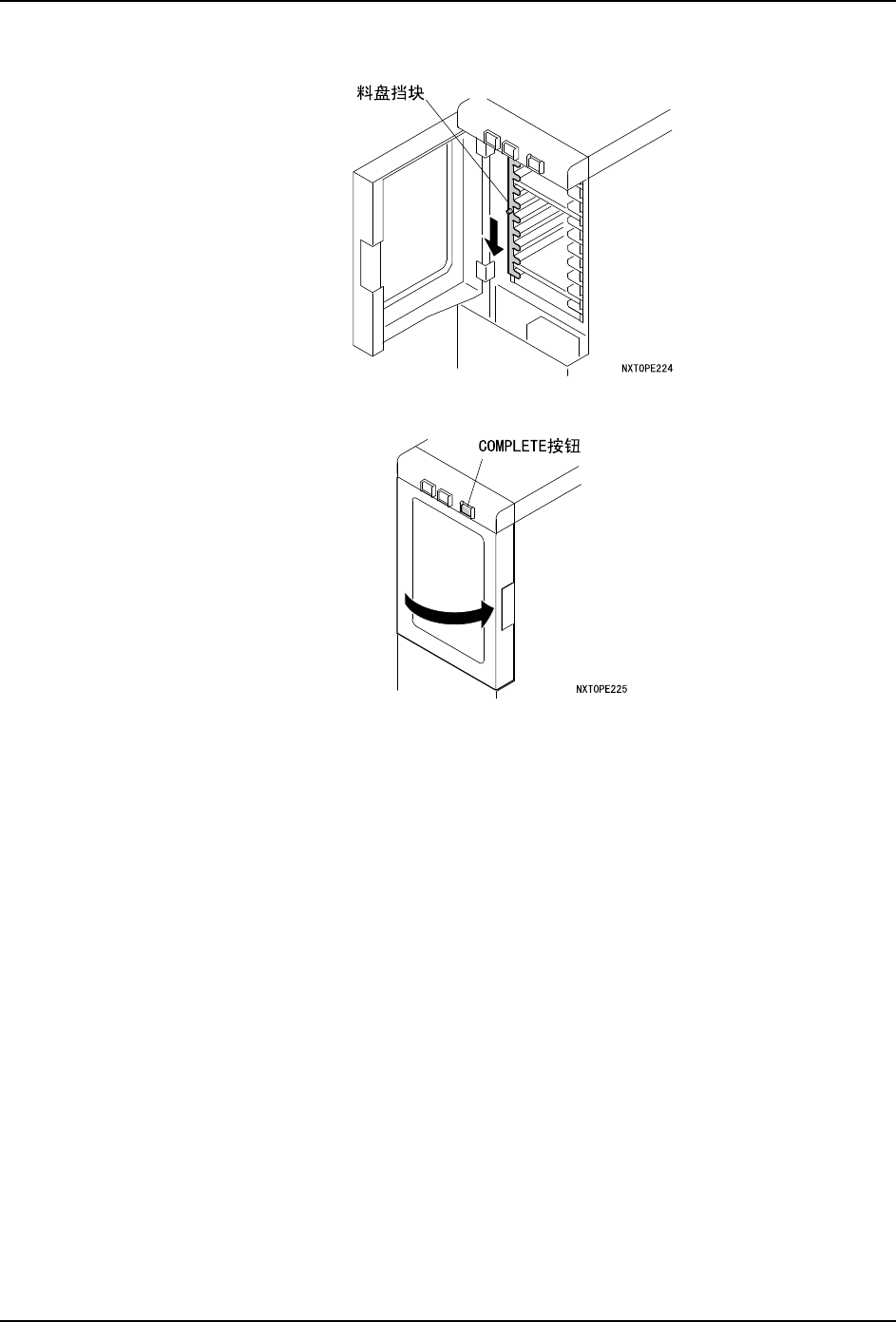

7. 请放下料盘挡块。
8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。
