QD142-14 7. 辅助软件
NXT II 系统手册 391
7.12 模组单位的功能设定
在此设定的内容仅仅反映到选择的模组中。
1. 选择进行设定的模组 （可以几台）。

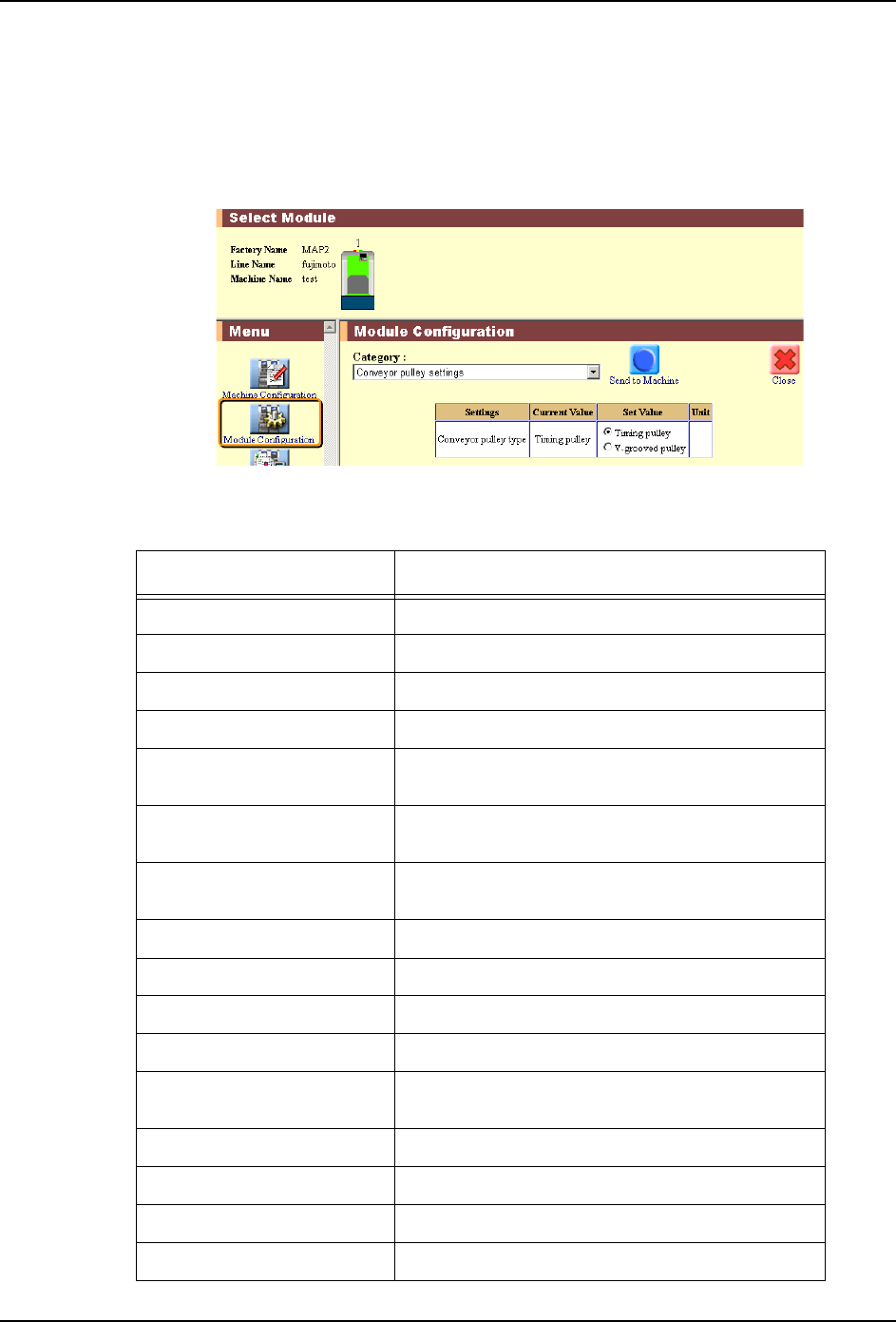

2. 从 [Menu] 中选择 [Module Configuration]，显示机器功能设定画面。
3. 从 [Category] 的选择框中选择要设定的变更项目的种类。选择种类后，在一览表中所显
示的内容自动地变更到与所选择的种类相一致。
种类 说明
搬运轨道驱动滑轮指定 进行带齿滑轮 /V 滑轮的指定。
电路板停止位置修正 设定电路板停止位置的修正量。
故障时运用指定 设定是否进行通常运转还是只搬运的运转。
废料带切刀指定 设定是否使用料带切刀切断料带。
料盘吸取点指定 （平台 1） 设定从料盘单元 -L 的不同的料盘位置上吸取元
件时的吸取位置 （行和列）。
料盘单元 -M 吸取点指定
（平台 1 位置 A）
设定从料盘单元 -M 的不同的料盘位置上吸取元
件时的吸取位置 （行和列）。
料盘单元 -M 吸取点指定
（平台 1 位置 B）
设定从料盘单元 -M 的不同的料盘位置上吸取元
件时的吸取位置 （行和列）。
校正设定 设定自动校正和混合校正的 ON/OFF。
先行贴装元件高度设定 设定先行贴装元件的高度值。
自动支撑销设定 进行自动支撑销的自动配置功能的 ON/OFF 设定。
供料器吸取高度设定 设定考虑了料站的倾斜的元件的吸取高度。
Profiler 用的电路板 ID 的
读取条件设定
设定亮灯方法及快门速度。
胶着剂涂敷控制设定 进行 GL 工作头运用时的各种设定。
吸嘴统计异常的设定 进行异常时吸嘴切换的 ON/OFF 设定。
浸渍动作设定 进行浸渍助焊剂单元运用时的各种设定。
带有校正台的加压控制设定 进行带有校正台的加压控制的 ON/OFF 设定。
01SYS-0597E
7. 辅助软件 QD142-14
392 NXT II 系统手册
4. 在各个项目中进行必要的设定。如果选择多台模组并且各个模组的设定内容不同时，不
能同时显示各自的设定内容。有关设定内容的详细情况，请参考 NXT 辅助软件操作手册
（在线手册）。
5. 设定结束后单击 [Send to Machine]，将新的设定内容传输给机器。传输期间，操作画面
变为显示传输。完成设定的传输后，就会显示传输结束信息。
6. 结束传输后，单击 [Close]。
电路板停止位置补正功能 进行电路板停止位置功能的 ON/OFF 设定。
贴装点数确认功能 进行元件贴装点数确认功能的 ON/OFF 设定。
间隔停止设定 运用间隔停止功能时，指定电路板的生产块数。
简易定期吸嘴切换设定 运用简易定期吸嘴切换功能时，指定电路板的生
产块数。
料盘单元设定 设定从料盘单元的不同的料盘位置吸取元件时的
压入量（Z轴下方）。
指定是否使用了料盘吸取器。
广域 PAM 设定 进行广域 PAM 功能的 ON/OFF 设定。
信号塔使用设定 设定是否使用信号塔。
除静电装置设定 进行除静电装置功能的 ON/OFF 设定。（仅限于
NXT-2c 有效）
电路板搬运高度设定 指定标准搬运轨道还是特殊托架对应搬运轨道。
错误元件的废弃前落下确认
功能
运用 IPS 工作头时，进行在错误元件废弃之前确
认元件落下功能的 ON/OFF 设定。
长时间生产电路板用热测定 在 V-Advance 模组中，指定是否实施生产中的热
补正动作。
种类 说明
QD142-14 7. 辅助软件
NXT II 系统手册 393
7.13 取得机器信息
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据和影像信息可以有助于解
决问题。
7.13.1 跟踪数据的取得
跟踪数据的获取分 2 个阶段进行。首先，通过服务器获取来自模组的跟踪数据，然后通过本
地 PC 获取服务器所获取的跟踪数据。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）]的[第6章机器
设定软件 ]-[4 机器的跟踪 ]。
7.13.2 影像信息的取得
在生产中发生影像处理错误时，发生错误的元件的影像信息有助于故障排除。从机器上获取
元件的影像信息存在着 2 种模式 （仅仅显示发生错误的影像信息和显示模组内的所有的影
像信息的模式）。使用 Imageviewer 软件后，就可以显示已下载的影像信息。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）]的[第6章机器
设定软件 ]-[5 影像处理错误的故障排除 ]。
