7.2 在线监视器
在 [ 主页 ] 画面上，显示出在线监视器。在在线监视器上，显示出工厂内的所有的生产线以
及机器的状态。各个生产线信息在个别的栏中显示，在各自的栏前显示出生产线名。
7.2.1 在线监视器上显示的项目和含义

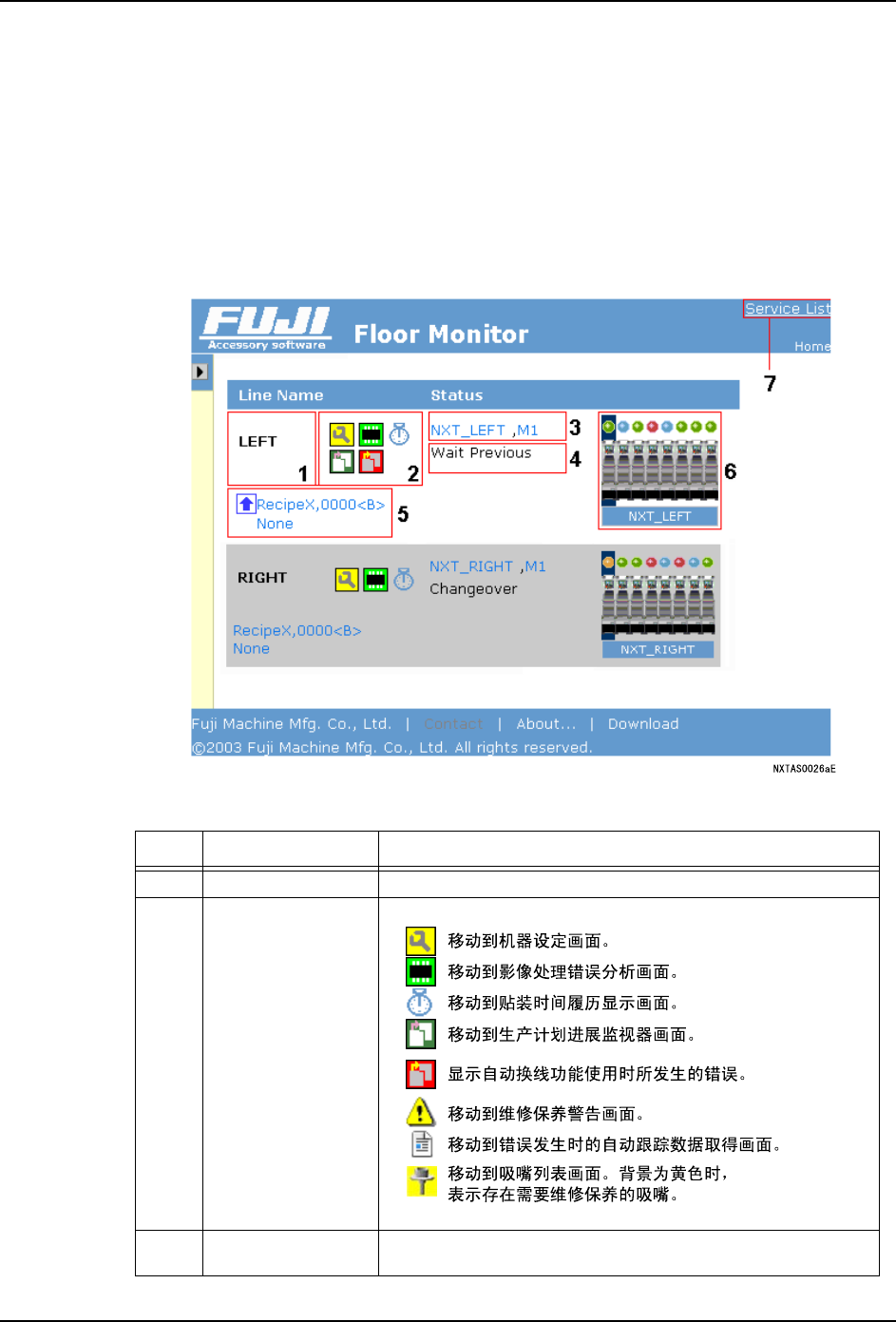

单击菜单的 [ 在线监视器 ] 后，显示出如下的在线监视器画面。这个画面每 15 秒更新一
次，始终显示最新的状态。
模组的状态用生产(蓝)、停止(红)、等待操作(橘黄)、等待工序(绿)、其他(灰)表示。
在画面上显示的项目和各自的意义如下所示。
号码 名称 说明
1 生产线名 显示生产线名。
2 链接图标 通过点击图标，移动画面。
3 设备名 显示机器名和模组号码。单击机器名或模组号码后，就会跳入
机器设定画面。
30SYS-0322aS
QD142-14 7. 辅助软件
NXT II 系统手册 367
4 模组的状态 显示出所选择模组的状态。在错误停止状态时，单击 [ 错误停
止 ] 的文字，就会跳入故障排除画面。
5 Job 名 显示当前生产所使用的 Job 名。单击 Job 名后，就会跳入趋势
画面。
6 生产线构成 显示生产线的模组构成。单击模组后，可以确认当前模组的状
态。
7 服务一览表 显示服务一览表。在线监视器中显示的生产线构成与实际的生
产线构成不一致时，请单击。
号码 名称 说明
7. 辅助软件 QD142-14
368 NXT II 系统手册
7.3 影像处理错误的分析
在产品的生产中发生影像处理错误时，取得并显示机器的影像处理错误的影像。另外，通过
使用 VPDplus 也能够编辑形状数据。IPS 影像信息能够在 IPSViewer 中进行确认。
7.3.1 影像处理错误分析画面上显示的项目和含义

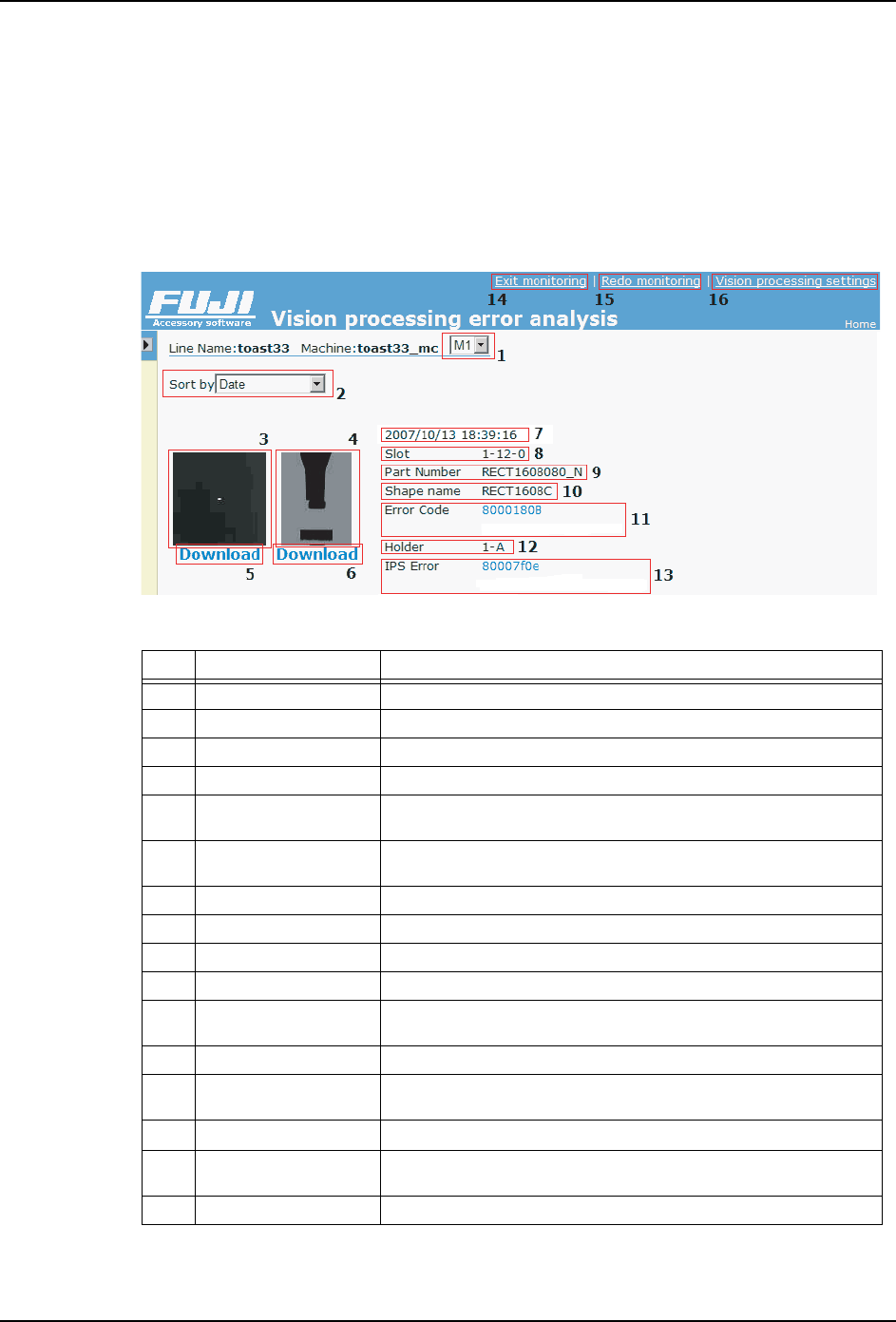

单击在线监视器的链接图标 （影像处理错误分析），就会显示影像处理错误的分析画面。
各显示项目的说明如下。
No. 项目名 说明
1 模组 选择对象的模组。
2 排序 按照日期或料槽顺序排列影像信息。
3 影像信息 显示发生影像处理错误时的影像信息。
4 IPS 影像信息 显示发生 IPS 影像处理错误时的 IPS 影像信息。
5 下载 单击后，就能够进行元件影像信息的保存或编辑。编辑时，请使
用 VPDplus。
6 下载 单击后，就会保存 IPS 影像信息。所保存的 IPS 影像信息请在
IPSViewer 上进行确认。
7 发生时间 显示发生影像处理错误时的时间。
8 料槽 显示发生影像处理错误的料槽号码。
9 元件号 显示发生影像处理错误的元件数据名。
10 外形名 显示发生影像处理错误的元件的外形数据名。
11 错误编码 显示发生影像处理错误时的错误编码。单击错误编码就会跳入错
误内容画面。
12 吸嘴头 显示发生 IPS 影像处理错误时的吸嘴头名。
13 IPS 错误 显示发生 IPS 影像处理错误时的错误编码。单击错误编码就会跳
入错误内容画面。
14
结束监视 结束影像处理错误的监视。
15 重新监视 重新进行影像处理错误的监视。过去取得的影像被删除，从没有
发生影像处理错误的状态开始监视。
16 影像处理设定 单击此处就会显示影像处理错误的监视时的设定画面。
