QD142-14 7. 辅助软件
NXT II 系统手册 395
7.14.4 模组的夹紧
以下说明夹紧模组时的步骤。
通常，将模组推入到基座上后，模组就会自动被夹紧。但是，尽管没有发生错误但模组仍然
不能自动地夹紧时，进行以下的操作，可以将模组强制性地夹紧。
在进行下述操作前，请务必进行安全确认。
1. 选择要夹紧的模组，单击 [Remote Operation]。
2. 单击 [Clamp module]。
3. 在安全确认了模组后方没有人员后，单击 [Start]，模组就会被夹紧。
警告
模组在插入到基座时，请确认模组后面没有人。模组与基座之间有可能压
着身体和手指而受伤。
在拉出和插入模组时，不要将手伸入到和边上的模组之间处。模组之间有
可能夹住，压断手指。
7. 辅助软件 QD142-14
396 NXT II 系统手册

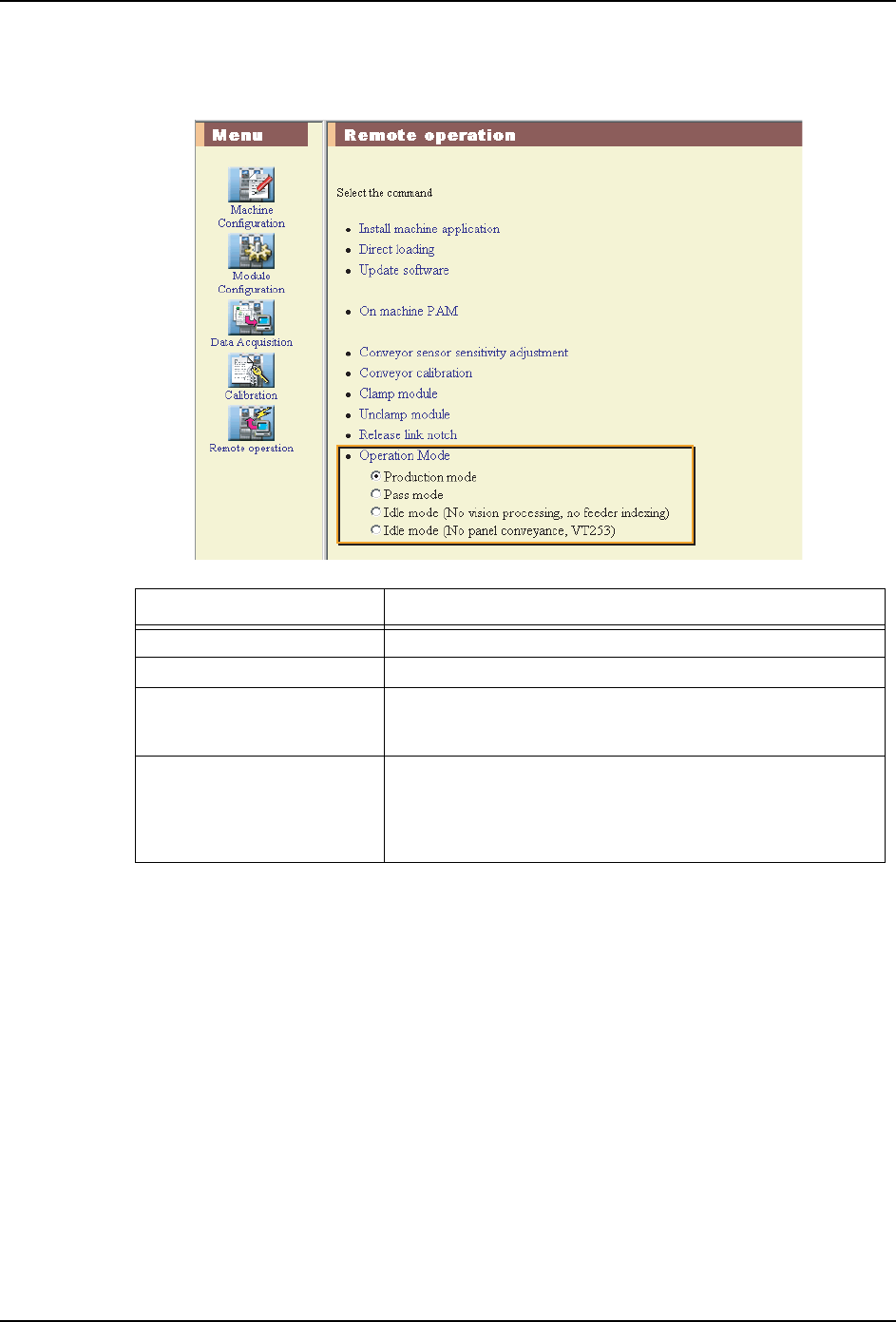

7.14.5 生产模式设定
生产模式存在 4 种模式。
1. 选择要设定空运转的模组，单击 [Remote Operation]。
2. 从一览表中选择生产模式。
3. 单击 [Operation Mode]。
4. 单击 [Start] 后，就会将指令传输给所选择的模组。
5. 指令的传输结束后，单击 [Close]，返回到远程指令菜单。
模式 含义
通常生产模式 进行生产。
传送模式 只进行电路板搬运。
空运转
（无影像处理和供料器不送
料）
不进行电路板上的定位点或元件的影像处理及供料器的送
料动作。
空运转
（不搬运电路板、VT253）
进行元件的吸取和供料器的送料动作，按照 Vision Type
253 进行所有元件的影像处理。此时，不进行模组之间的
电路板的搬运 / 送出动作。
请对照 Vsion Type，变更 Job 的 PD。
01SYS-0226E
QD142-14 7. 辅助软件
NXT II 系统手册 397

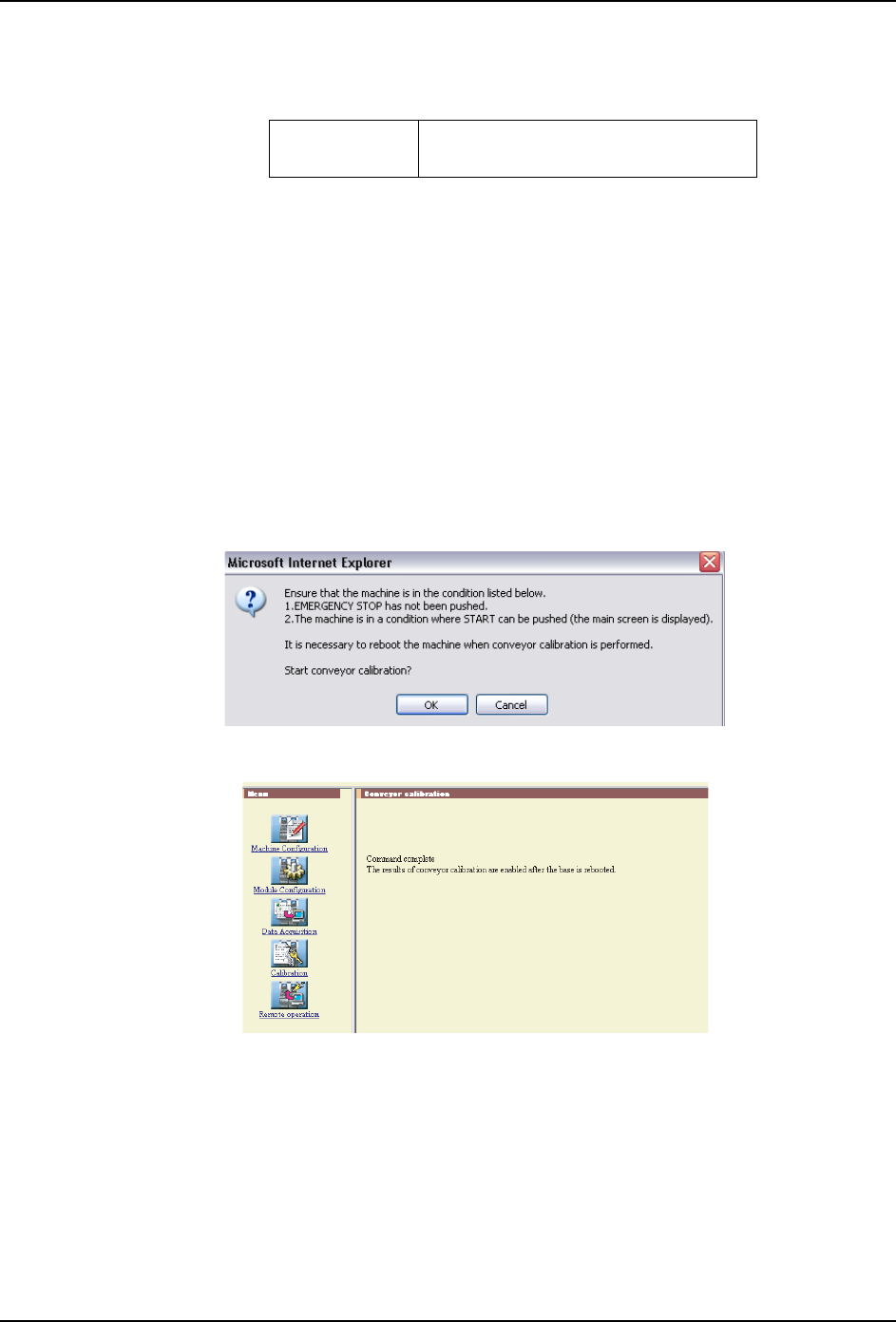

7.14.6 搬运轨道校正
搬运轨道校正是一种当出现以下列举的错误，搬运轨道不能正常动作时，进行恢复的功能。
进行搬运轨道校正时，需要将机器的 START 按钮处于可以按下的状态。请进行以下的确认。
·安全继电器必须处在 ON。
·在对象模组中必须安装有料站托架或者料盘单元。
·对象模组的邻接模组的安全门必须关闭，紧急停止按钮必须处于解除状态。
·邻接模组必须被插入，电源处于 ON 的状态。
1. 选择要进行搬运轨道校正的模组，单击 [Remote Operation]。
2. 单击 [Conveyor calibration]。
3. 单击 [Start]。
4. 显示出以下的对话框。单击 [OK] 后，开始搬运轨道校正。
5. 搬运轨道校正正常结束后，就会显示指令结束的信息。然后请重新启动机器。
错误编码 "****0701" "****0703" "****0704"
"****0708" "****071D" "****0752"
01SYS-0178E
01SYS-0179E
