5. 换线 QD142-14 254 NXT II 系统手册 3. 请慢慢地推动 PCU-2，将导轨插入 基座的开口部。 4. PCU-2 如果被正确地插入，就会被 自动地夹紧。 5. 请按下 OK 按钮。料站托架被松开。
QD142-14 5. 换线
NXT II 系统手册 253
料站托架的卸下
此处，说明在 M3-2 模组中的操作，M6-2 模组时的卸下步骤也同样如此。

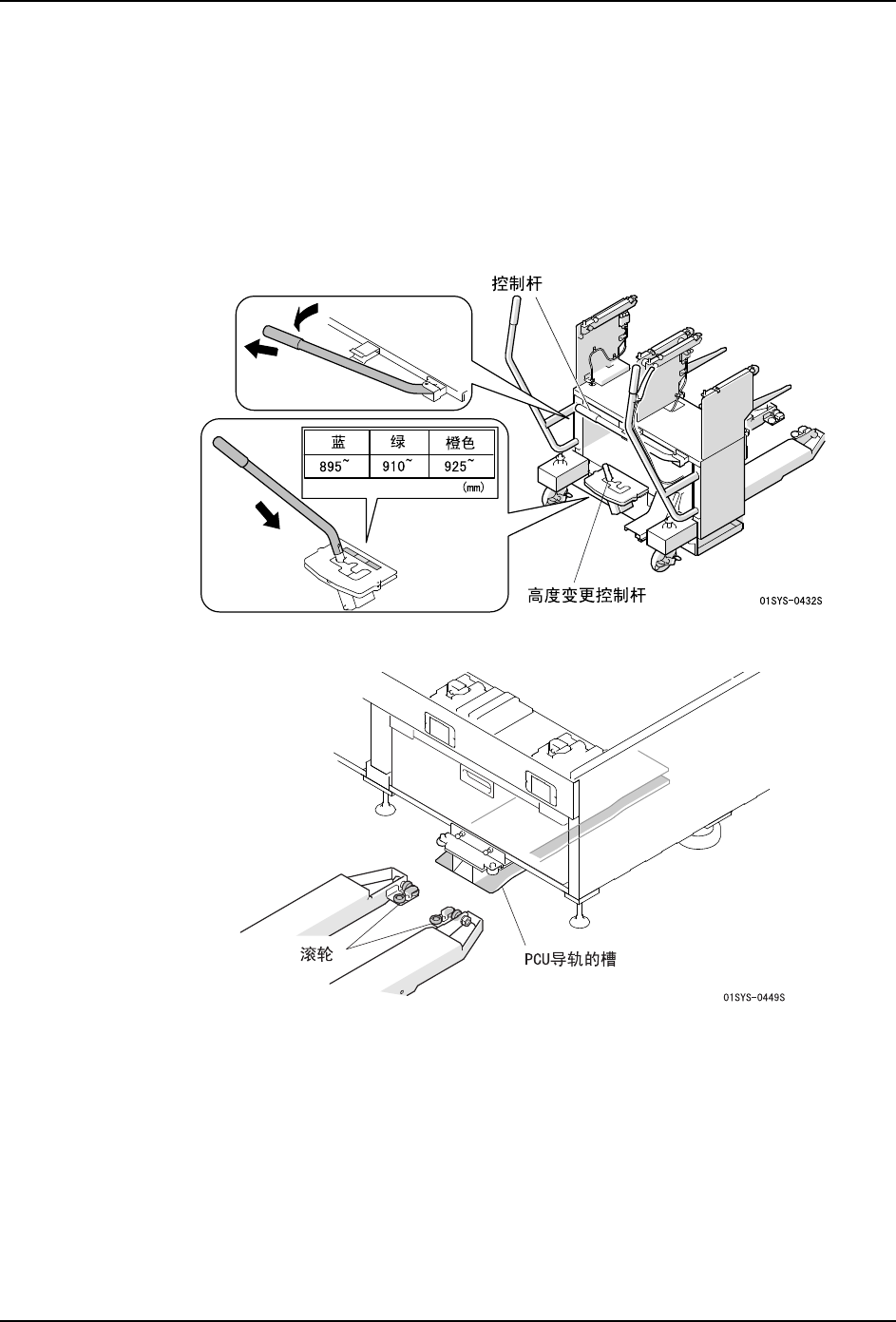

1. 请对照电路板搬运高度，调节 PCU-2 的高度。
a. 请将控制杆连接到高度变更控制杆上。
b. 请将控制杆切换到电路板搬运高度。
c. 请将控制杆设置到原来的位置。
2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
5. 换线 QD142-14
254 NXT II 系统手册

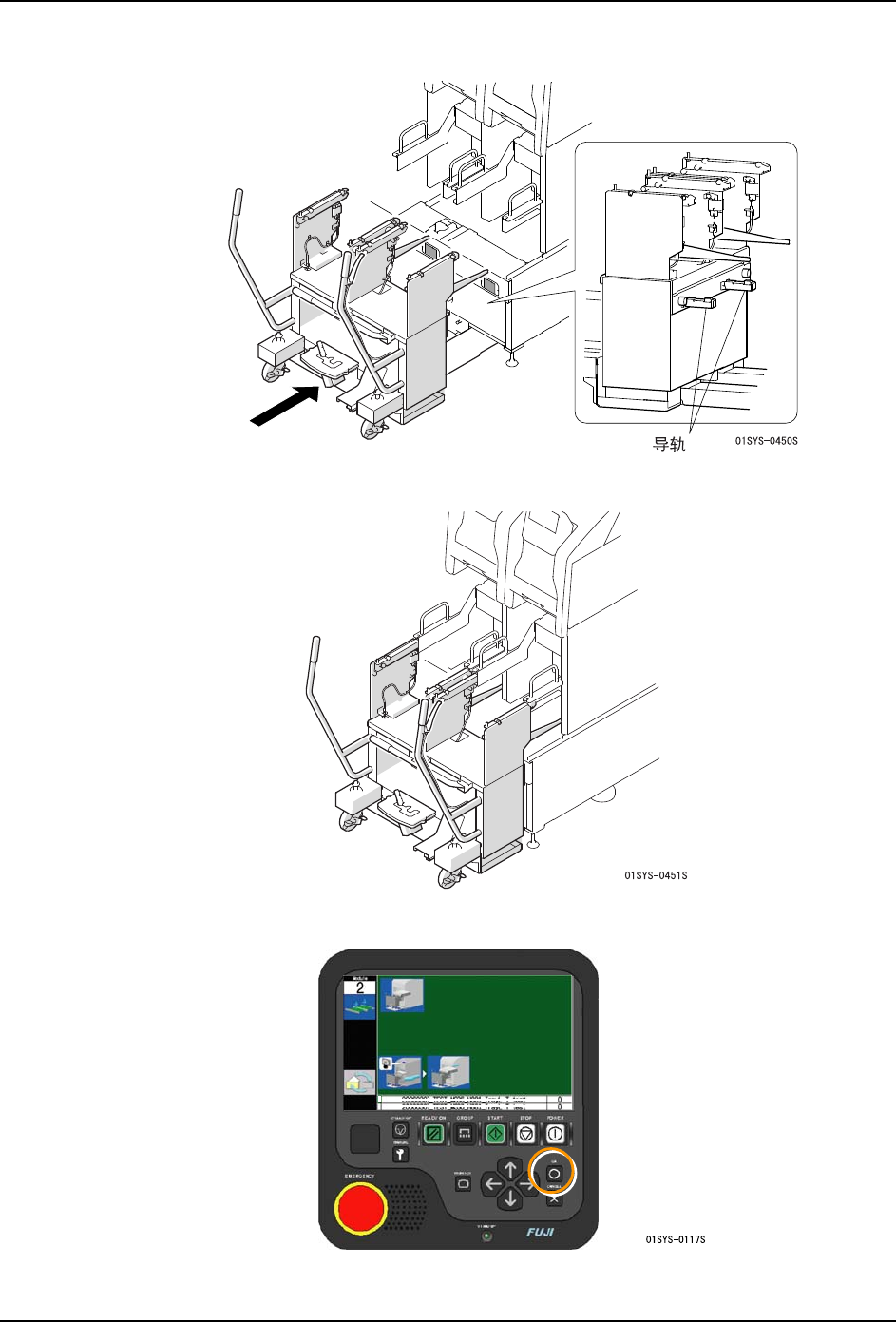

3. 请慢慢地推动 PCU-2，将导轨插入基座的开口部。
4. PCU-2 如果被正确地插入，就会被自动地夹紧。
5. 请按下 OK 按钮。料站托架被松开。
QD142-14 5. 换线
NXT II 系统手册 255

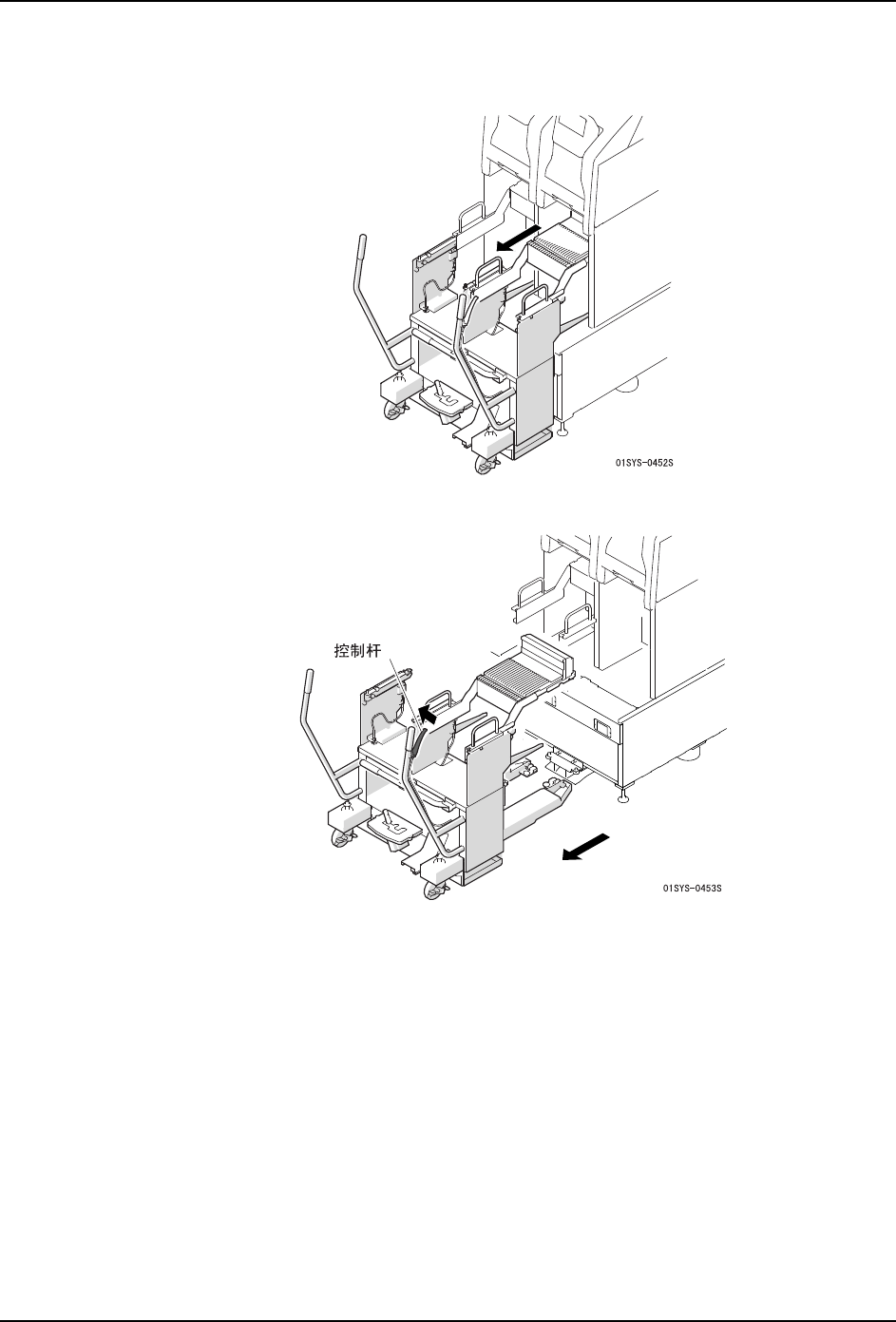

6. 请拉出料站托架，安装到 PCU-2 上。
备注 )请拉出至料站托架被 PCU-2 锁定。
7. 请握住控制杆，慢慢地拉动 PCU-2，卸下料站托架。
