NXT2系统手册.pdf - 第92页
4. 生产 QD142-14 72 NXT II 系统手册 1. 打开料盘单元 -LT 的正面门 . 请打开下层的门。 2. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于下降 状态时也可以半拉 出料盘托架。 此为便于操作员确认 元件状 态用的规格。补充料盘元件时，请务必抬起托架档块。 3. 从料槽 12 内取出料盘托架。 注意 不抬起托架档块就进行元件的补充作 业时，有可能损坏料盘托架或者料盘 箱。
QD142-14 4. 生产
NXT II 系统手册 71

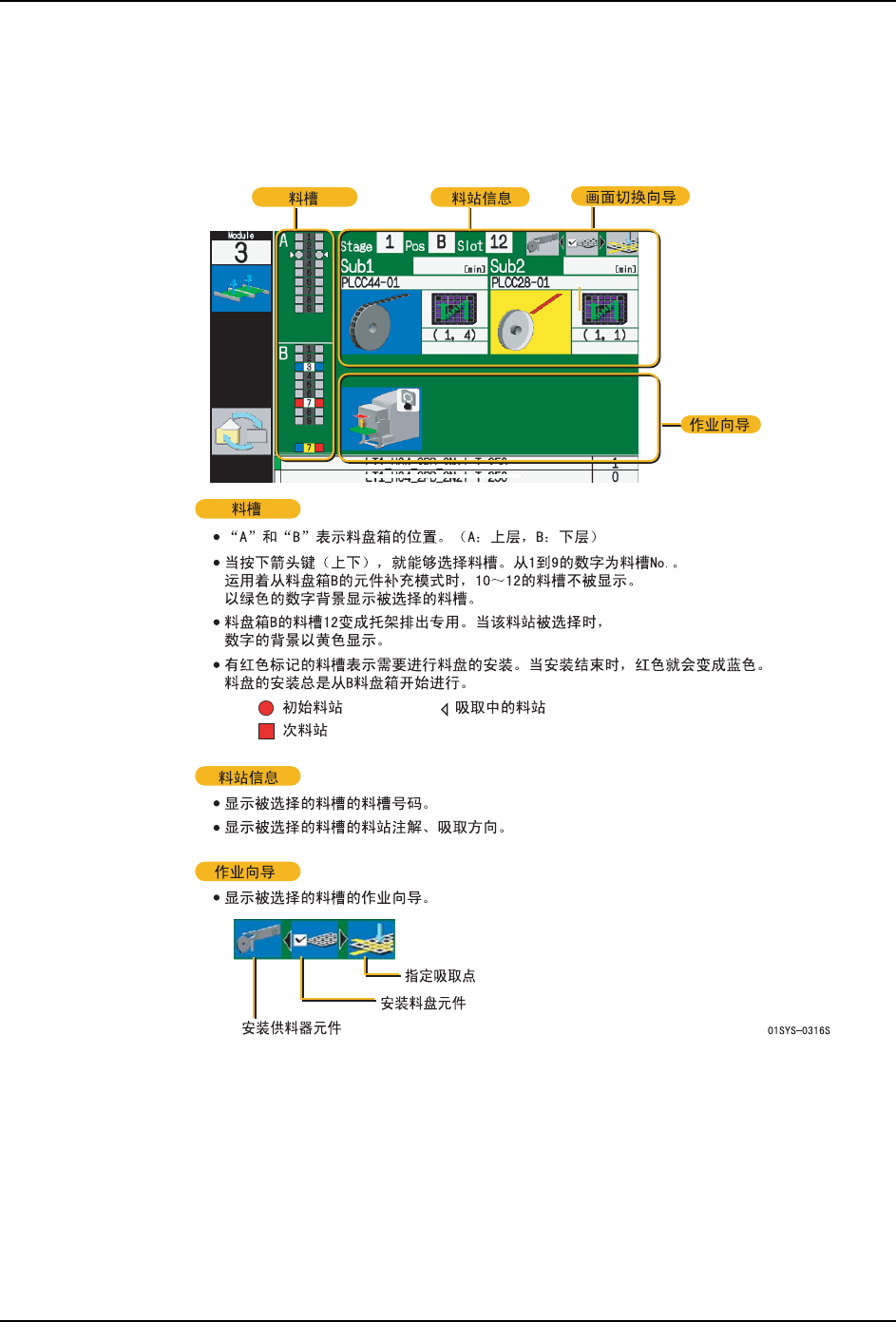

4.7.3 向导画面和补充步骤 （向补充用料盘箱补充元件）
此处，说明将料盘箱 B （下层）设定为补充用料盘箱时的补充步骤。
将料盘箱 A （上层）设定为补充用料盘箱的补充步骤也同样如此。请打开上层的门，参照此
处的记述内容进行作业。
4. 生产 QD142-14
72 NXT II 系统手册
1. 打开料盘单元 -LT 的正面门 . 请打开下层的门。
2. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
3. 从料槽 12 内取出料盘托架。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
