4. 生产 QD142-14 138 NXT II 系统手册 4.12.5 电路板停止位置补正功能 补正被载入到机器的电路板的停止位置并保持一致的功能 。当由于电路板的重量或尺寸不 同而导致停止位置不稳定等时， 能够起到使用效果。 电路板停止位置补正存在 以下的 2 种方法。请选择其中一种。 1. 使用 F 定位点进行补正 ·对到达搬运轨道的电路板的 F 定位点进行影像处理 ，并且补正停止位置。 2. 使用电路板轮廓进行补正 ·对到达搬…
QD142-14 4. 生产
NXT II 系统手册 137
11.在进行从单模组生产自动换线到双模组生产时，在配对的模组侧处于切换到了双模组生
产 Job 的状态下将电源变成 [OFF] 后，即使再次开始运转，在配对的模组中 Job 也不会
切换。请在全部送出了在单模组中生产的电路板后，按照 8. 项的步骤切换到进行双模组
生产的 Job。
12.自动换线功能应用中，如果所预约的 Job 一块电路板也没有生产时，不能将该 Job 切换
成别的 Job。请在全部送出了生产中的电路板的状态下，进行预约 Job 的变更。
13.不能与模组故障时的搬运轨道搬运应用功能一起使用。
14.没有对应空运转。
15.搭载了三搬运轨道的模组没有对应自动换线功能。
4. 生产 QD142-14
138 NXT II 系统手册
4.12.5 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能。当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
1. 使用 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
2. 使用电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了

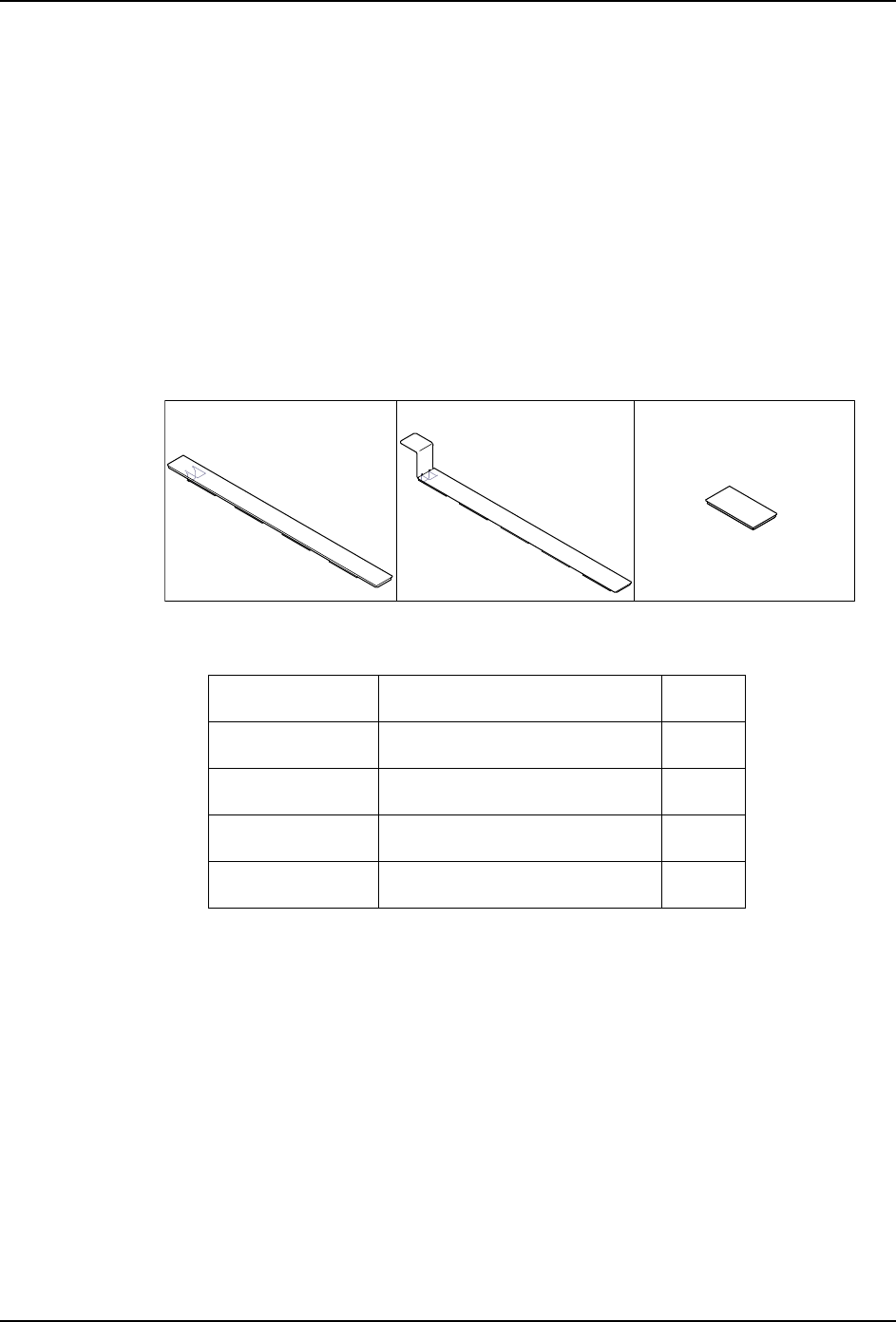

防止支撑板的反射光，必须设置低反射板。
备注 )另外，低反射板是另购件，请对照搬运轨道的规格进行准备。
6<6
$ൟ˖0⫼
Ԣডᇘᵓ
%ൟ˖063⫼
&ൟ˖0063݅⫼
0
ऩᨀ䖤䔼䘧
0
ঠᨀ䖤䔼䘧
$ൟ&ൟ VHW
$$1([[
$ൟ&ൟ
VHW
$$1([[
063
ऩᨀ䖤䔼䘧
063
ঠᨀ䖤䔼䘧
%ൟ&ൟ
VHW
$$1)[[
%ൟ&ൟ
VHW
$$1)[[
6<6
ো ˄ᵘ៤˅ ᭄䞣ᨀ䖤䔼䘧㾘Ḑ
QD142-14 4. 生产
NXT II 系统手册 139
电路板停止位置补正功能设定步骤
1. 请进行电路板轮廓顺序的设定，使得电路板停止补正功能变成有效。详细请参照 NXT-II/
IIc 编程手册。

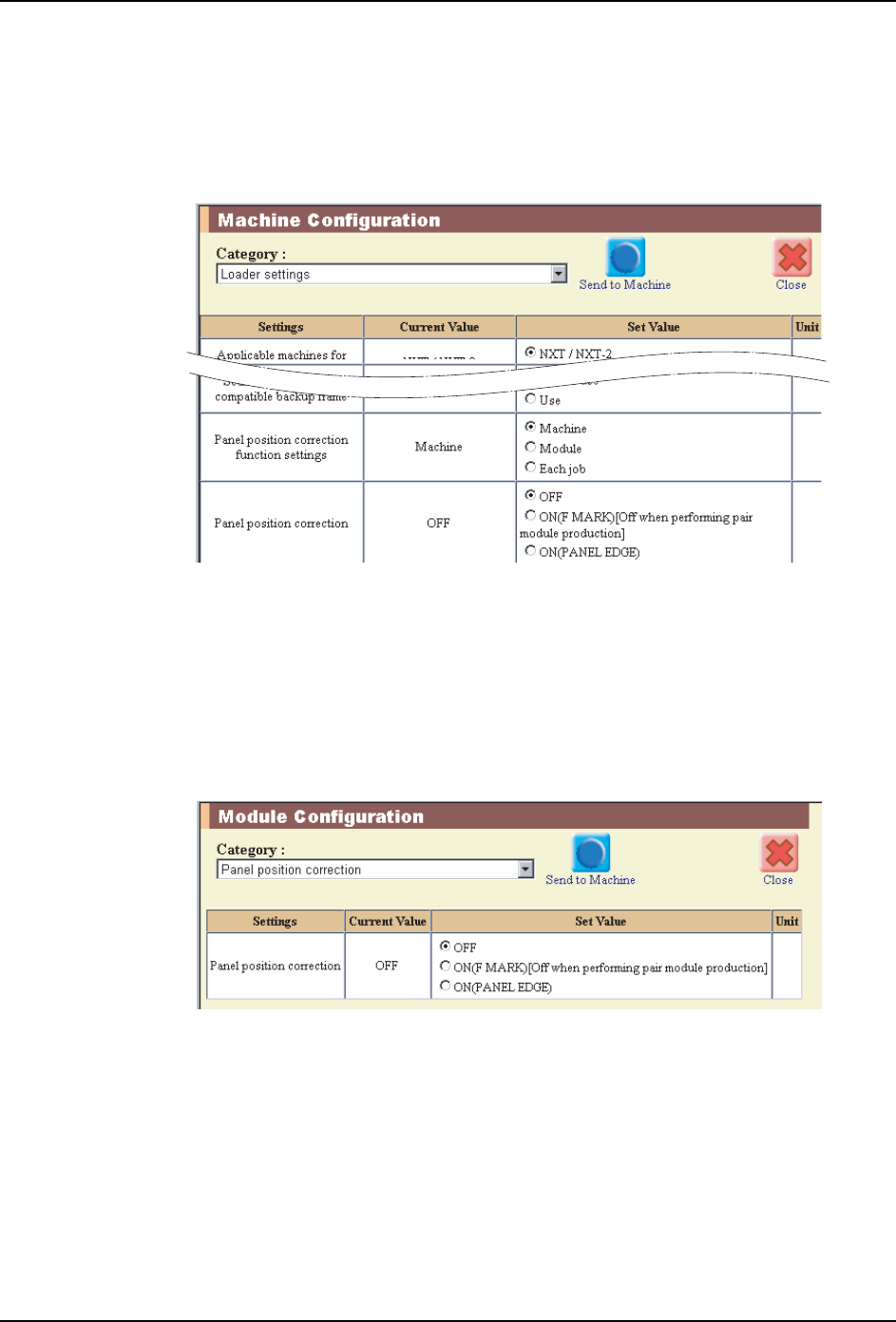

2. 在辅助软件的 [Machine Configuration][Module Configuration] 画面上，请进行电路
板搬运功能设定。
·[Panel position correction function settings]：选择 [Machine]、[Module]
或 [Each job]。
a. 如果选择了 [Machine]，在相同的画面上请进行以下的设定。
·[Panel position correction]：选择 [ON(F MARK)] 或 [ON(PANEL EDGE)]。
b. 如果选择了 [Module]，在将设定内容传输给机器后，进行电路板停止位置补正功能的
设定。
·[Panel position correction]：选择 [ON(F MARK)] 或 [ON(PANEL EDGE)]。
c. 如果选择了 [Each job]，请在 Machine Configuration 中进行以 Job 单位的设定。
备注 )详细内容请参照 [NXT II/IIc 编程手册 ] 的 [2.Job 编制器 ]。
