4. 生产 QD142-14 120 NXT II 系统手册 5. 在补充的料槽被选择的状态下，按下操作 面板上的 OK 按钮。 a. 此时， 不仅是出现停止原因的 料槽， 对于其他的料槽， 如果料尽， 也请设置新的料盘。 b. 对于料尽的料槽，如果不需要补充时，请 取出空料盘。 6. 当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。 7. 请放下料盘挡块。 Slot 01 02 03 04 05 06 07 0…

100%1 / 499
QD142-14 4. 生产
NXT II 系统手册 119

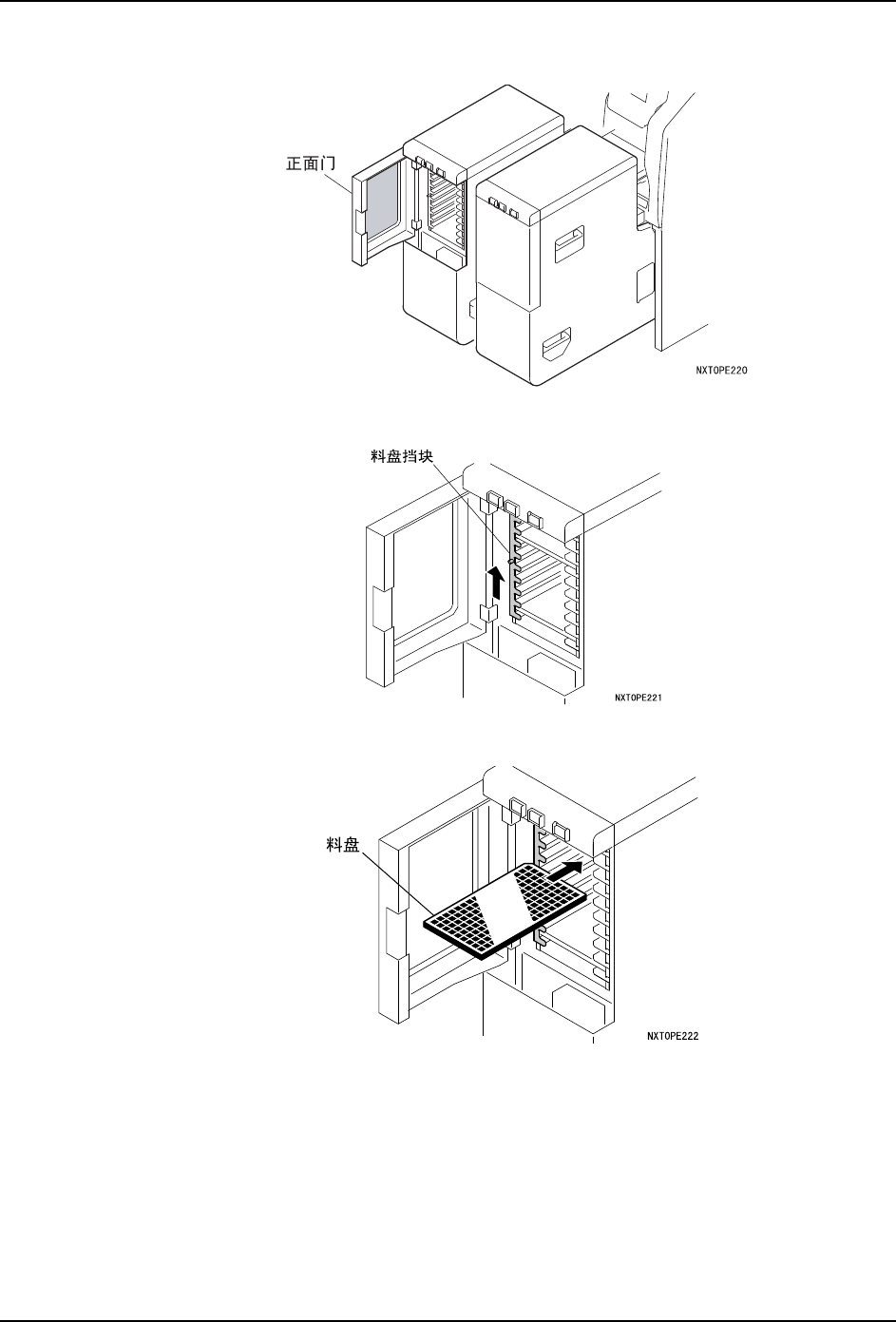

1. 打开料盘单元 -M 的正面门。
2. 请提起料盘挡块。
3. 在作业向导画面上确认料槽位置，取出空料盘后放置新的料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
4. 需要指定料盘吸取点时，在这里进行设定。请参照 " 4.10.3 指定料盘元件的吸取开始点
"。
4. 生产 QD142-14
120 NXT II 系统手册
5. 在补充的料槽被选择的状态下，按下操作面板上的 OK 按钮。
a. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请设置新的料盘。
b. 对于料尽的料槽，如果不需要补充时，请取出空料盘。
6. 当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
7. 请放下料盘挡块。
Slot
01
02
03
04
05
06
07
08
09
10
Y
Y
Z
Z
Z
X
X
X
X
QD142-14 4. 生产
NXT II 系统手册 121
8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。
