QD142-14 7. 辅助软件
NXT II 系统手册 401
7.15 固有值管理
固有值管理的菜单中也包括了矩阵测定等的用户通常不使用的指令。

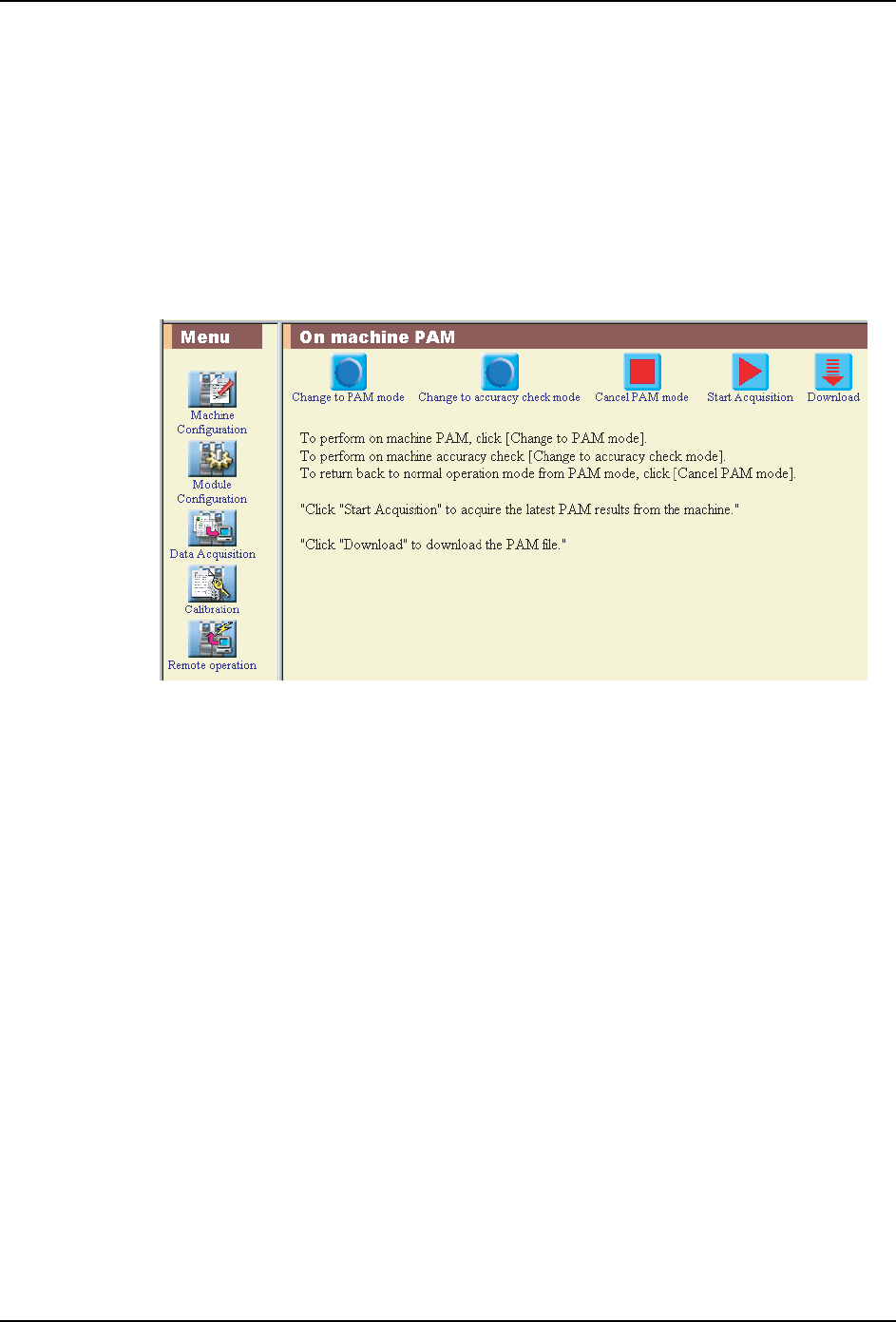

7.15.1 关于机上 PAM
以机器单体进行贴装，测定贴装精度的功能。进行机上 PAM 时，辅助软件相关的操作如下。
·对象模组的 PAM 模式设定
·PAM 测定结果的取得
·向模组发送修正文件
另外，PAM 测定作业时，需要专用的治具和正确的步骤。有关 PAM 测定的详细内容，请参照
[NXT II 机械手册 ] 的 [9. 调整 ]。
7.15.2 关于矩阵测定
此处，对矩阵测定数据的管理和测定用软件直接加载进行说明。
备注 )通常，用户不要进行矩阵测定。
矩阵测定数据的管理
如果要进行此处所说明的操作时，请预先在模组中直接加载矩阵测定用软件，然后重新启动
模组。
另外，进行矩阵测定时，需要特殊的治具。
矩阵测定用软件的直接加载
进行矩阵数据的管理时，需要进行矩阵测定用软件的直接加载。如果不进行下载，就不能进
行在本节中所说明的操作。
1. 将矩阵测定用软件安装到装有 NXT 辅助软件的 PC 上。
2. 为了进行软件的加载，按下模组的 MANUAL 按钮，显示手动操作指令。
3. 如果吸嘴被安装在工作头上，请通过以下的操作，将吸嘴返回到吸嘴置放台内。
01SYS-0452
7. 辅助软件 QD142-14
402 NXT II 系统手册
a. 使用箭头键选择单元更换示意图，单击 OK 按钮。
b. 使用箭头键选择吸嘴更换示意图。
c. 按下 START 按钮后，就会将工作头上的吸嘴排出到吸嘴置放台内。
d. 当操作向导画面上显示模组拉出向导后，请按下 CANCEL 按钮。不需要拉出模组。
4. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
5. 再次选择自我诊断示意图，按下 OK 按钮。
6. 请确认画面上所显示的示意图从沙漏变成了 Engineering Panel。
7. 从辅助软件的机器附加软件的部分中选择需要管理矩阵数据的模组，然后单击 [Remote
Operation]。
8. 单击 [Direct Loading]。
9. 选择 [Matrix measurement software]，然后单击 [Start loading]，矩阵测定用软件就
会被加载到模组中。加载结束后，模组自动地重新启动，变成矩阵测定模式。
矩阵测定数据的版本更新
将矩阵测定数据的备分数据从 PC 复制到模组中时的步骤说明如下。矩阵测定文件的序列号
和模组的序列号不一致时不能进行此项操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要更新矩阵测定数据的模组。单击 [Calibration]。
3. 单击 [Update Matrix Data]。
4. 单击 [Browse]。使用显示的对话框，选择与所选择的模组一致的被保存在 PC 上的矩阵数
据。
5. 选择数据后单击 [Open]，在文本框内就会显示文件的保存位置和文件名。
6. 单击 [Update] 后，就会将选择的文件传输给模组。
7. 结束数据的后，单击 [Close]，返回到主画面。
QD142-14 7. 辅助软件
NXT II 系统手册 403
将矩阵测定数据保存到 PC
需要备分各个模组的矩阵测定数据。在当前的模组上将正在使用的矩阵测定数据保存到 PC
中的步骤说明如下。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。然后单击 [Calibration]。
3. 单击 [Save Matrix Data]。
4. 单击 [Save] 后，就会显示 [File Download] 画面。
5. 选择 [Save this file to disk]，然后单击 [OK]。
6. 在显示的 [Save As] 对话框上，指定文件的保存目录。
备注 )模组的序列号在初始设定中被设定为与文件名同名。
7. 指定文件的保存目录然后单击 [Save]，就会以指定的文件名保存到指定目录中。
8. 结束数据的传送后，单击 [Close]，就会返回到主菜单。
矩阵测定数据的注册
将矩阵测定数据从 PC 复制到模组的步骤说明如下。
更新矩阵测定数据时，矩阵测定文件的序列号和模组的序列号必须一致，否则不能操作。但
是，注册矩阵测定数据时，文件的序列号没有必要与模组的序列号一致。但是，由于不能够
确认是否向模组传输了正确的文件，因此，通常请不要进行下述的操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。然后单击 [Calibration]。
3. 单击 [Register Matrix Data]。
4. 单击 [Browse]。从所显示的对话框中选择被保存在 PC 上的所选择的模组的矩阵测定数
据。
5. 选择数据后单击 [Open]，在文本框内就会显示文件的保存目录和文件名。
6. 单击 [Register] 后，就会将选择的文件传输给模组。
7. 结束数据的传送后，按下 [Close]，就会返回到主菜单。
