QD142-14 5. 换线 NXT II 系统手册 247 5. 请提起托架锁定解除杆后，拉出料站托架 。 备注 )转移到 PCU 上的料站托架被自动锁定。 6. 请握住滑动锁定解除杆，将 PCU 本体向后方滑动。 7. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
5. 换线 QD142-14
246 NXT II 系统手册

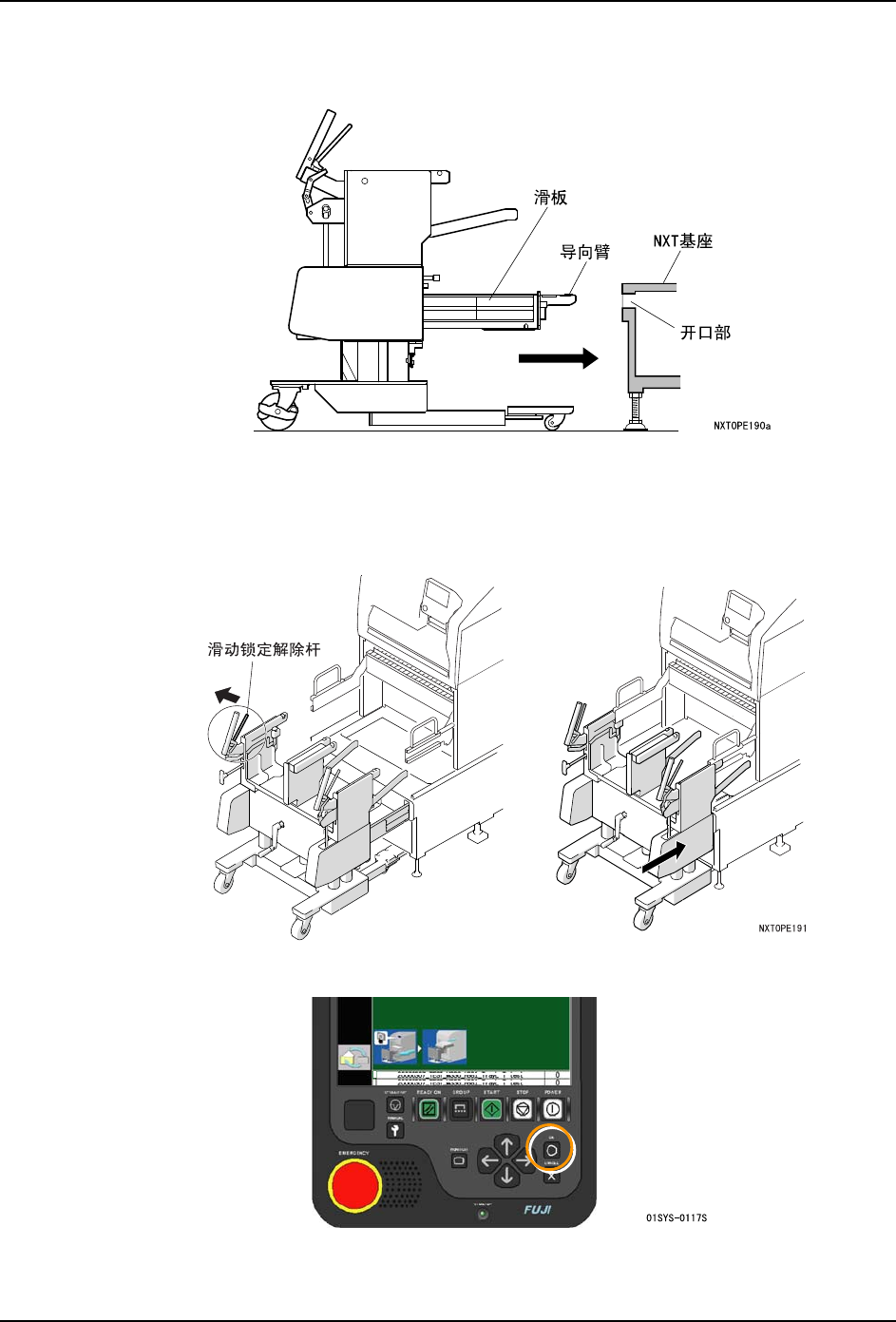

2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插
入时，导向臂就会自动被夹紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
3. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。
备注 )只有握住解除杆，锁定才会被解除。
4. 请按下 OK 按钮。料站托架被松开。
QD142-14 5. 换线
NXT II 系统手册 247
5. 请提起托架锁定解除杆后，拉出料站托架。
备注 )转移到 PCU 上的料站托架被自动锁定。
6. 请握住滑动锁定解除杆，将 PCU 本体向后方滑动。
7. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
5. 换线 QD142-14
248 NXT II 系统手册
料站托架的安装
以下说明在 M6-2(SP) 模组中的操作，M3-2 模组时的安装步骤也同样如此。
1. 准备已放置了料站托架的 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电
路板搬运高度。
2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插
入时，导向臂就会自动被夹紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
