NXT2系统手册.pdf - 第245页
QD142-14 4. 生产 NXT II 系统手册 225 4.12.29 节能功能 停止操作画面和信号塔等的显示 ，或者停止伺服马达和真空泵的运 转，减少电力消耗的功 能。 一定时间内没有操作向导和按钮 的操作时，或者持续处在生产的停 止状态时，机器就会切 换到节能模式。 备注 ) 节能功能对应了 NXT V5.40 或更高版本。 节能功能设定步骤 请在辅助软件的 [Machine Configuration] 画面上，进 行节能设…
4. 生产 QD142-14
224 NXT II 系统手册
手动指令的运用
机器停止的时候，如果要以模组为单位除去排出箱内的元件，请使用手动指令。
1. 在手动指令菜单画面上，请选择清扫指令，按下 OK 按钮。
备注 ) 关于手动指令的操作，请参照 "6.1 清扫指令 "。

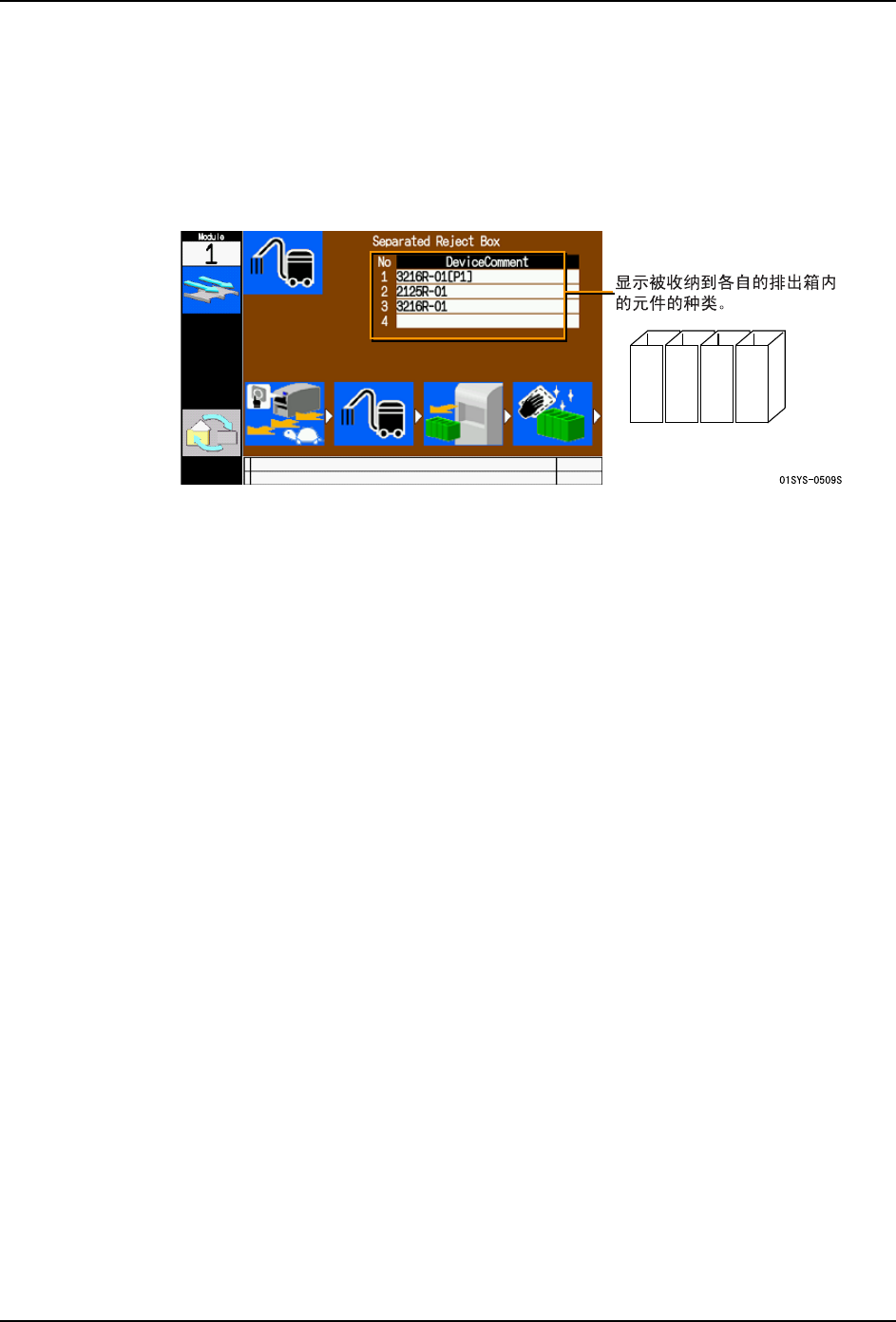

2. 显示作业向导画面。
备注 ) 排出箱内如果没有影像处理错误的元件，则显示通常的作业向导。
3. 请按照向导，从分类元件排出箱内取出元件。
a. 请按下操作面板的 OK 按钮，慢慢地拉出模组。
b. 从模组内取出分类元件排出箱。
c. 请回收元件。
d. 将分类元件排出箱安装到模组内。
e. 慢慢地插入模组。
4. 被排出的元件信息被清除。
备注 ) 没有从分类元件排出箱内回收元件，只是从标准的排出箱内回收了元件，元件信息也
会被清除。此时，在继续生产中发生影像处理错误的元件混在到分类元件排出箱内。
请务必回收分类元件排出箱内的元件。
使用远程操作清除元件信息
机器将影像处理错误的元件以及收纳位置作为信息来记忆。通过异常向导中的操作和手动
指令操作，从分类元件排出箱内回收了元件后，这些信息被清除。
如果使用了这些方法以外的方法回收了元件，请通过辅助软件的远程操作清除信息。操作
方法请参照 "7.14.10 清除分类元件废弃箱信息 "。
1234
QD142-14 4. 生产
NXT II 系统手册 225
4.12.29 节能功能
停止操作画面和信号塔等的显示，或者停止伺服马达和真空泵的运转，减少电力消耗的功
能。
一定时间内没有操作向导和按钮的操作时，或者持续处在生产的停止状态时，机器就会切
换到节能模式。
备注 ) 节能功能对应了 NXT V5.40 或更高版本。
节能功能设定步骤
请在辅助软件的 [Machine Configuration] 画面上，进行节能设定。
a. 显示系统的设定
·[Energy saving mode]：[ON]
·[Display related energy saving mode]：[ON]
·[Display related energy saving mode timer]：[10 ～ 3600](seconds)
01SYS-0581
01SYS-0582E
4. 生产 QD142-14
226 NXT II 系统手册
b. 控制系统的设定
·[Energy saving mode]：[ON]
·[Control related energy saving mode]：[ON]
·[Control related energy saving mode timer]：[10 ～ 3600](seconds)
节能功能的运用
该功能存在显示系统节能模式和控制系统节能模式。
显示系统的节能模式
1. 生产中，当达到以下的状态时，机器就会变成节能模式，操作画面和信号灯熄灯。
a. 一直不出现对操作者的操作要求，经过了所设定的时间。
b. 一直没有按钮操作，经过了所设定的时间。
2. 当变成元件补充等要求操作者的操作时，节能模式就会被解除，向导画面和信号灯亮
灯。
01SYS-0583E
01SYS-0584
