5. 换线 QD142-14 336 NXT II 系统手册 5.15 其他的更换向导 对其他的更换向导进行说明。 如果此处所列举的单 元的准备还没有齐备时， 在接通机器的电 源后，显示更换向导。 5.15.1 料站类型的更换向导 关 于 各 单 元 的 更 换 方 法 ， 请 参 照[ N X TⅡ 机 械 手 册]的[ 5 .基 本 操 作] 。
QD142-14 5. 换线
NXT II 系统手册 335
治具元件的确认
在安装治具吸嘴时，建议同时确认被设置在搬运轨道前面的治具元件。治具元件或治具台的
定位点有污垢时，请用干净的布擦去。
运用 H02 工作头和 NC03B 吸嘴置放台时的注意事项
混合校正作为自动校正的一个环节，加上通常的治具吸嘴 （2 个），H02 工作头一共要使用
4 个治具吸嘴。
但是，在 NC03B 置放台内不能同时安装这些吸嘴。因此，首先安装通常的治具吸嘴进行自动
校正，完成后，安装混合校正用的治具吸嘴。测定和补正分 2 个步骤实施。
注意
请注意不要将治具元件落入机器内。
5. 换线 QD142-14
336 NXT II 系统手册

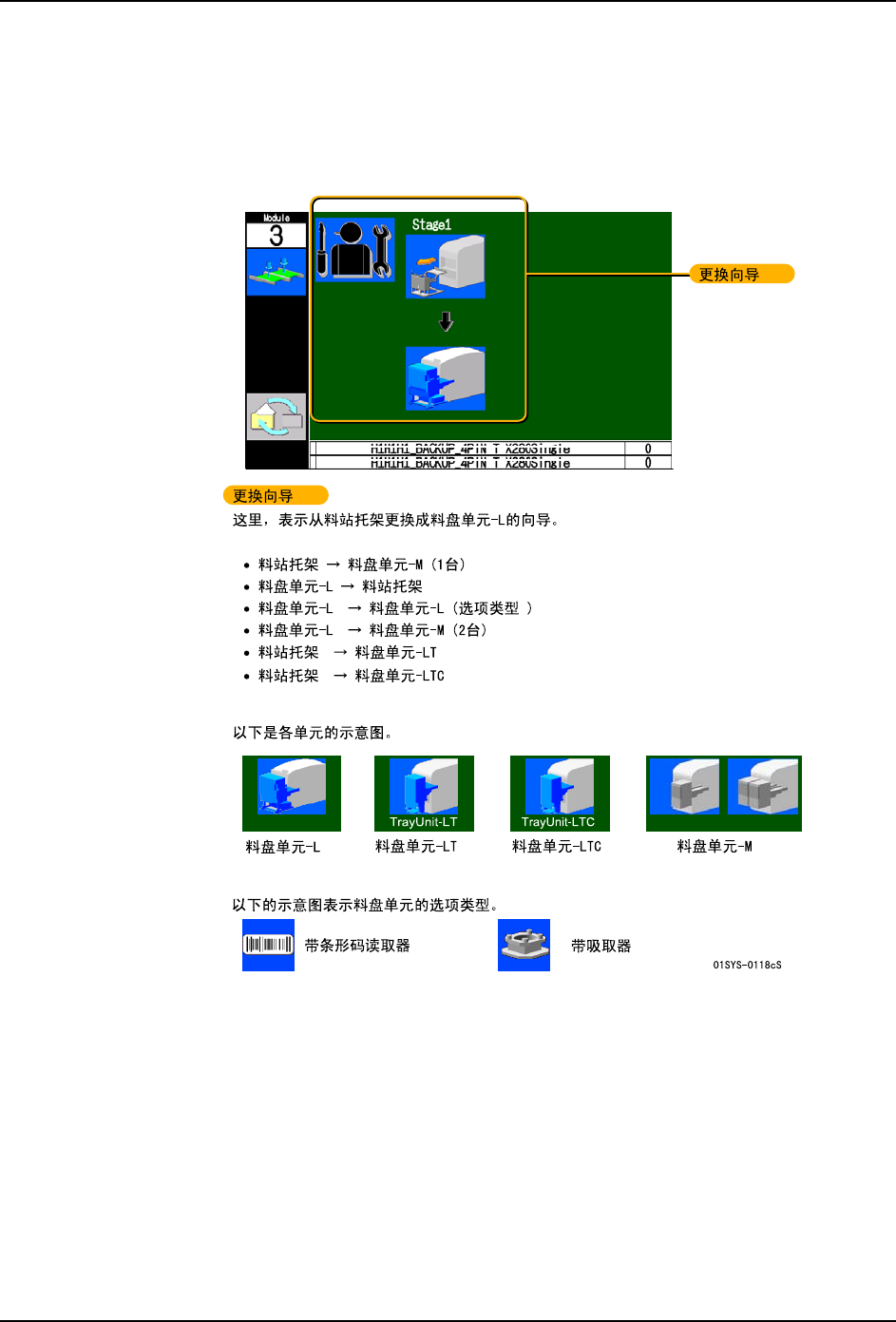

5.15 其他的更换向导
对其他的更换向导进行说明。如果此处所列举的单元的准备还没有齐备时，在接通机器的电
源后，显示更换向导。
5.15.1 料站类型的更换向导
关于各单元的更换方法，请参照[NXTⅡ机械手册]的[5.基本操作]。
QD142-14 5. 换线
NXT II 系统手册 337
5.15.2 元件相机类型的更换向导
关于元件相机的更换方法，请参照 [NXT Ⅱ机械手册 ] 的 [8. 部件的更换 ]。
