4. 生产 QD142-14 46 NXT II 系统手册 4.6 补充供料器元件 生产中补充元件主要有 2 种方法。 a. 在即将发生料尽的料卷上拼接新的料带， 补充元件。 b. 安装被放置了新料卷 的供料器，以取代运转中的供料器， （通过运用次料站，能够在 不中断生产的情况下补充元件。 ） 4.6.1 料带拼接元件 进行料带拼接时需要料带拼接工 具。 使用 Fujitr ax Verifier 进行料带拼 接时，存在着：无 DID …
QD142-14 4. 生产
NXT II 系统手册 45

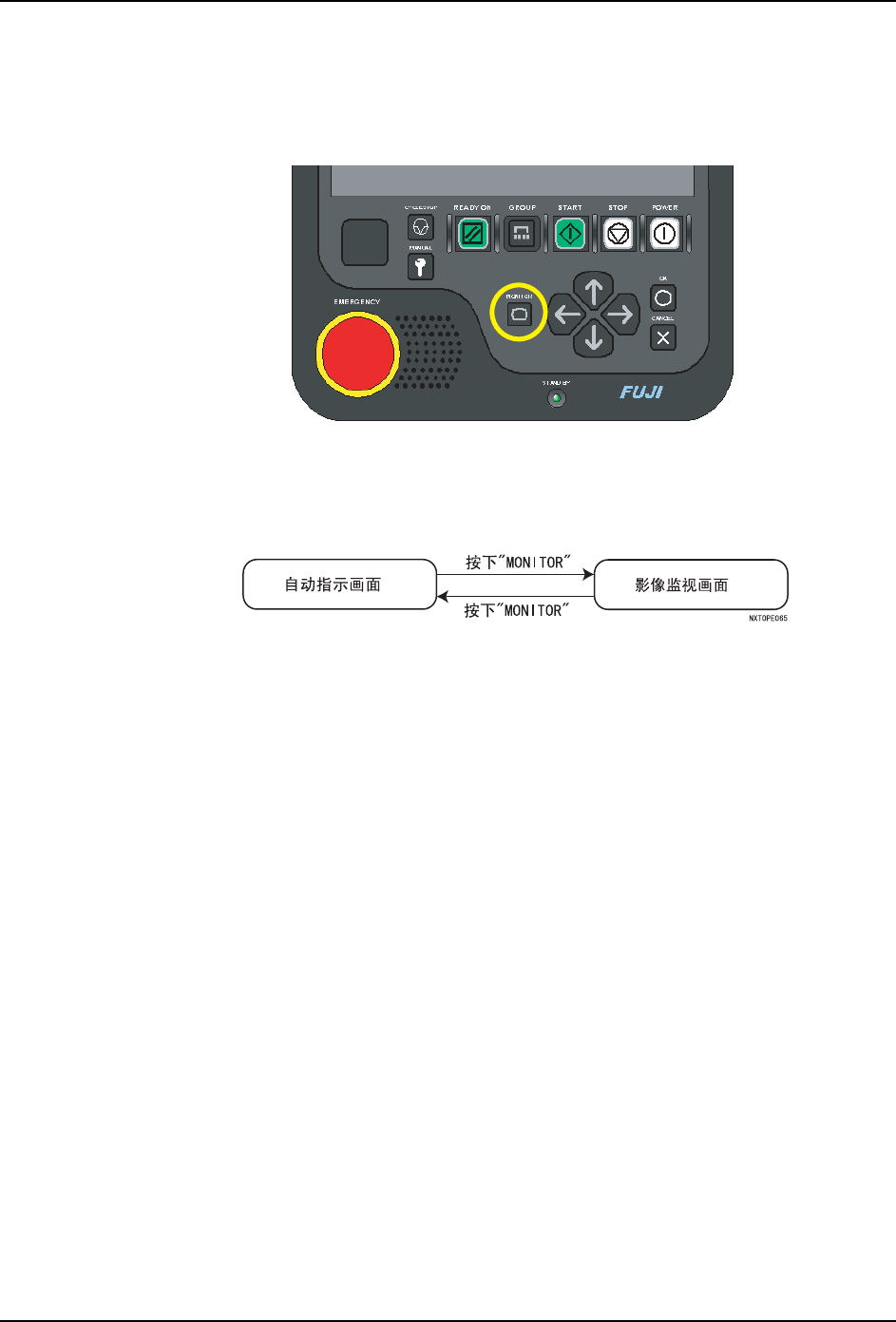

4.5 显示监视影像
显示生产动作中的影像处理。
1. 请按下 MONITOR 按钮。操作画面从自动指示模式切换到影像监视。
备注 )切换成影像监视后，机器在影像处理的跟踪模式 ON 的状态下运转。由于在该状态下影
像处理速度降低，机器动作的周期时间大约延长 20%。
2. 在显示影像监视的状态下按下 MONITOR 按钮后，就会切换到自动指示模式画面。
备注 )在显示影像监视的状态下，操作面板上的按钮没有处于有效状态。需要按钮操作时，
请切换到自动指示模式画面。
4. 生产 QD142-14
46 NXT II 系统手册
4.6 补充供料器元件
生产中补充元件主要有 2 种方法。
a. 在即将发生料尽的料卷上拼接新的料带，补充元件。
b. 安装被放置了新料卷的供料器，以取代运转中的供料器，（通过运用次料站，能够在
不中断生产的情况下补充元件。）
4.6.1 料带拼接元件
进行料带拼接时需要料带拼接工具。
使用 Fujitrax Verifier 进行料带拼接时，存在着：无 DID 的模式，1 点对照及 2 点对照的
模式，各模式的验证步骤是不同的。如果不使用 Fujitrax Verifier 时，请跳到步骤 11。
如果不使用 Fujitrax Verifier 时，请在充分确认了补充元件后拼接料带。
进行验证 （使用 Fujitrax Verifier 时）
1. 在机器的操作画面或者 KIT Manager 状态画面及 KIT Handy 的元件状态画面上确认元件
料尽的预告显示。
2. 准备好与正在贴装中的元件相同的新元件料卷。
3. 启动 KIT Handy，单击 Windows 标志，显示 [ 开始菜单 ]。随后单击 [KIT Handy] 显示出
[注册]画面。
4. 输入用户 ID 后单击 [OK]。此时也可以选择用户 ID。显示出 KIT Handy 菜单。
5. 单击 [ 元件状态列表 （Parts Status List）]。
6. 输入要进行料带拼接的机器的机器名，或者进行扫描后单击 [OK]。
7. 单击画面上显示的 [ 模式 ] 后选择 [ 料带拼接 ]。
8. 使用 1 点对照功能或者无 DID 的模式时，因为在 KIT Handy 上显示出需要执行料带拼接
的所有供料器的位置，因此可以单击要进行作业的供料器位置来进行选择。然后扫描新
料卷的 DID 或者元件条形码。
9. 使用 2 点对照功能时，使用 KIT Handy 先扫描旧料卷的 DID 然后再扫描新料卷的 DID。
10.如果扫描的结果 OK，则可以进行料带拼接，错误时，因为新料卷与进行料带拼接的供料
器上的料卷不一致，所以不能进行料带拼接。
QD142-14 4. 生产
NXT II 系统手册 47

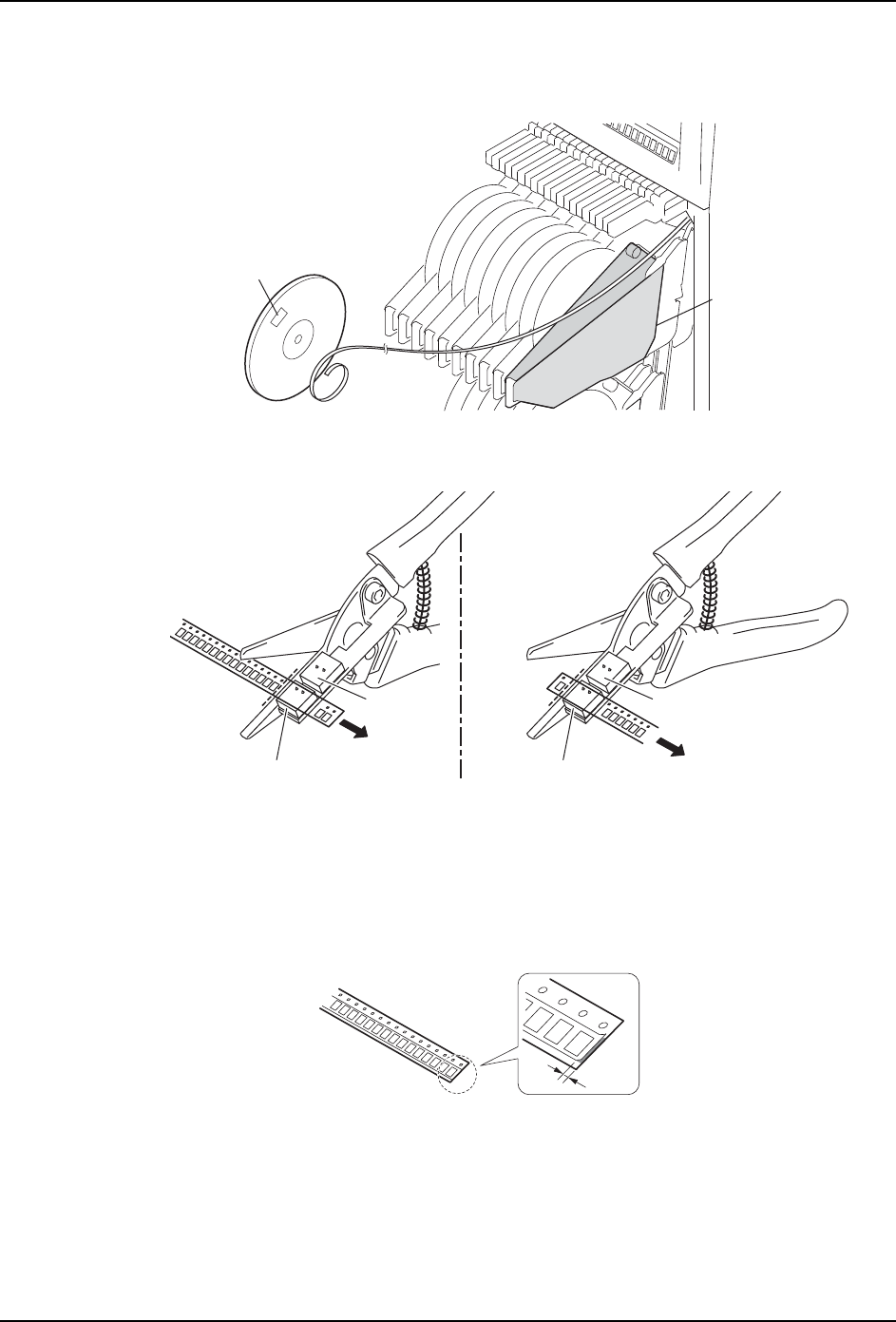

拼接料带
1. 将旧的料卷从料卷托架上拆下来，解开剩余的料带。
2. 使用料带拼接剪刀，在料带最后元件的后方与料带间距相吻合的适当位置上剪断料带。
在剪断料带时，请确认表面薄膜是否处于向上的状态。
3. 不使用 Fujitrax 时，请确认进行料带拼接的料带元件是否是同种元件。
4. 在新料带上的最初元件的前面与料带间距相吻合的适当位置上剪断料带。在剪断料带
时，请确认表面薄膜是否处于向上的状态。
5. 为了使料带拼接时新料带上的薄膜与旧料带连接时没有剥离问题。从距离端部 1mm 左右
开始剥离，并将其还原。
备注 )因为元件有可能失落，请不要过分剥离表面薄膜。
','
1;763/E
᭭ोᠬᶊ
3䯈䎱
3䯈䎱
3䯈䎱
3䯈䎱
կᑨᮍ
ᮄ᭭ᏺ ⦄᳝᭭ᏺ
կᑨᮍ
1;763/
ᮄ᭭ᏺ
1;763/
PP
