4. 生产 QD142-14 186 NXT II 系统手册 空料盘的吸取失败。吸取中的空 料盘落下。 由于某种原因，当发生不能够吸 取空料盘时，就会在操作画面上显 示异常向导。 a. 请打开机器的侧罩，拆下吸取器。吸取器 通过真空力被吸取在工作头上。 注意 )如果是 OF 工作头， 吸取器通过夹块被固定。 请用手平均地水平地打开前后的夹块， 拆 下吸取器。 警告 吸取器被安装在工作头上。就这样 拉出料盘单元时，就会造成吸取器 猛地 落…
QD142-14 4. 生产
NXT II 系统手册 185
e. 请设置吸取器。此时，通过 4 个爪可靠地锁定吸取器。
f. 为了运转时不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
g. 如果料盘落下，请用手除去。
h. 请按下操作面板的 READY ON。
i. 由于显示料盘单元的安装向导，因此请根据向导将料盘单元安装到机器上。
j. 机器回复到 START 等待的状态。
4. 生产 QD142-14
186 NXT II 系统手册

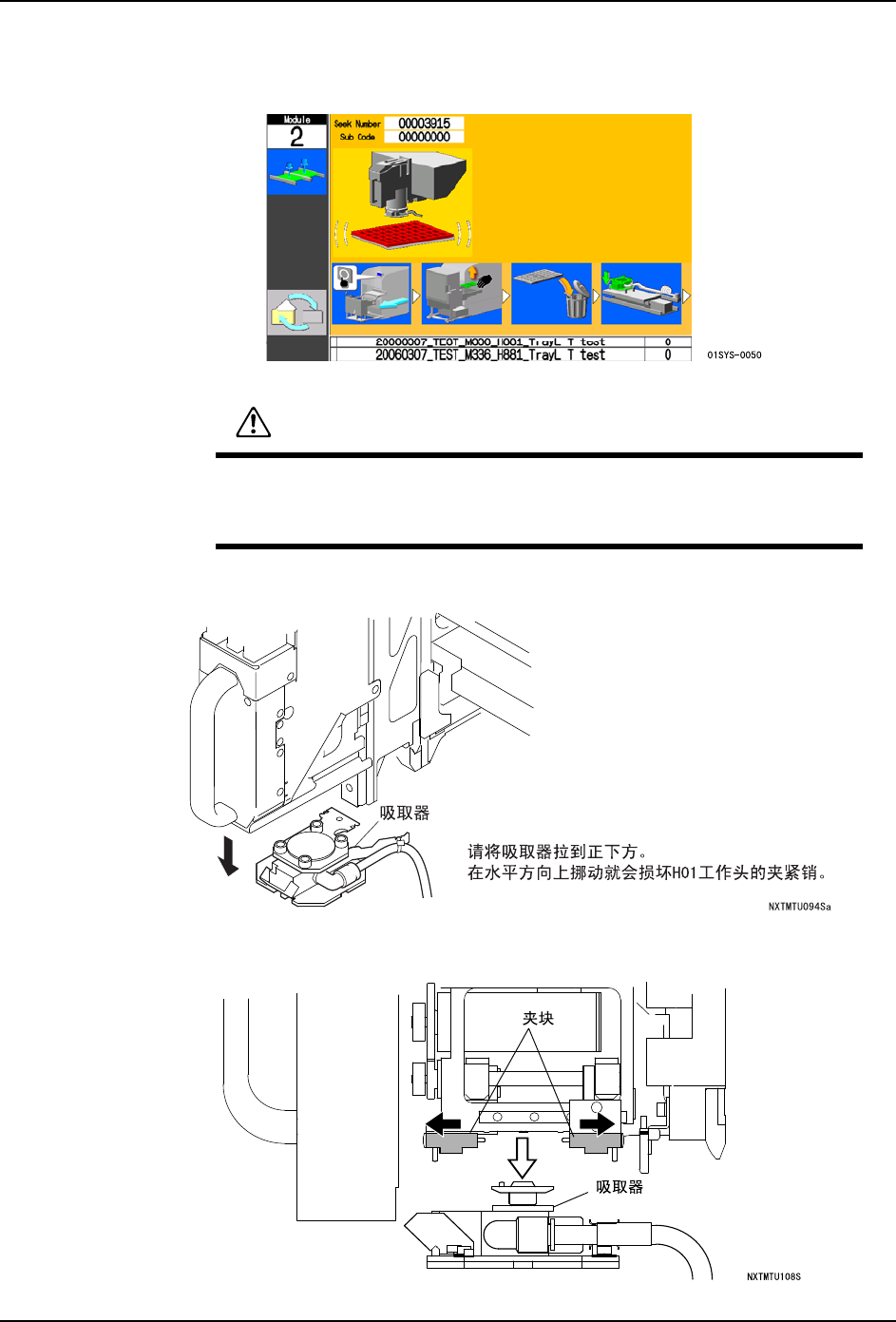

空料盘的吸取失败。吸取中的空料盘落下。
由于某种原因，当发生不能够吸取空料盘时，就会在操作画面上显示异常向导。
a. 请打开机器的侧罩，拆下吸取器。吸取器通过真空力被吸取在工作头上。
注意 )如果是 OF 工作头，吸取器通过夹块被固定。请用手平均地水平地打开前后的夹块，拆
下吸取器。
警告
吸取器被安装在工作头上。就这样拉出料盘单元时，就会造成吸取器猛地
落下，有可能损伤气管或电缆。在拉出料盘单元时，请从工作上拆下吸取
器。
QD142-14 4. 生产
NXT II 系统手册 187
b. 请将拆下的吸取器放置在不影响拉出料盘单元的位置。请注意气管等不要被卡住。
c. 按下操作面板的 OK 按钮，松开料盘单元。
d. 请慢慢地拉出料盘单元。
e. 请按下杠杆，打开吸取器固定用的爪。
f. 请安装吸取器。此时，通过 4 个爪可靠地锁定吸取器。
g. 为了运转时不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
h. 如果料盘落下，请用手除去。
i. 请按下操作面板的 READY ON 按钮。
j. 由于显示料盘单元的安装向导，因此请根据向导将料盘单元安装到机器上。
k. 机器回复到 START 等待的状态。
