QD142-14 5. 换线
NXT II 系统手册 275

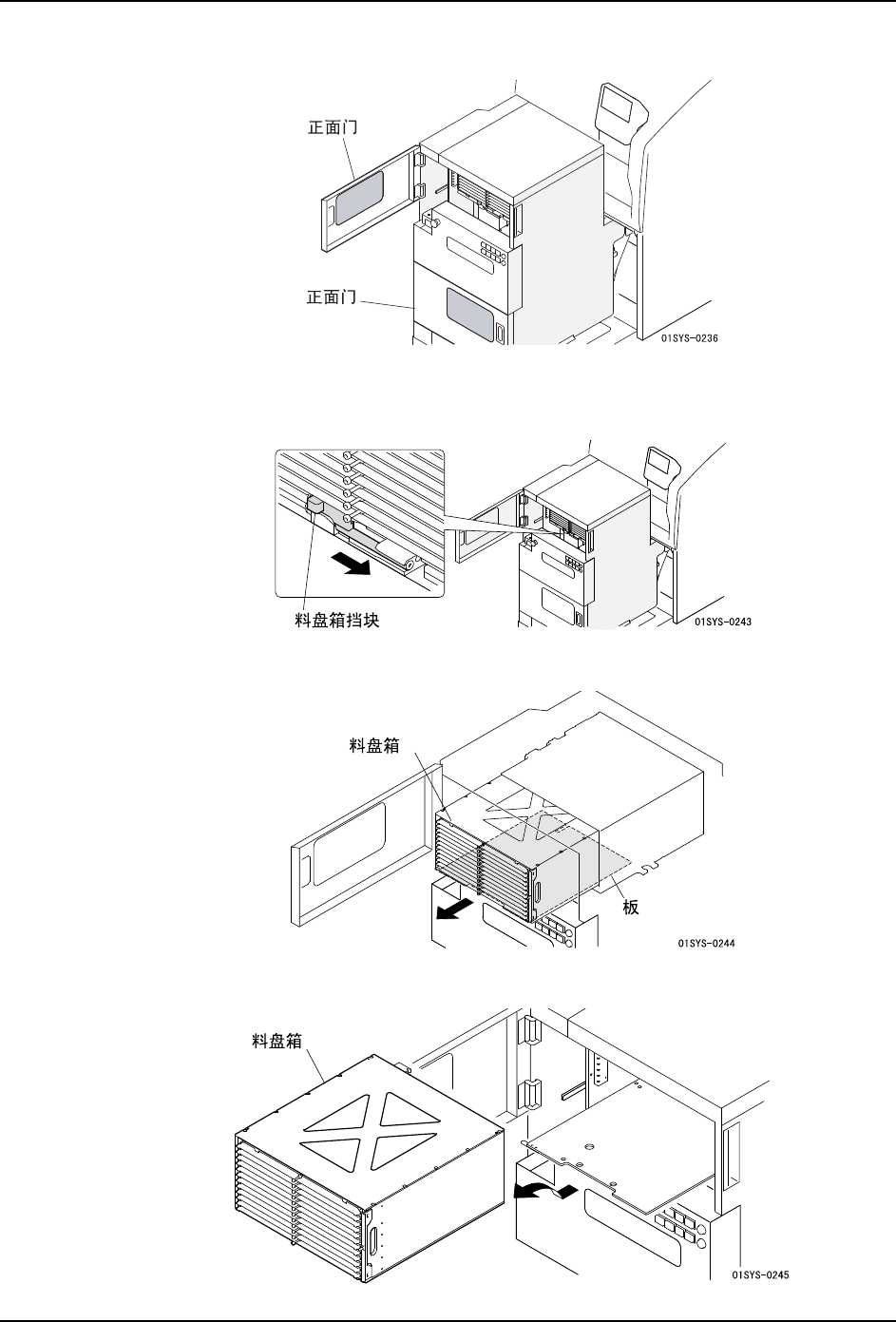

2. 打开料盘单元 -LT 的正面门。请打开料盘箱更换侧的门。
3. 从料盘单元 -LT 中取出料盘箱。
a. 请滑动料盘箱挡块。
b. 拉出载有料盘箱的板。请慢慢地拉出，直到被锁定为止。
c. 将料盘箱挪到跟前，从料盘单元 -LT 中取出。
5. 换线 QD142-14
276 NXT II 系统手册

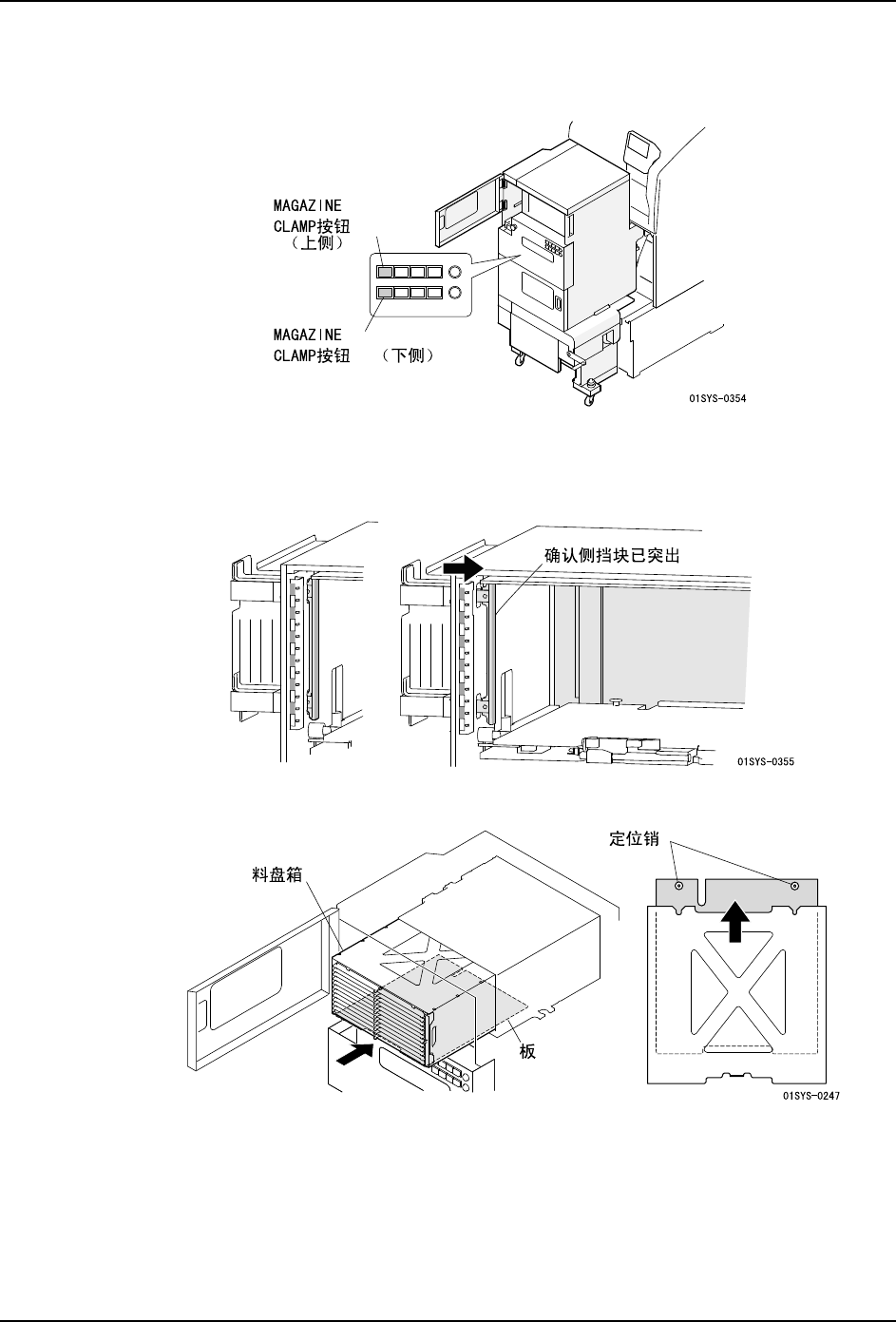

4. 将安装了料盘的料盘箱安装到料盘单元 -LT 中。
a. 请确认 MAGAZINE CLAMP 按钮灯已经灭了。
备注 )这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧动
作。
另外，如果在料盘单元 -LT 没有接通电源的状态下进行料盘箱的安装，需要目视确认料
盘箱侧夹块的位置。
b. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。
