6. 手动模式指令 QD142-14 350 NXT II 系统手册 4. 自我诊断完成后，请进行必要的操作。 a. 返回到生产的 START 等待画面时，请按下 MANU AL 按钮。 b. 返回到手动指令的菜单画面时，请按下 CAN CEL 按钮。 01SYS-0462J
QD142-14 6. 手动模式指令
NXT II 系统手册 349
6.4 自我诊断指令
在更新机器软件或直接加载矩阵测定软件时使用，另外，在将最终修正文件传输给模组时，
也需要预先将模组变成该模式。
6.4.1 操作步骤
1. 在 START 等待状态下按下 MANUAL 按钮，显示出手动指令。
2. 使用箭头键选择自我诊断示意图，然后按下 OK 按钮。
3. 请选择自我诊断指令，按下 OK 按钮。
注意 )自我诊断开始后，画面上显示沙漏图标。在这段时间内请不要进行任何操作。
01SYS-0461J
6. 手动模式指令 QD142-14
350 NXT II 系统手册
4. 自我诊断完成后，请进行必要的操作。
a. 返回到生产的 START 等待画面时，请按下 MANUAL 按钮。
b. 返回到手动指令的菜单画面时，请按下 CANCEL 按钮。
01SYS-0462J
QD142-14 6. 手动模式指令
NXT II 系统手册 351

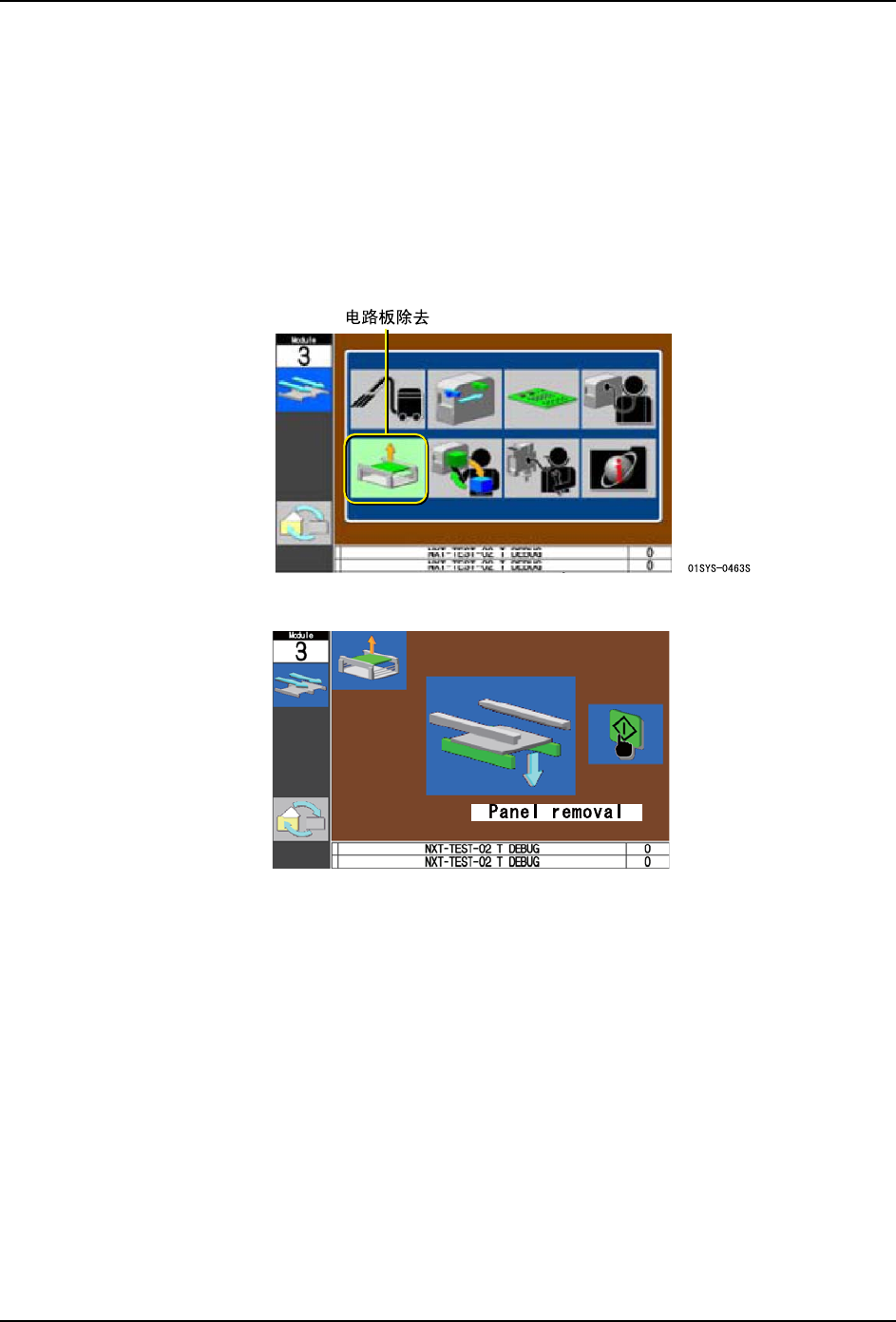

6.5 电路板除去指令
在将电路板从模组中取出时使用。选择这个指令并按下 OK 后，搬运轨道通道上的电路板升
降板就会松开电路板并松开模组。因此，变得能够拉出模组并取出电路板。
6.5.1 操作步骤
1. 处于 START 等待状态下按下 MANUAL 按钮，显示出手动指令。
2. 使用箭头键选择除去电路板的示意图，按下 OK 按钮。
3. 显示电路板除去 START 等待画面。请按下 START 按钮。
备注 )在安装了料盘单元的模组中执行该指令时，此处就会显示料盘单元卸下向导。请根据
向导画面卸下料盘单元后，进入下一步骤。
4. 请拉出模组。
a. 在确认了模组前侧没有障碍物后按下 OK 按钮。模组自动地被松开后稍微向前移动一
些。
b. 请握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
备注 ) 双模组时，请对两个模组进行从第 1 到第 2 项的操作。对于第 3 项，无论在哪个模组
上进行操作后，两个模组都被松开。
