NXT2系统手册.pdf - 第430页
8. NXT-2 软件工具 QD142-14 410 NXT II 系统手册 8.4 VersionUp 使用辅助软件无 法更新机器控制软 件时， 使用 该软件可以将 当前的版本变更 到 DVD(C D-ROM) 的版本。在进行版本更新时，需 要知道基座当前的 IP 地址。 操作方法请参照 "9.1.2 使用 NXT-2 工具 的 Vers ionUp 时 "。 8.5 AsciiToBin 使用这个软件， 能够将 …
QD142-14 8. NXT-2 软件工具
NXT II 系统手册 409
备注 )软件安装后，双击下载的影像文件后，可以打开 Image Viewer 内的影像。
5. 从 [Image] 菜单单击 [Display Result] 后，变为影像处理结果和信息显示画面。
6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。
7. 元件的检查结束后，从 [file] 菜单中单击 [Exit]，关闭 Image Viewer。

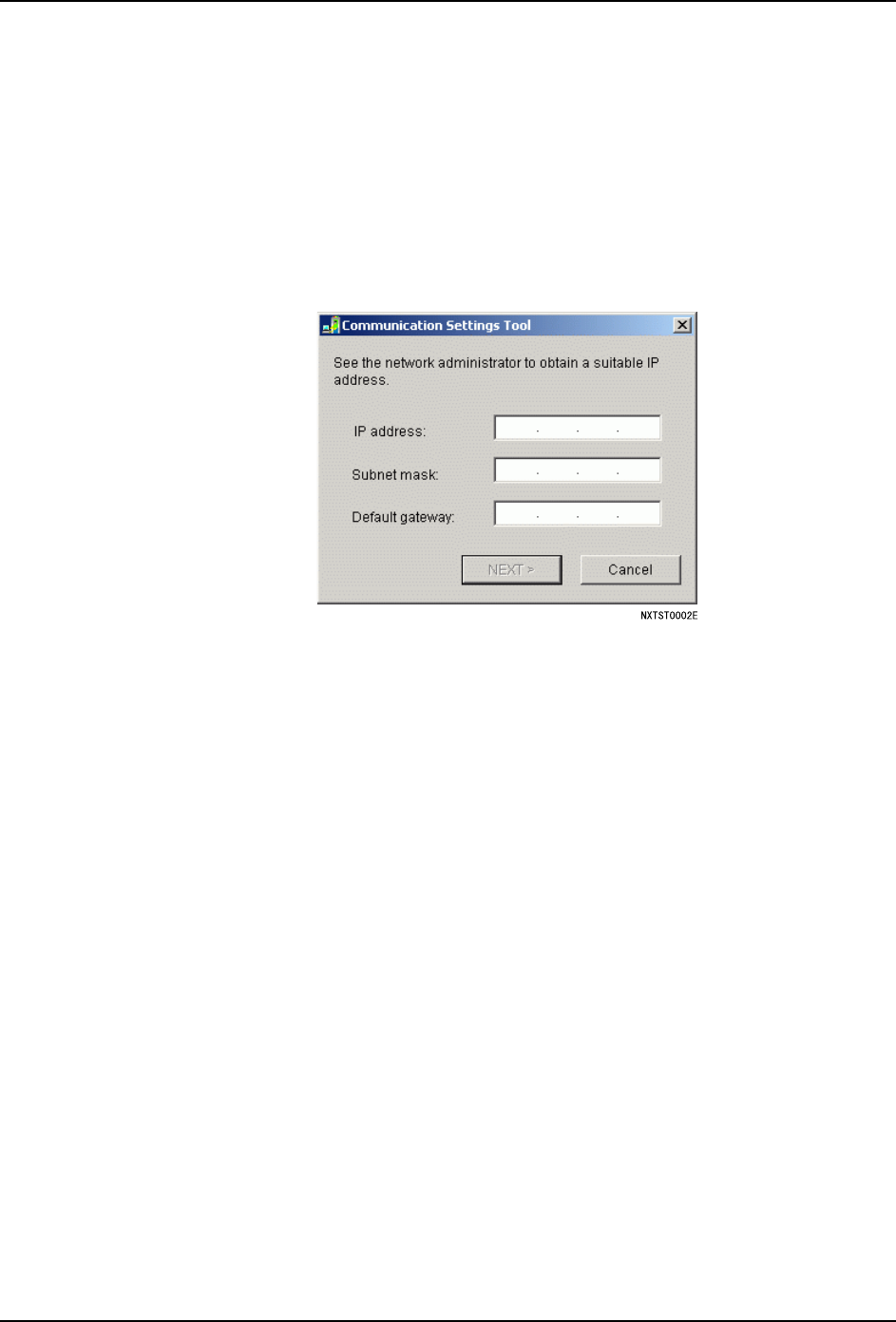

8.3 NetworkSetting
使用这个软件，可以变更基座的当前的网络设定。
1. 将 NXT-2 软件 DVD(CD-ROM) 插入启动器中，从资源管理器中启动 DVD(CD-ROM)。
2. 双击 [NXT]，打开文件夹。
3. 双击 NetworkSetting.exe 后启动软件。
4. 根据需要输入变更网络设定的基座的 IP 地址，单击 [OK]。
5. 在各自相应的文本框内指定新建 IP 地址、子网掩码以及默认网关，单击 [NEXT]。
备注 )即使这些项目的设定没有必要变更，也必须请重新输入当前使用值。
6. 指定机器的主电脑名。使用域时，请将域的信息也一起输入。
7. 单击 [NEXT]。
8. 使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。
9. 所有的设定结束后，单击 [OK] 后，将新的设定传送给机器。
10.重新启动机器后，新的网络设定有效。
8. NXT-2 软件工具 QD142-14
410 NXT II 系统手册

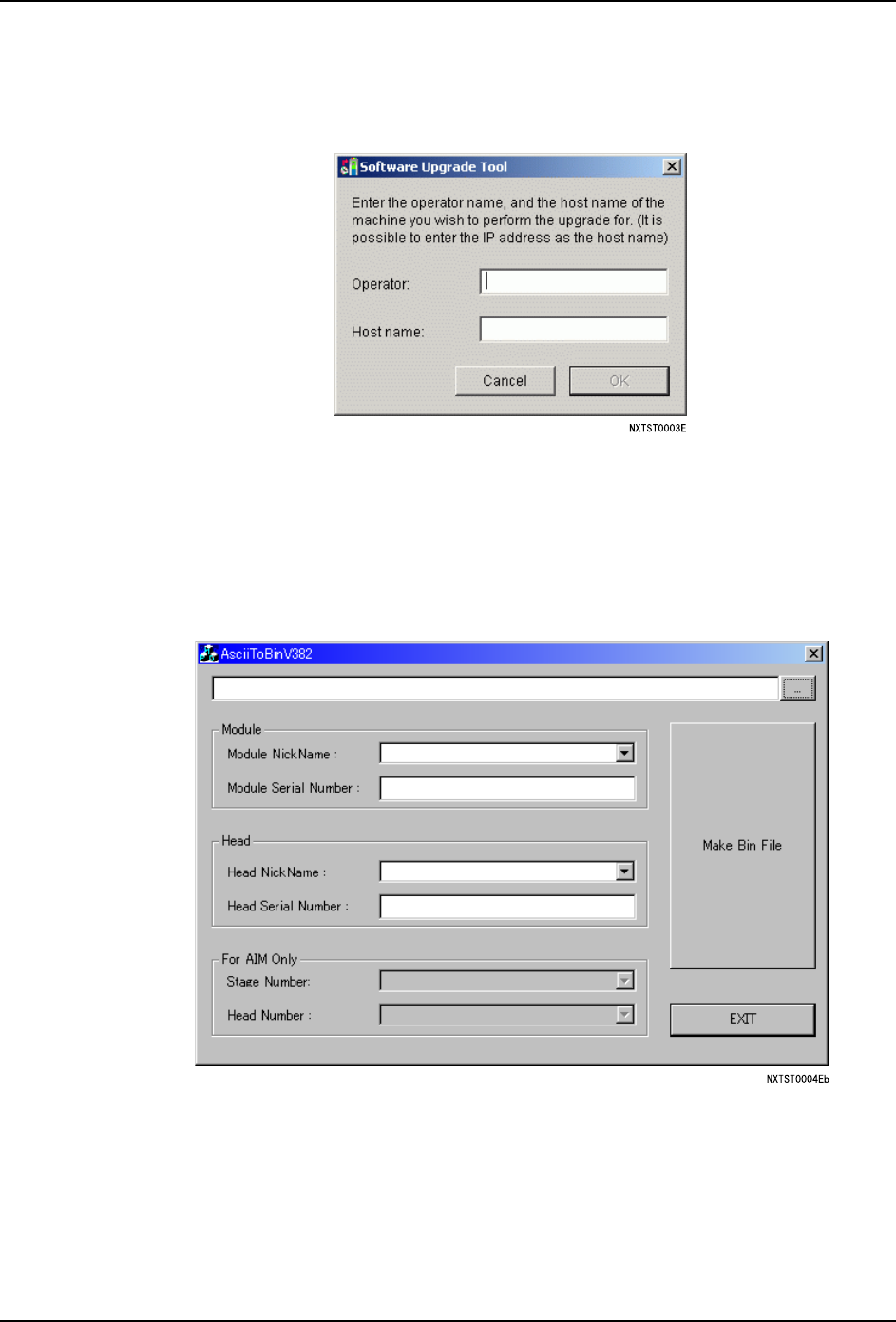

8.4 VersionUp
使用辅助软件无法更新机器控制软件时，使用该软件可以将当前的版本变更到 DVD(CD-ROM)
的版本。在进行版本更新时，需要知道基座当前的 IP 地址。
操作方法请参照 "9.1.2 使用 NXT-2 工具的 VersionUp 时 "。
8.5 AsciiToBin
使用这个软件，能够将 ASCII 格式化文件变换为作为工作头的最终修正文件的二进制格式文
件。
1. 将 NXT-2 软件 DVD(CD-ROM) 插入启动器中，从资源管理器中启动 DVD(CD-ROM)。
2. 双击 [NXT] 后双击 [Tool]。
3. 双击 AsciiToBinV382.exe 启动软件。
4. 单击 [...] 后。显示出供选择用的对话框。双击 PAM 的最终修正文件后，在文本框中显
示出选择文件的路径和文件名。
QD142-14 8. NXT-2 软件工具
NXT II 系统手册 411
5. 从 [Module NickName] 选择框中选择模组类型。
6. 在 [Module Serial Number] 文本框中输入模组的系列号。
7. 在 [Head NickName] 选择框中选择工作头类型。
8. 在 [Head Serial Number] 文本框中输入工作头的系列号。
9. 所有的数据的设定结束后单击 [Make Bin File] 时，进行文件的变换。新建文件是依据
工作头类型、系列号和平台而定的名称，与初始的文件保存在相同的文件夹内。
8.6 EmergencyInstaller
在因为以下原因不能正常地启动机器时使用该软件。
·机器应用程序的安装作业因为停电或者网络的通信异常而中断。
此时需要进行 CPU 的恢复作业。请将 PC 与对象 CPU 箱连接后，使用 Emergency Installer
进行机器应用程序的安装。
CPU 的配置如下所示。
NXTST0005a
6<66
㧨㒘&38ⱘ䜡㕂 㧪
0 ᑻ 0 ᑻ
0 㒘 0 㒘
㧨ᑻ&38ⱘ䜡㕂 㧪
