8. NXT-2 软件工具 QD142-14
432 NXT II 系统手册
8.9.10 指令列表 （搬运轨道）
指令名
（状态确认）
说明
搬运轨道传感器
状态
能够确认以下的搬运轨道传感器状态。
1. 搬运轨道电路板通过确认传感器 L
2. 搬运轨道电路板通过确认传感器 R
3. 电路板松开确认传感器
4. 搬运轨道支撑销检测传感器
· 机器启动后 1 次也没有开始过自动运转时，不进行动作。请通过
手动指令的操作除去电路板。
指令名
（动作确认）
说明
夹紧 能够确认所指定的通道的电路板夹紧动作。
· 在拉出了模组的状态下不进行动作。
· 机器启动后 1 次也没有开始过自动运转时，不进行动作。请通过
手动指令的操作除去电路板。
松开 能够确认所指定的通道的电路板松开动作。
· 在拉出了模组的状态下不进行动作。
· 机器启动后 1 次也没有开始过自动运转时，不进行动作。请通过
手动指令的操作除去电路板。
导轨 能够确认所指定的导轨的移动动作。
· 在拉出了模组的状态下能够进行确认。
电路板搬运 能够确认所指定的通道的电路板搬运动作。指定要确认的通道和移
动距离后进行。
· 在拉出了模组的状态下能够进行确认。
夹块连续动作 能够以 1 ～ 1,000,000 次的范围连续上下动作指定通道的夹块。
· 想要中止连续动作时，请按下机器的紧急停止按钮。
指令名
（调整）
说明
电路板通过传感
器感度调整
能够调整电路板通过传感器的感度。
QD142-14 8. NXT-2 软件工具
NXT II 系统手册 433

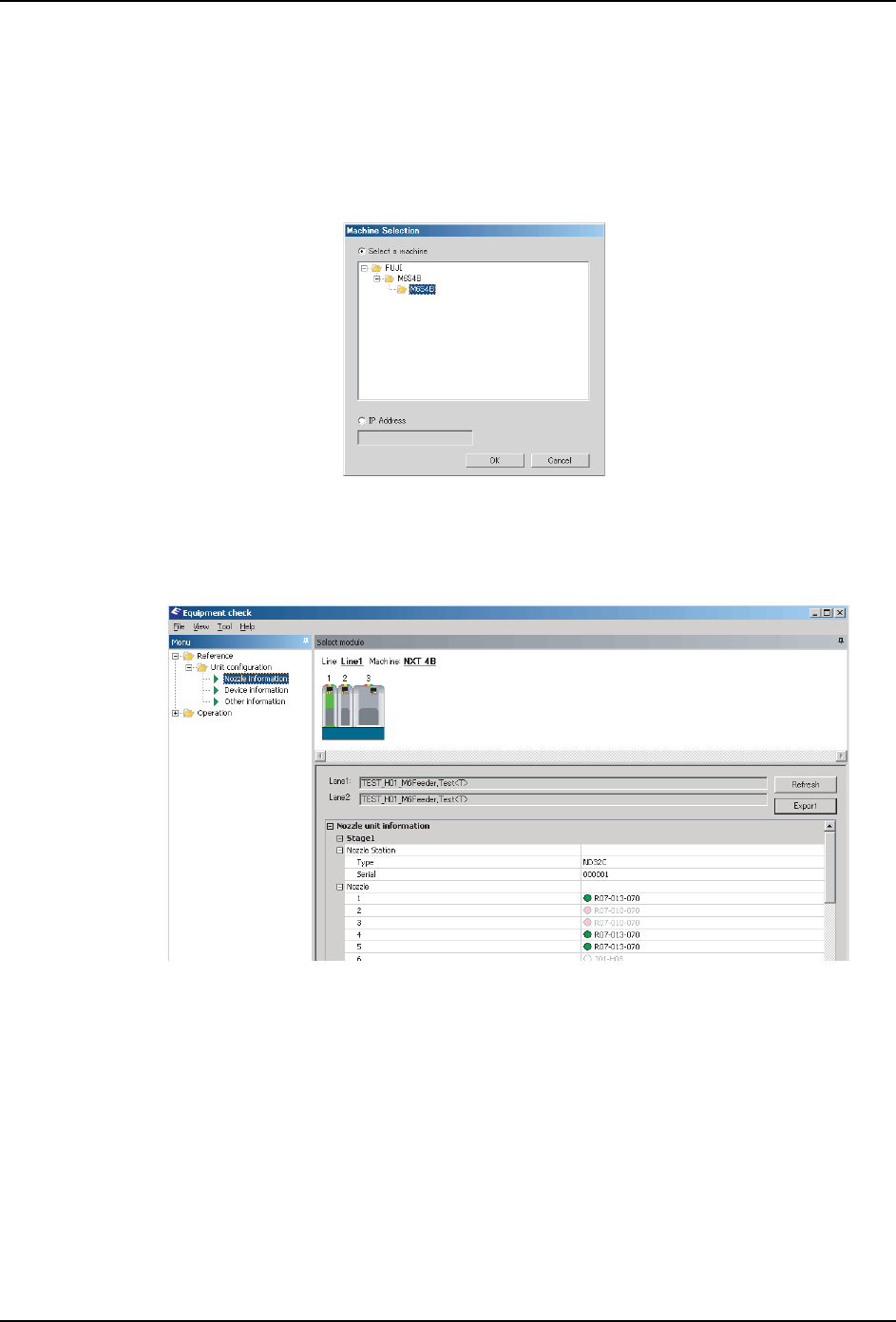

8.9.11 单元配置的参照
Equipment Check 能够在生产中参照被安装在模组中的吸嘴信息、各单元的序列号和固件版
本等的单元配置信息。
参照模组内的吸嘴置放台和吸嘴使用情况
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [[Menu] 框内选择 [Unit Configuration]-[Nozzle information]。
3. 请从 [Select module] 框内选择要操作的模组。
[Nozzle unit Information] 被显示。
a. 此处能够参照以下的信息。
·吸嘴置放台信息：单元种类和序列号
·吸嘴信息：单元种类 （或者序列号）和现生产 Job 中的使用情况
b. 变灰的吸嘴表示现生产 Job 中没有被使用。
c. 对于没有被注册在吸嘴规格数据中的吸嘴，仅显示序列号。
01SYS-0347E
01SYS-0348E
8. NXT-2 软件工具 QD142-14
434 NXT II 系统手册
参照料站托架 / 供料器 / 料盘单元的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。
3. 请从 [Menu] 框内选择 [Unit Configuration]-[Device information]。[Device unit
Information] 被显示。
a. 此处能够参照以下的信息。
·料站托架信息：版本
·供料器信息： 供料器 ID、序列号和版本
·料盘单元 -L 信息： 序列号和版本
·料盘单元 -LT 信息： 序列号和版本
·料盘单元 -LTC 信息： 序列号和版本
·料盘单元 -M 信息： 序列号和版本
01SYS-0347E
01SYS-0349E
