4. 生产 QD142-14 50 NXT II 系统手册 料带拼接的时机和卷曲料带时的注意 料带拼接是在所使用的料带元件剩余不多时开始进行的作业 。如果在元件还有较多的情况 下进行拼接，则会导致被卷曲的 料带超过料卷直径。 在此状态下安装料卷托架后， 除了料带和供料器产生干涉， 也会导致外沿松开的料带扭曲， 成为料带送料不良的原因。 请注意，不要使被卷曲的料带超 过元件料卷的直径。 运用供料器自由配置功能时的注意事项 在供料器自由配置…
QD142-14 4. 生产
NXT II 系统手册 49

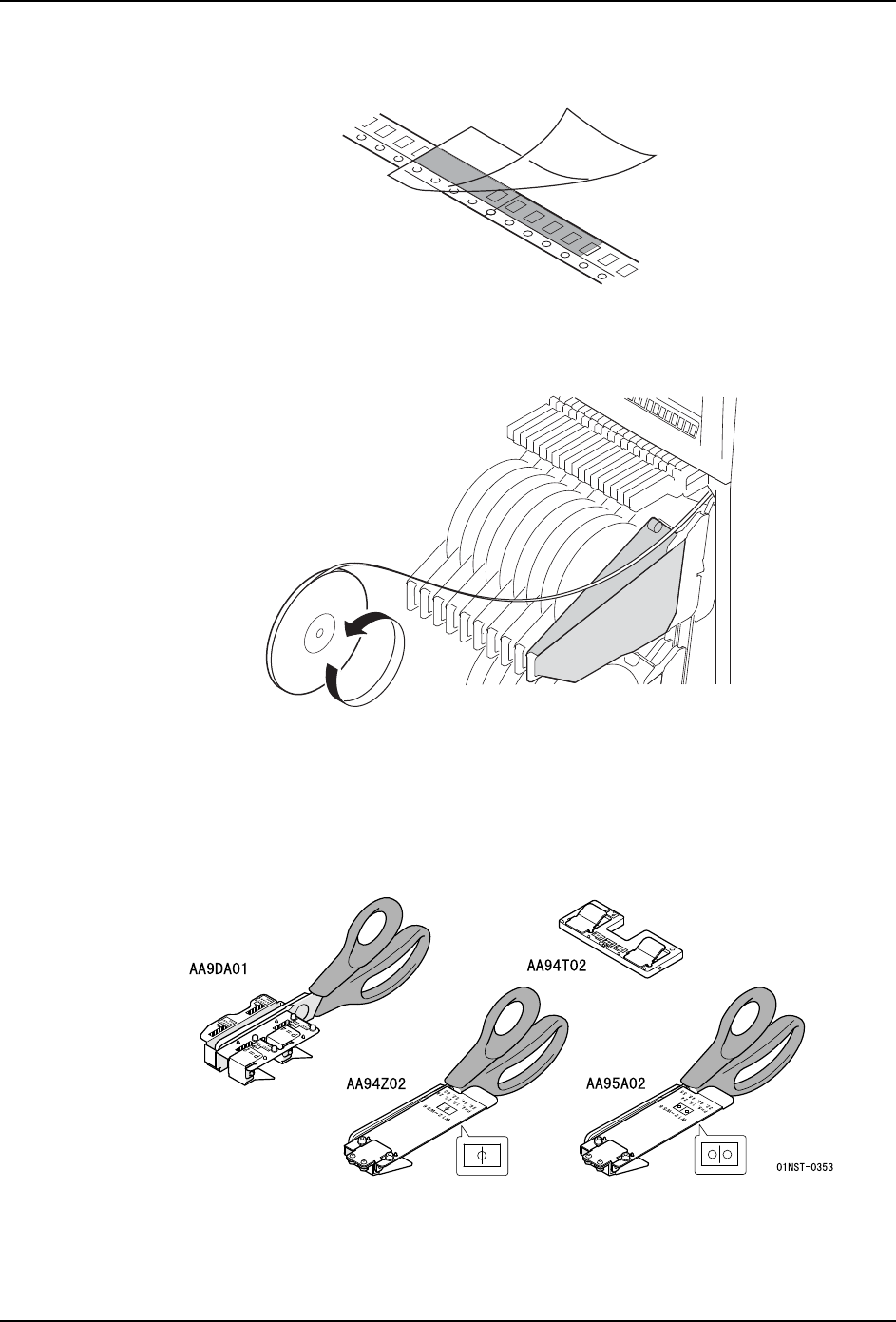

11.缓慢地将料带拼接料带的表面薄膜上的表面蓝色部分剥离。留下已结合在料带上的黄色
胶纸。
12.拆下料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。
13.将旧料带卷到新料带上， 将料卷安装到料卷托架上。
14.如果使用了 Fujitrax，当触摸 KIT Handy 上显示的信息后，就会将完成料带拼接这一事
件被告给 Fujitrax。
至此，完成料带拼接作业。
如果使用以下列举的料带拼接治具进行作业时，请参照 [FUJI 智能供料器料带拼接金属
检测部分使用说明书 ]。
1;763/
NXTSPL009b
4. 生产 QD142-14
50 NXT II 系统手册

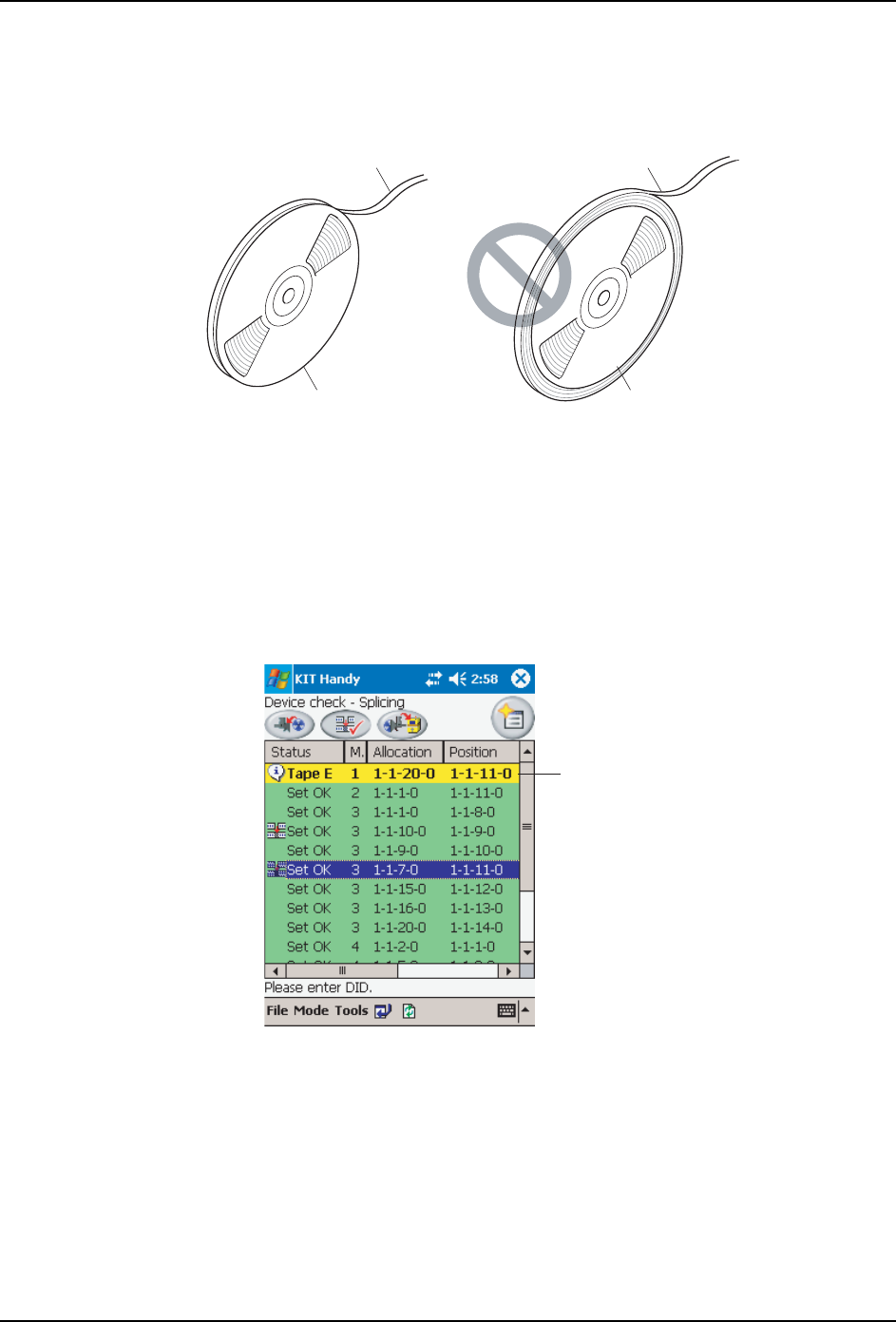

料带拼接的时机和卷曲料带时的注意
料带拼接是在所使用的料带元件剩余不多时开始进行的作业。如果在元件还有较多的情况
下进行拼接，则会导致被卷曲的料带超过料卷直径。
在此状态下安装料卷托架后，除了料带和供料器产生干涉，也会导致外沿松开的料带扭曲，
成为料带送料不良的原因。
请注意，不要使被卷曲的料带超过元件料卷的直径。
运用供料器自由配置功能时的注意事项
在供料器自由配置功能运用时的料尽预告画面上显示被安装了供料器的料槽和Job中所指定
的料槽。对被安装在 [ 现在位置 ] 的料槽上的供料器进行料带拼接。
该画面上，发生了料尽预告的供料器是被安装在 [1-1-20-0] 上的供料器，Job 中所指定的
是 [1-1-11-0]。
6<66
ܗӊ᭭ो
ܗӊ᭭ो
᭭ᏺ
᭭ᏺ
6<66
ܗӊ᭭ሑ᭭キ
QD142-14 4. 生产
NXT II 系统手册 51
4.6.2 供料器的更换

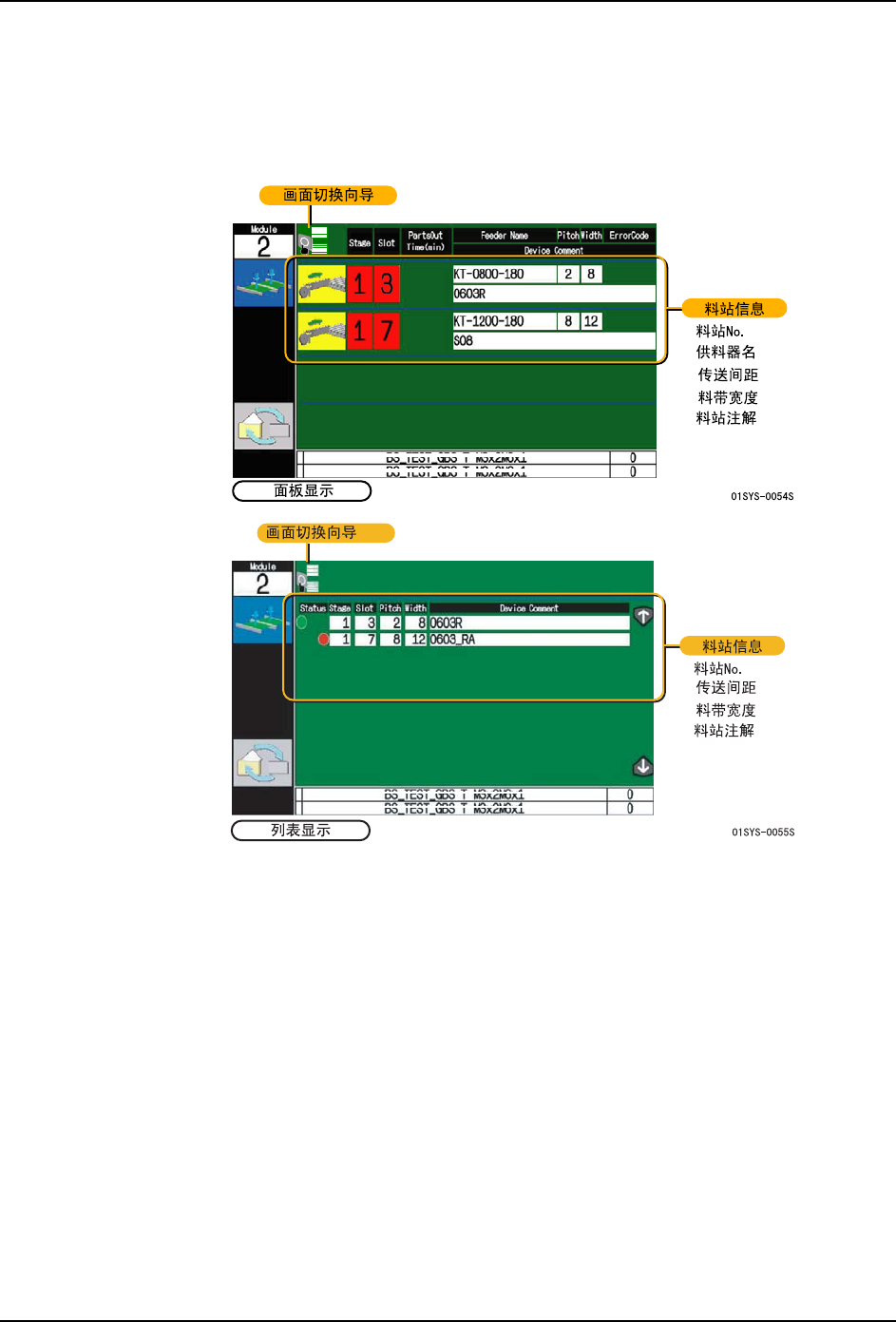

当生产中发生料尽时，就会显示供料器更换向导画面。
供料器更换向导画面有[面板显示]和[列表显示]的2种类型。2个画面通过按下操作面
板的 OK 按钮进行切换。
在料槽信息中除了安装供料器时所需要的料槽 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序来显示。
·次料站组中的供料器是不能进行生产的供料器。
·初始供料器比次供料器优先显示。
·在相同条件下，从料槽 No. 小的供料器开始顺序显示。
在 [ 列表显示 ] 画面上，能够知道安装更换供料器的场所。按上下键（箭头键），画面就会
切换，能够参照全部供料器。
备注 )请根据作业向导画面的指示进行供料器更换操作。也可以在生产中进行供料器的更
换。另外，在这里虽然说明了料带供料器的卸下和安装方法，对于管装供料器的步骤也
同样如此。
使用和不使用 Fujitrax Verifier 时的作业是不相同的。不使用 Fujitrax Verifier 时，请
在操作画面上确认元件料尽后，跳到步骤 5。
