QD142-14 4. 生产
NXT II 系统手册 167
无停止供应功能的运用
关于料盘单元 -L 的料盘元件补充向导，请参照 " 4.9 向料盘单元 -L 补充料盘元件 "。这
里，对托架的料盘配置进行说明。

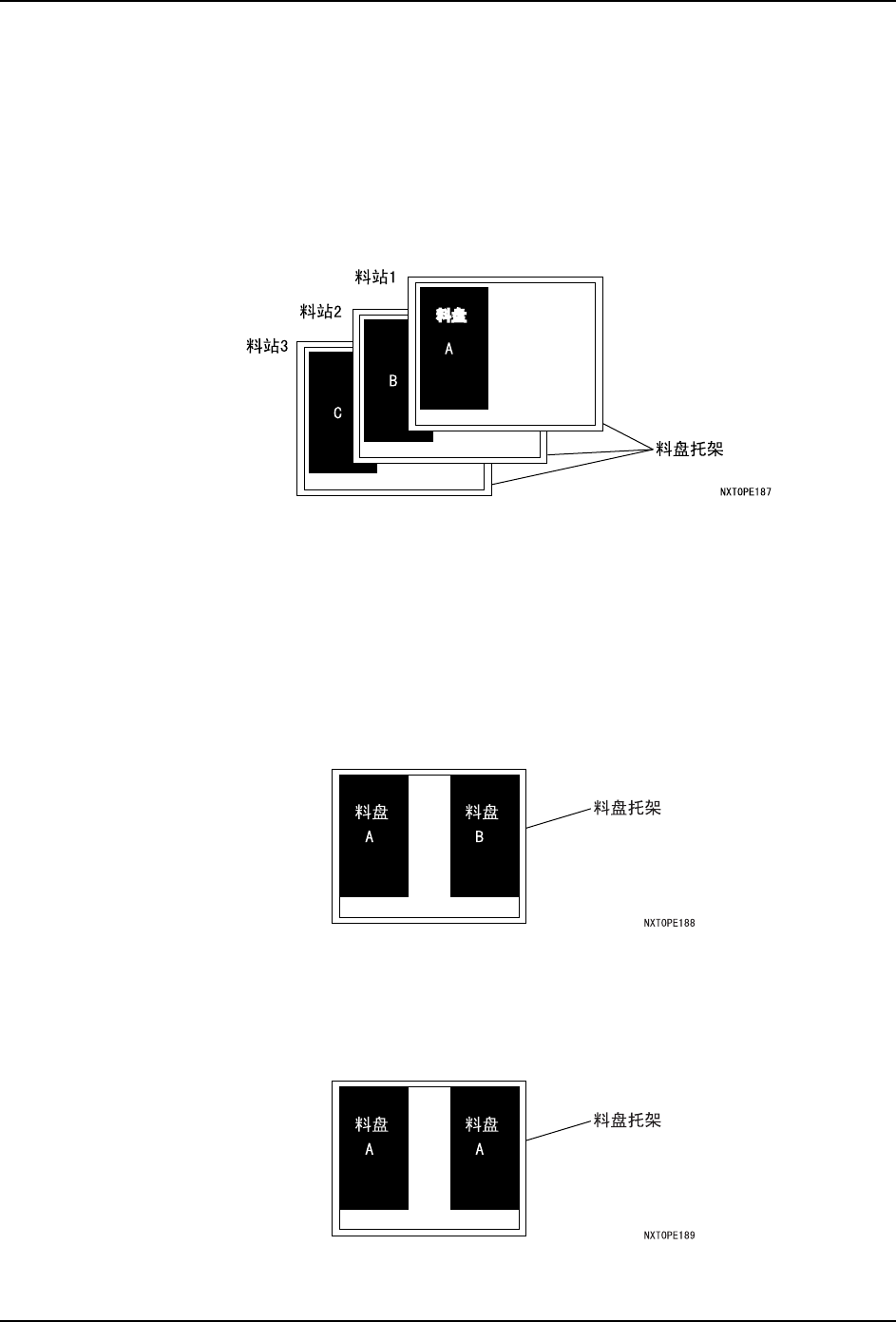

关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 )上图虽然 3 个料盘托架上各放置 1 个料盘，但是在应用无停止供应功能时，还需要 1
个料盘供应用的托架。
但是，也可以应用以下形式的配置 （1 个托架上放置 2 个料盘）。此时，对放置在副料槽 1
和 2 上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到托架上时，请使用 KIT Handy 进行吸取位置指定。
将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个副料槽中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的副料槽上放
置料盘。
4. 生产 QD142-14
168 NXT II 系统手册
关于运用无停止供应功能时的异常
对应用无停止供应时发生的异常和对策进行说明。

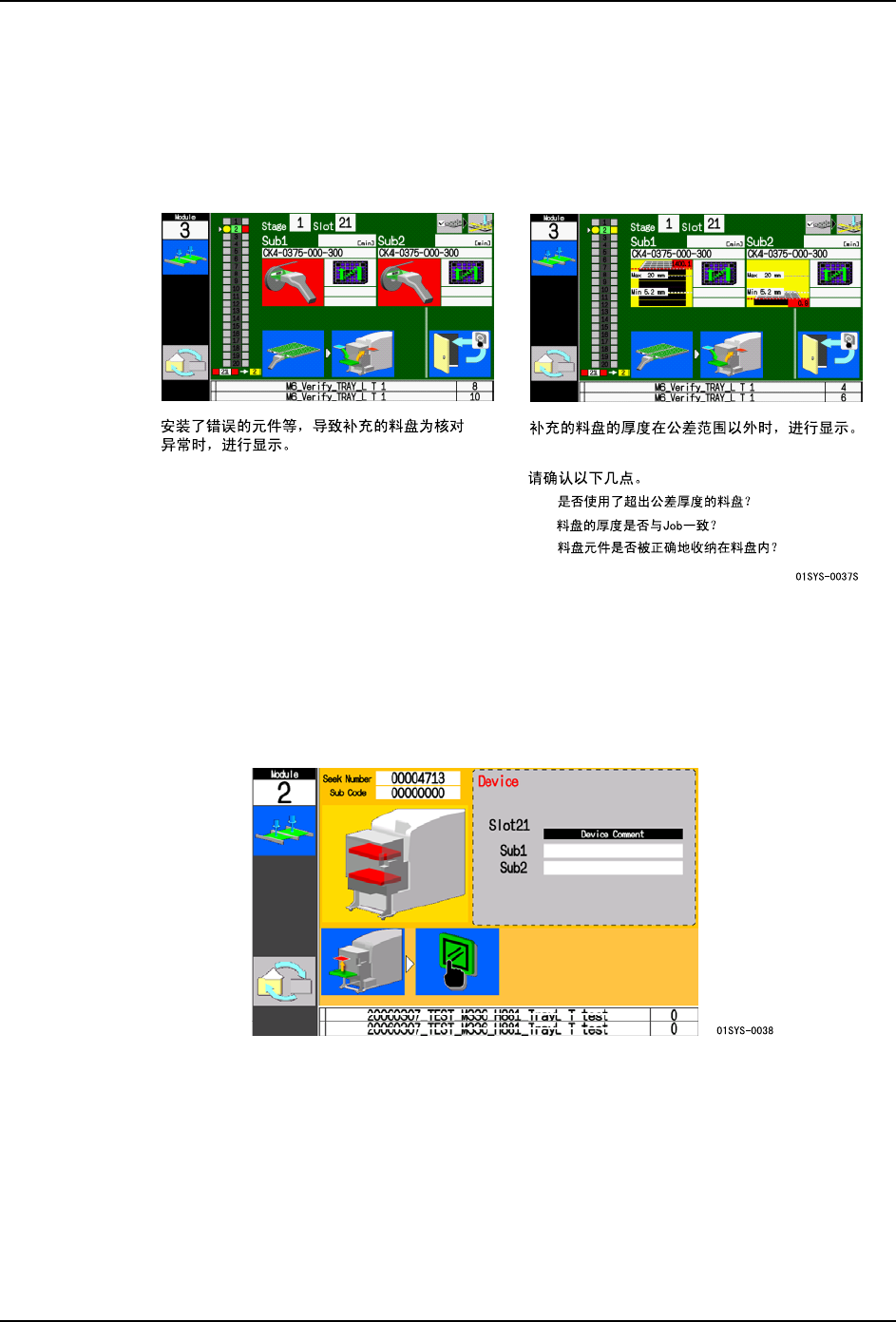

补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
请在确认内容后安装正确的料盘。
进行托架返回的料槽上有别的托架时
虽然操作者进行了向供应部补充料盘，但是在被补充的托架所要移动的料槽上有别的托架
时，显示以下的异常向导。
a. 请取出补充给供应部的托架。
b. 请打开正面门，确认被设置在对象的料槽上的料盘。必要时，重新安装正确的料盘。
c. 请关闭正面门，按下操作面板的 READY ON 按钮。
QD142-14 4. 生产
NXT II 系统手册 169

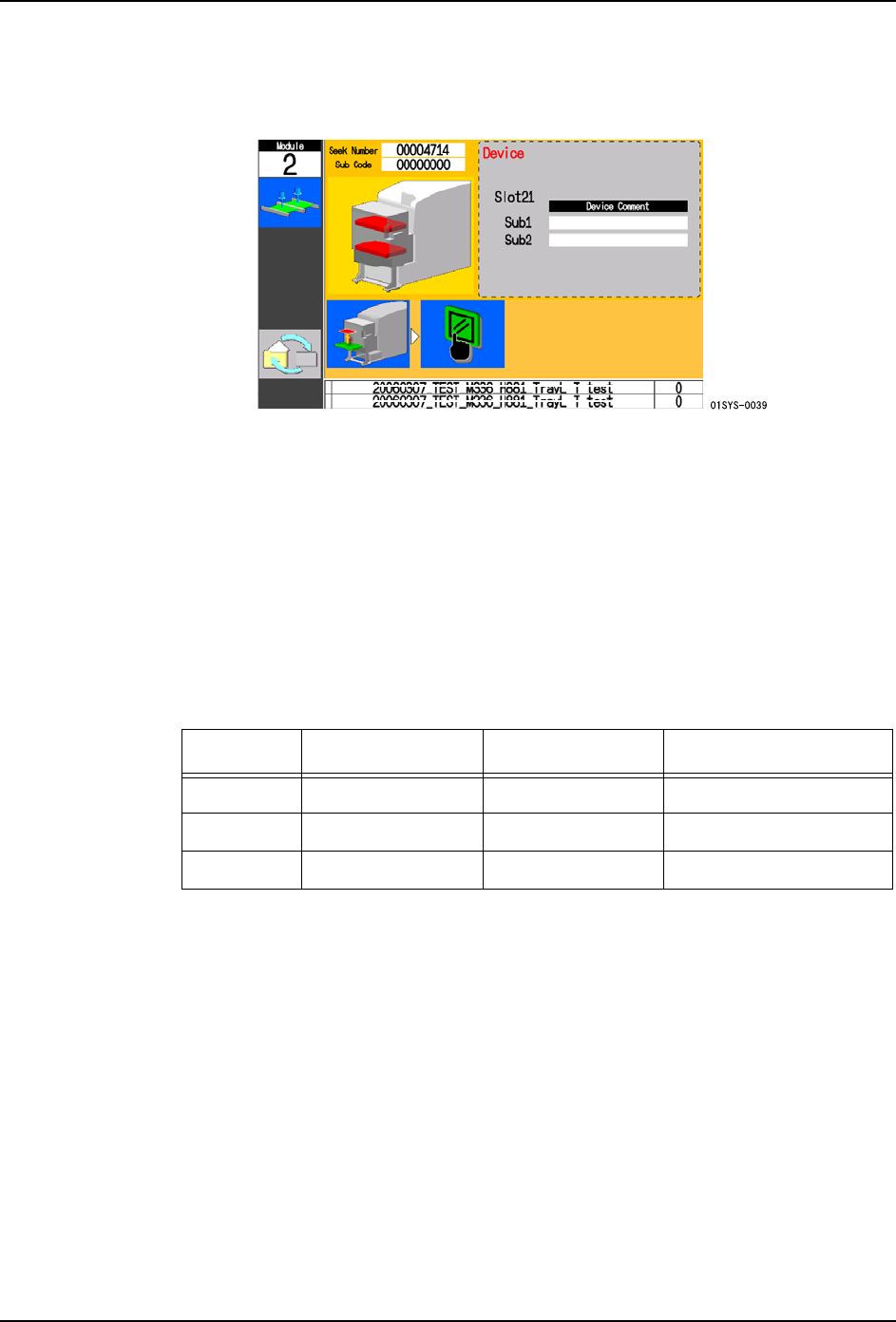

供应部中有移动目的地不明的料盘时
虽然操作者进行了向供应部补充料盘，但是被补充的托架移动目的地的料槽不明确时，显示
以下的异常向导。
a. 请取出补充给供应部的托架。
b. 按下操作面板的 READY ON 按钮。
运用无停止供应功能时的注意事项
1. 当测出放置在供应部的料盘元件高度检查异常时，虽然机器会将料盘托架返回到供应
部，但是 KIT Handy 上仍显示 [SetOK]。请确认料盘元件高度，重新使用 KIT Handy 进行
验证。
2. 当进行了以下形式的 Job 切换后，可能机器侧与 KIT Handy 侧的状态不同。因此在 Job
切换后，当机器处于 START 等待状态时，请根据 KIT Handy 的显示进行验证。
3. 在同时应用无停止供应功能与料站跳过功能时，请不要跳过料槽 21 的料盘元件。已指定
了跳过时，请执行手动模式的电路板排出指令。
Job 变更前 Job 变更后 将 Job 复原
Job JOB A Slot-1 使用 JOB B Slot-1 使用 JOB A Slot-1 使用
NXT-2 机器 Set OK 未使用 料站注解不一致
KIT Handy Set OK 未使用 未检查
