5. 换线 QD142-14 274 NXT II 系统手册 5.7.4 料盘箱的成批更换 能够拆装料盘单元 -LT 的上下的料盘箱。通过 将安装了料盘 的料盘箱安装到料 盘单元 -LT 中，能够缩短换线时间。这里， 说明料盘箱的更换方法。 1. 请 按下料盘箱更换侧 的 MAGA ZINE CLAMP 按 钮。 料盘箱有上 下 2 层 。 请按下要更换料盘 箱 一侧的按钮。 备注 )被安装在料盘单元 -LT 中的料盘箱的夹紧被解除。 …
QD142-14 5. 换线
NXT II 系统手册 273

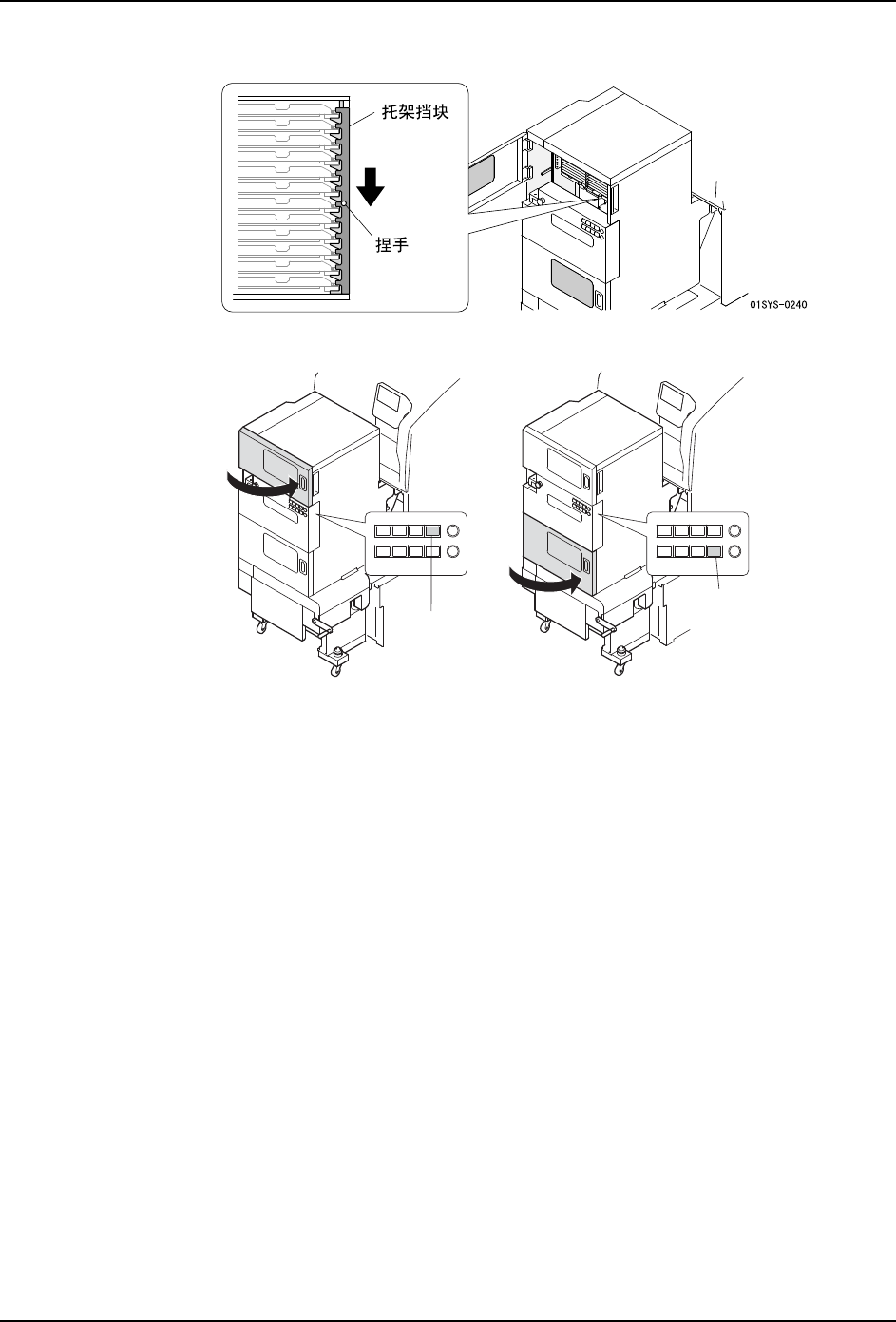

11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )轻轻关闭正面门，使得料盘单元 -LT 不受到冲击。
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
5. 换线 QD142-14
274 NXT II 系统手册

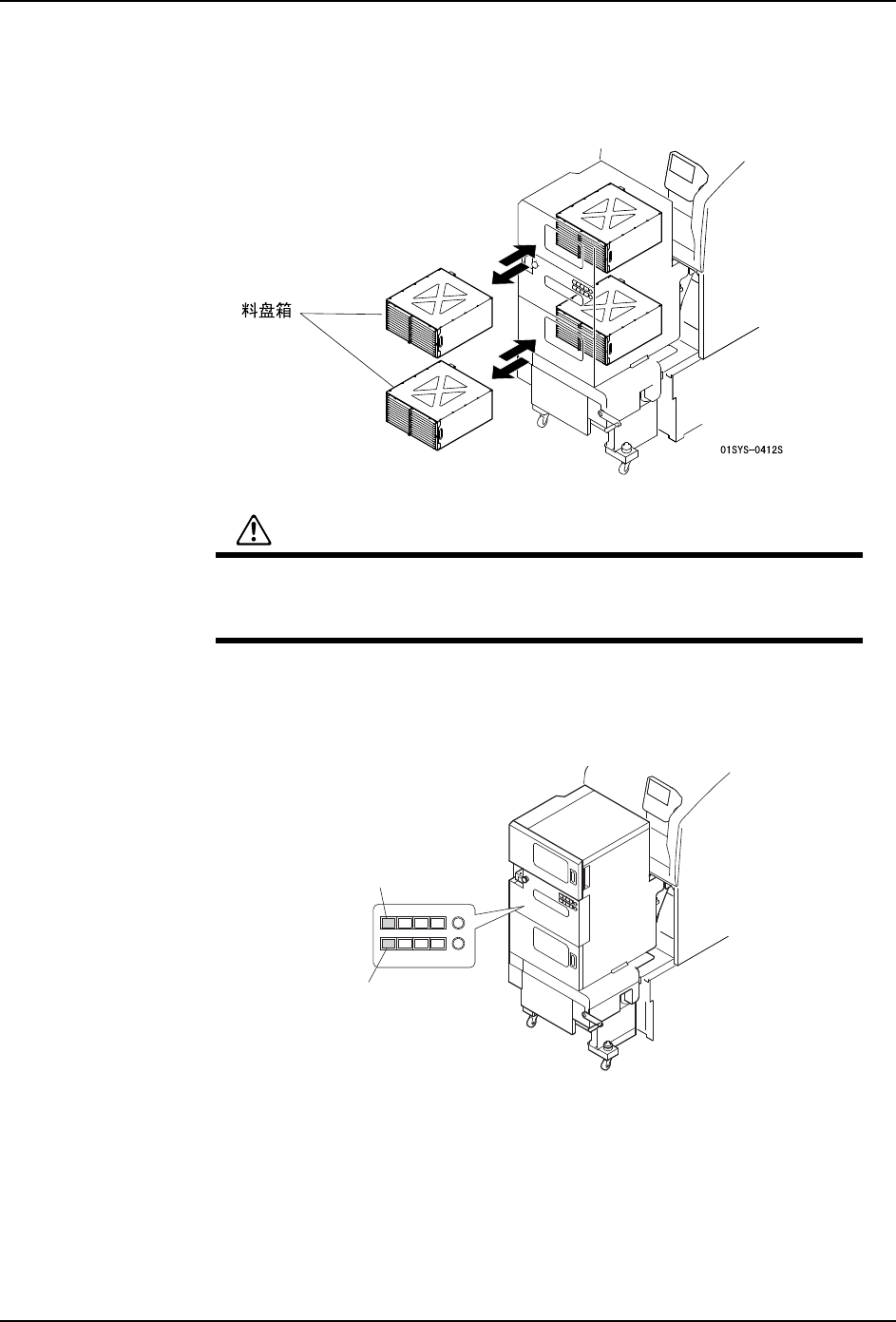

5.7.4 料盘箱的成批更换
能够拆装料盘单元 -LT 的上下的料盘箱。通过将安装了料盘的料盘箱安装到料盘单元 -LT
中，能够缩短换线时间。这里，说明料盘箱的更换方法。
1. 请按下料盘箱更换侧的 MAGAZINE CLAMP 按钮。料盘箱有上下 2 层。请按下要更换料盘箱
一侧的按钮。
备注 )被安装在料盘单元 -LT 中的料盘箱的夹紧被解除。
注意
更换时，请务必注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
㧔Ϟջ㧕
6<6
0$*$=,1(
&/$03ᣝ䪂
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
QD142-14 5. 换线
NXT II 系统手册 275
2. 打开料盘单元 -LT 的正面门。请打开料盘箱更换侧的门。
3. 从料盘单元 -LT 中取出料盘箱。
a. 请滑动料盘箱挡块。
b. 拉出载有料盘箱的板。请慢慢地拉出，直到被锁定为止。
c. 将料盘箱挪到跟前，从料盘单元 -LT 中取出。
