NXT2系统手册.pdf - 第246页
4. 生产 QD142-14 226 NXT II 系统手册 b. 控制系统的设定 ·[Energy saving mod e]：[ON] ·[Control related e nergy saving m ode]：[ON] ·[Control related e nergy saving m ode timer]：[10 ～ 3600](seconds) 节能功能的运用 该功能存在显示系统节能模式和 控制系统节能模式。 显示系统的…
QD142-14 4. 生产
NXT II 系统手册 225
4.12.29 节能功能
停止操作画面和信号塔等的显示，或者停止伺服马达和真空泵的运转，减少电力消耗的功
能。
一定时间内没有操作向导和按钮的操作时，或者持续处在生产的停止状态时，机器就会切
换到节能模式。
备注 ) 节能功能对应了 NXT V5.40 或更高版本。

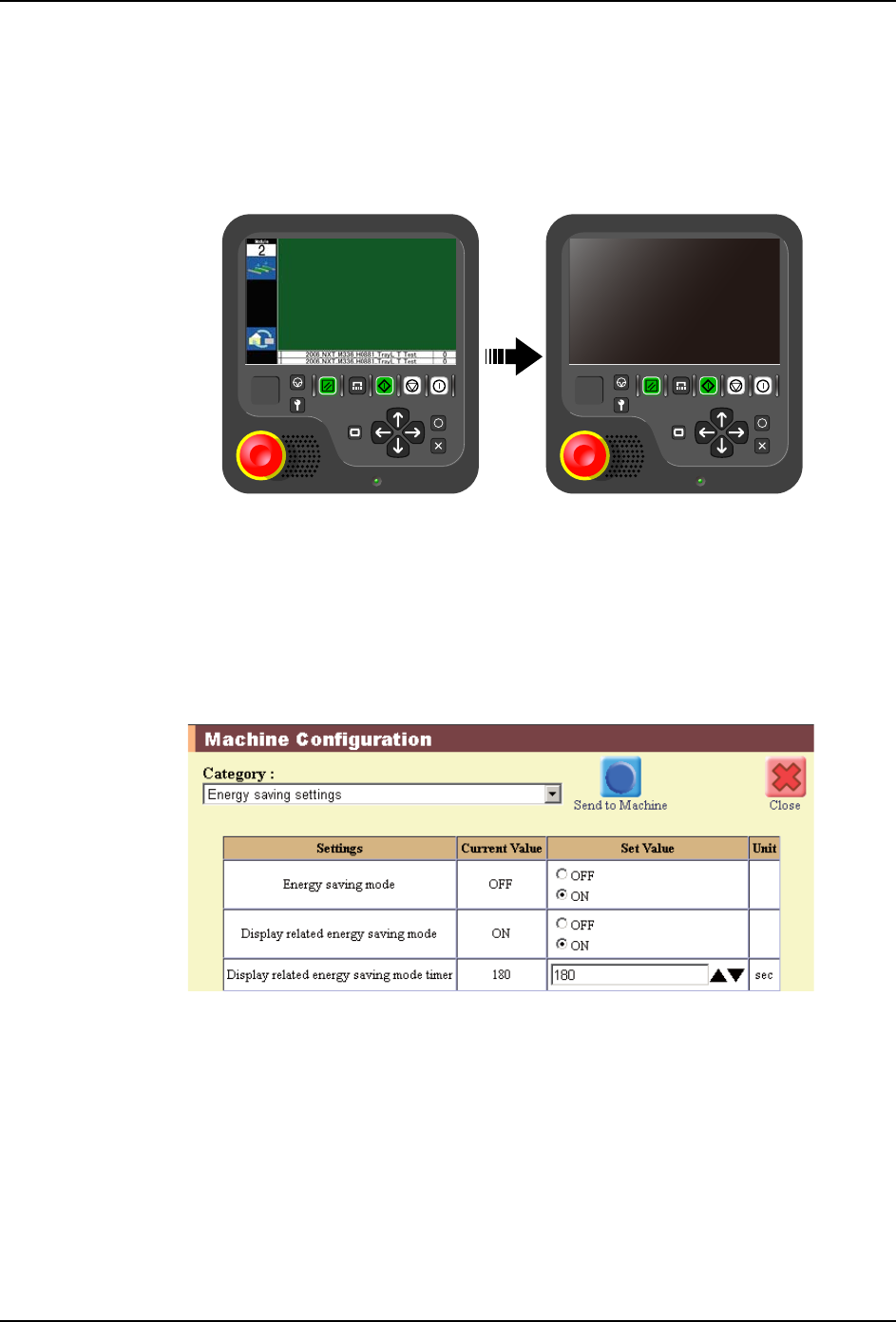

节能功能设定步骤
请在辅助软件的 [Machine Configuration] 画面上，进行节能设定。
a. 显示系统的设定
·[Energy saving mode]：[ON]
·[Display related energy saving mode]：[ON]
·[Display related energy saving mode timer]：[10 ～ 3600](seconds)
01SYS-0581
01SYS-0582E
4. 生产 QD142-14
226 NXT II 系统手册
b. 控制系统的设定
·[Energy saving mode]：[ON]
·[Control related energy saving mode]：[ON]
·[Control related energy saving mode timer]：[10 ～ 3600](seconds)
节能功能的运用
该功能存在显示系统节能模式和控制系统节能模式。
显示系统的节能模式
1. 生产中，当达到以下的状态时，机器就会变成节能模式，操作画面和信号灯熄灯。
a. 一直不出现对操作者的操作要求，经过了所设定的时间。
b. 一直没有按钮操作，经过了所设定的时间。
2. 当变成元件补充等要求操作者的操作时，节能模式就会被解除，向导画面和信号灯亮
灯。
01SYS-0583E
01SYS-0584
QD142-14 4. 生产
NXT II 系统手册 227

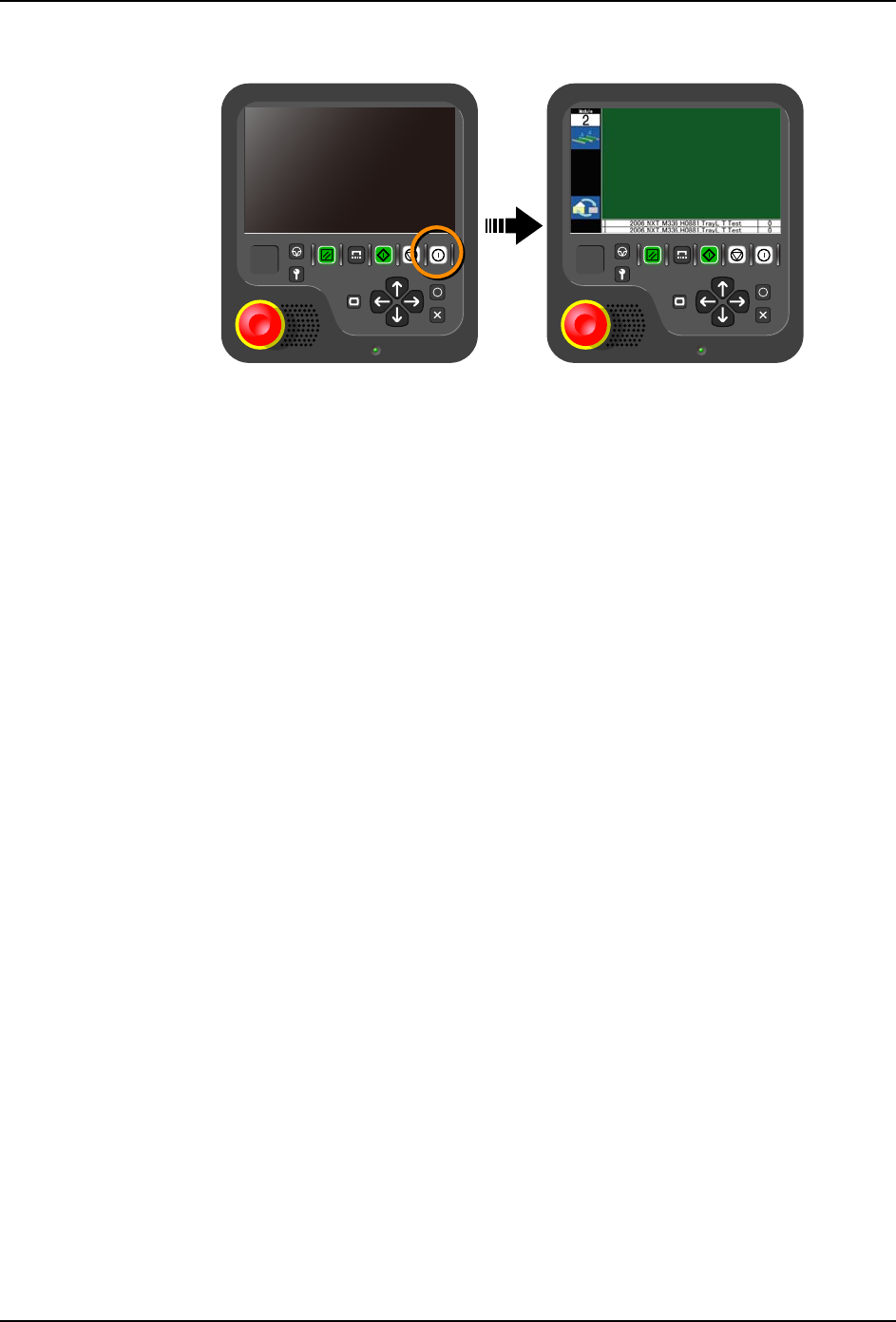

3. 想要解除节能模式时，请按下 POWER 按钮。
备注 ) 1.按下 EMERGENCY 按钮也能够解除节能模式。此时，机器进行紧急停止。
2.
机器处在显示系统的节能模式时，POWER 按钮和 EMEGENCY 按钮以外均无效。
控制系统的节能模式
1. 如果生产停止的状态经过了所设定的时间，机器就会变成节能模式，停止搬运轨道、各
伺服和真空泵。
2. 重新开始生产时，节能模式就会被解除。
注意事项
1. 机器处在显示系统的节能模式时，不显示料尽预告向导。想要显示料尽预告向导时，请
将显示系统的节能模式功能设定为 OFF。
备注 ) 即使处在节能模式，Fujitrax 侧也能确认料尽预告。
2. 机器处在控制系统的节能模式时，机器正面的供料器按钮为无效。安装供料器等时，请
预先解除控制系统的节能模式。
01SYS-0585
