8.8 TcpIpSetting
基座在使用紧急模式启动时，为了变更基座的网络设定而使用。
8.8.1 准备作业
请事先进行以下的准备作业。
1. 准备收录有与机器安装软件相同版本的软件的光盘。
2. 将机器的主电源开关 OFF 后，取下 CPU 正面盖罩等。详细请参照 NXTII 机械手册的 「7.
部件的更换」- 「基座 CPU 箱的更换」。
3. 请准备交叉以太网电缆。需要可以连接模组和 PC 的长度。
备注 )根据使用 PC 情况，也可以使用直通电缆进行连接。
8.8.2 设定步骤
1. 使用事先准备电缆连接恢复后的 CPU 箱和 PC。
2. 将 PC 的 IP 地址变更为 “169.254.0.200”。
3. 将纽子开关向上设置。这样将 CPU 的电源 ON 时，CPU 就会以 emergency mode 启动。
4. 将机器的主电源开关为 ON。
备注 )虽然操作面板显示出开机错误，但是请继续作业。
5. 将收录有软件的光盘插入光盘驱动器中，从资源管理器中启动光盘。
6<66
㒑ᄤᓔ݇
QD142-14 8. NXT-2 软件工具
NXT II 系统手册 419
6. 双击 [NXT] 后，双击 [Tool]。
7. 双击 TcpIpSetting.exe 启动软件。
8. 在各自相应的文本框内指定新的 IP 地址、子网掩码以及默认值网关。
9. 指定机器的主电脑名。使用域时，请将域的信息也一起输入。
10.使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。
11.所有的设定结束后，单击 [ 应用 ] 后，将新的设定传送给机器。
12.单击 [ 结束 ]，结束软件。
13.将机器的主电源开关设置为 OFF。
14.将银色的纽子开关返回到向下。
15.将 PC 的 IP 地址返回到原来的数值。
16.重新启动机器，使新的网络设定有效。
8. NXT-2 软件工具 QD142-14
420 NXT II 系统手册
8.9 Equipment Check
能够进行所指定模组的各单元的信息取得和 I/O 状态及单动动作的确认。是一种在进行维修
保养时及故障发生时帮助进行恢复作业的工具。
8.9.1 Equipment Check 的安装
1. 将 NXT 软件 DVD(CD-ROM) 插入启动器中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 将 DVD(CD-ROM) 插入启动器
中内的 [PMemu.exe]。
3. 请从 [Setup support tools for the engineering panel] 的菜单中选择 [Select the
required images and install]。
4. 在安装组件的选择画面中，在 [Equipment Check] 中放入选择标记，点击 [Next]。软件
被安装，显示最后的步骤。
5. 单击 [Finish]，结束安装。
8.9.2 生产线上的机器的确认
当生产线上发生故障，现场进行恢复作业的时候，通过现场使用着的 PC 启动 Equipment
Check，进行机器的确认。

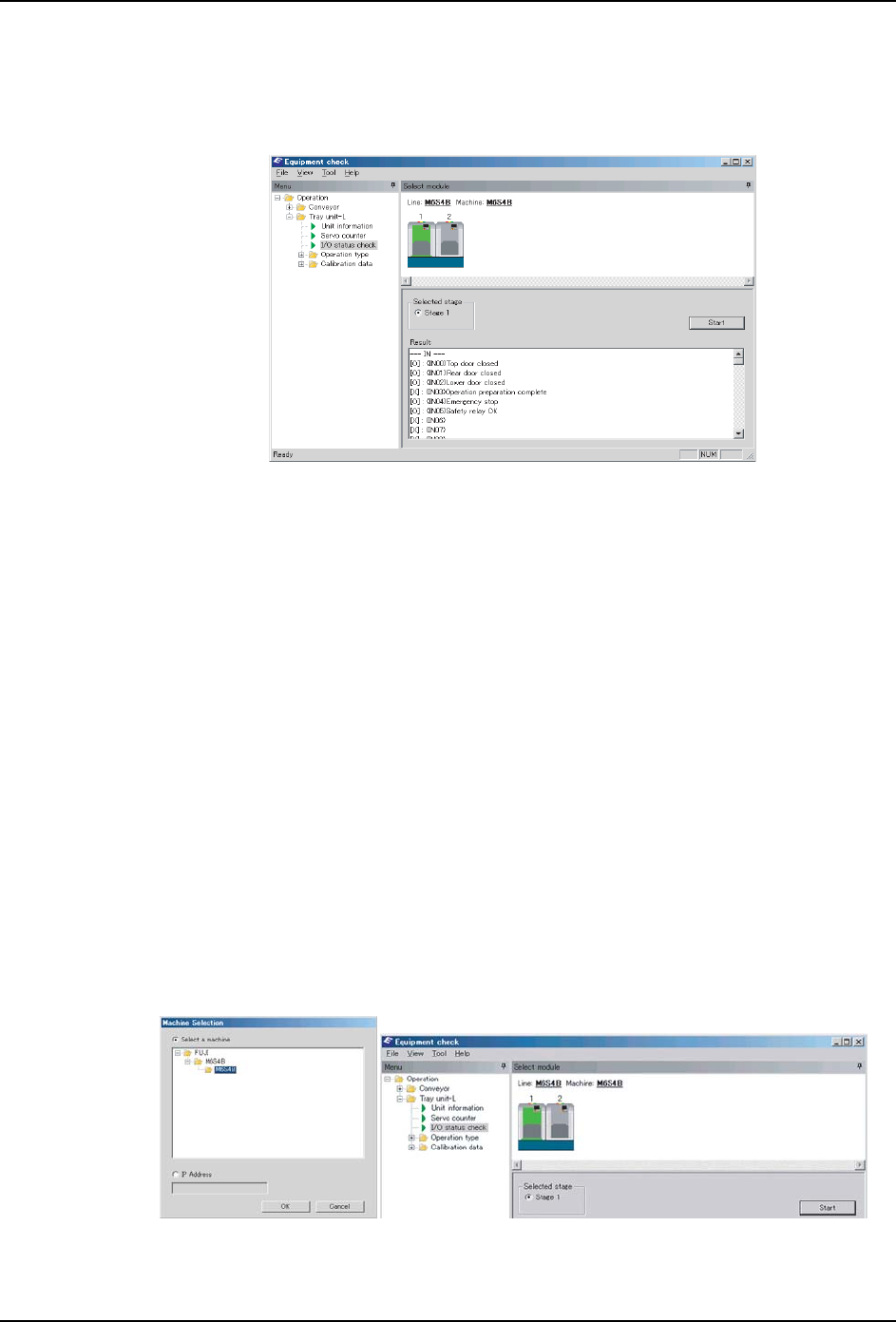

首先，在 [Machine Selection] 内选择对象机器。接着，从 EquipCheck 窗口的 [ 模组选择
] 框内选择进行操作的模组，进行 "8.9.4 通过传感器、I/O 确认故障的状态 " 中列举的确认。
备注 )进行料盘单元 -L、LT、LTC 的确认时，首先请确认生产中不使用的托架没有被安装在
料盘箱内。
