NXT2系统手册.pdf - 第111页
QD142-14 4. 生产 NXT II 系统手册 91 1. 打开料盘单元 -LTC 的正面门。正面门有上 下 2 层。请打开要补充料盘一侧的门。 2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于下降 状态时也可以半拉 出料盘托架。 此为便于操作员确认 元件状 态用的规格。补充料盘元件时，请务必抬起托架档块。…
4. 生产 QD142-14
90 NXT II 系统手册

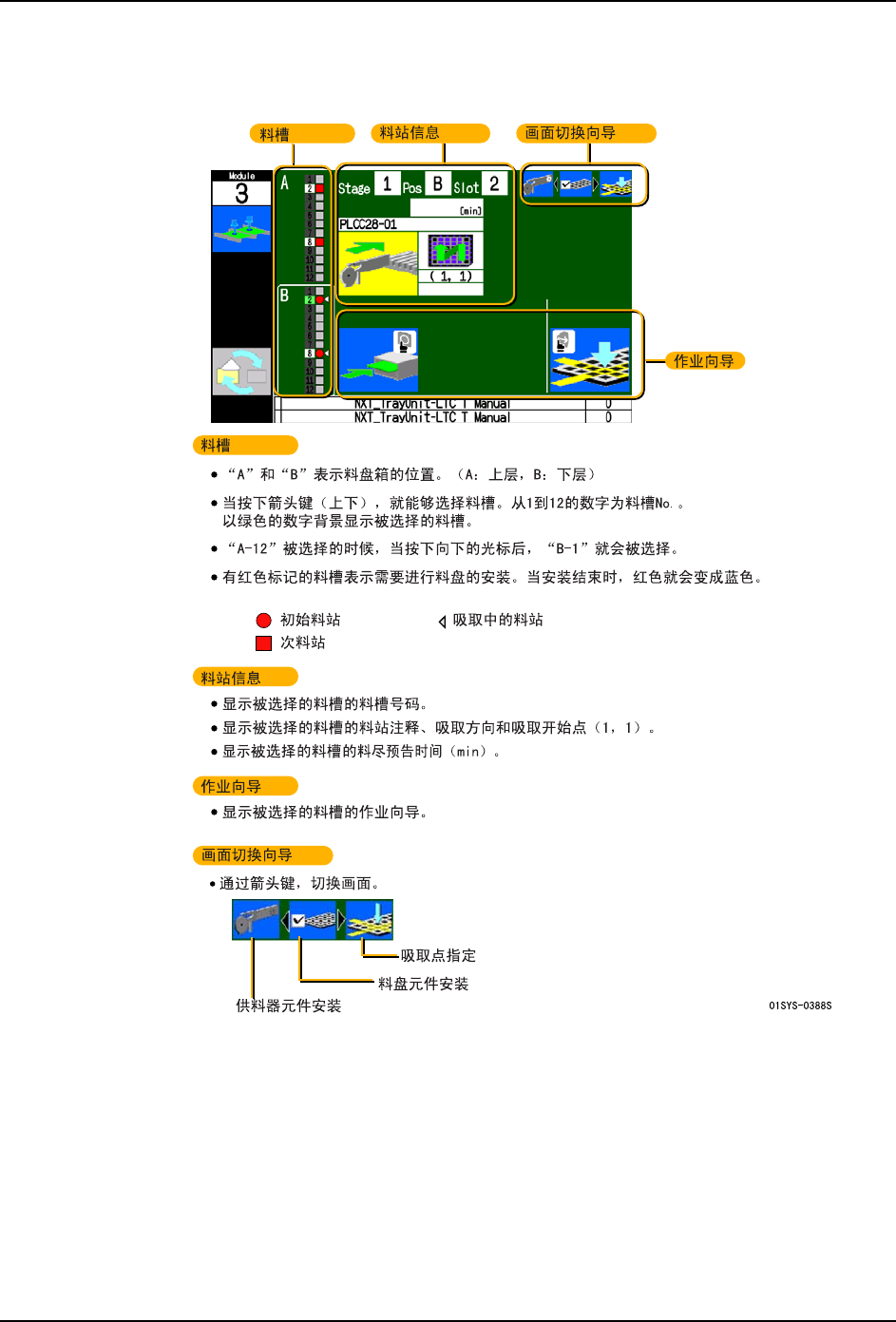

4.8.2 向导画面和补充步骤 （Verify OFF 时）
请确认元件补充向导画面。
QD142-14 4. 生产
NXT II 系统手册 91

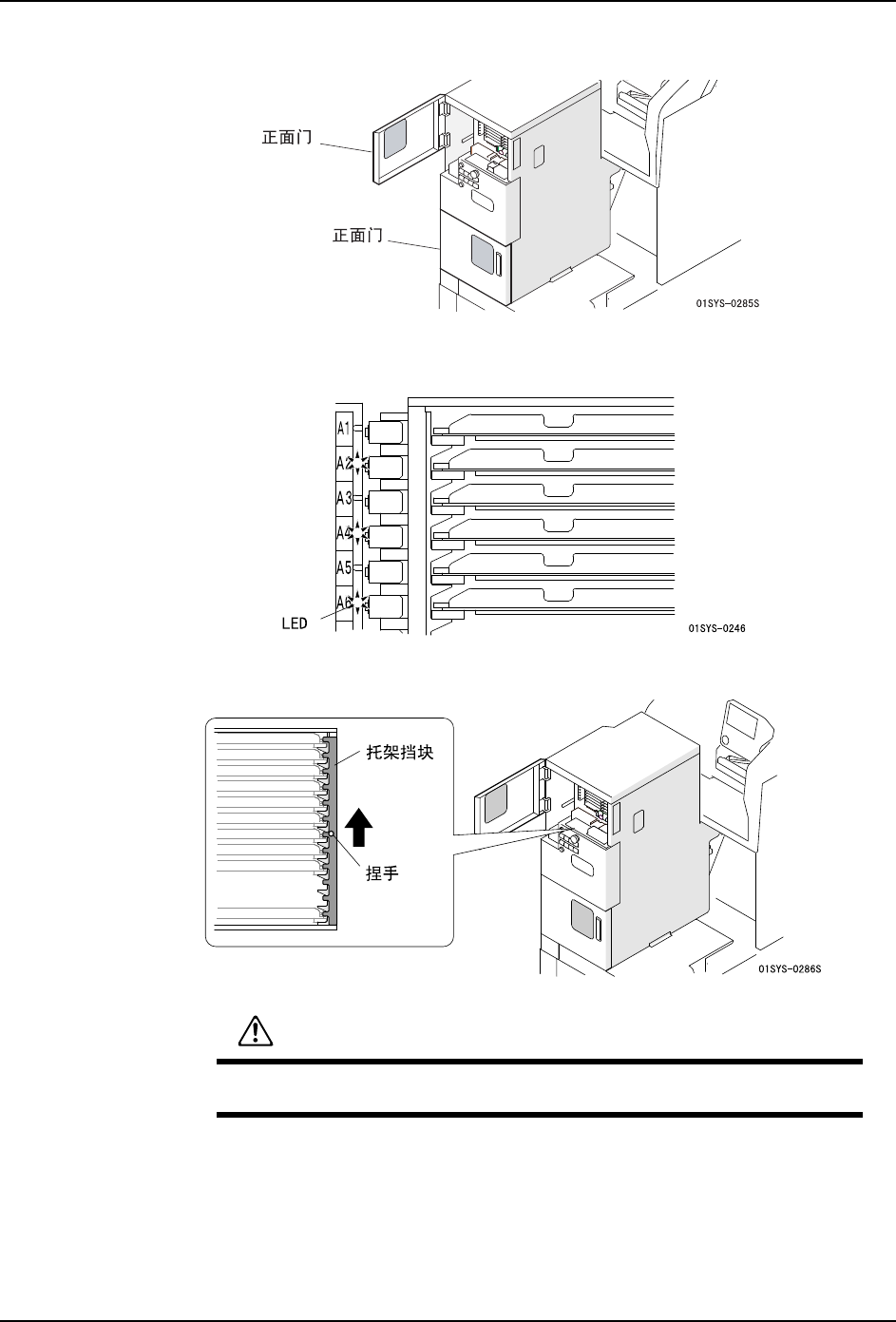

1. 打开料盘单元 -LTC 的正面门。正面门有上下 2 层。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。

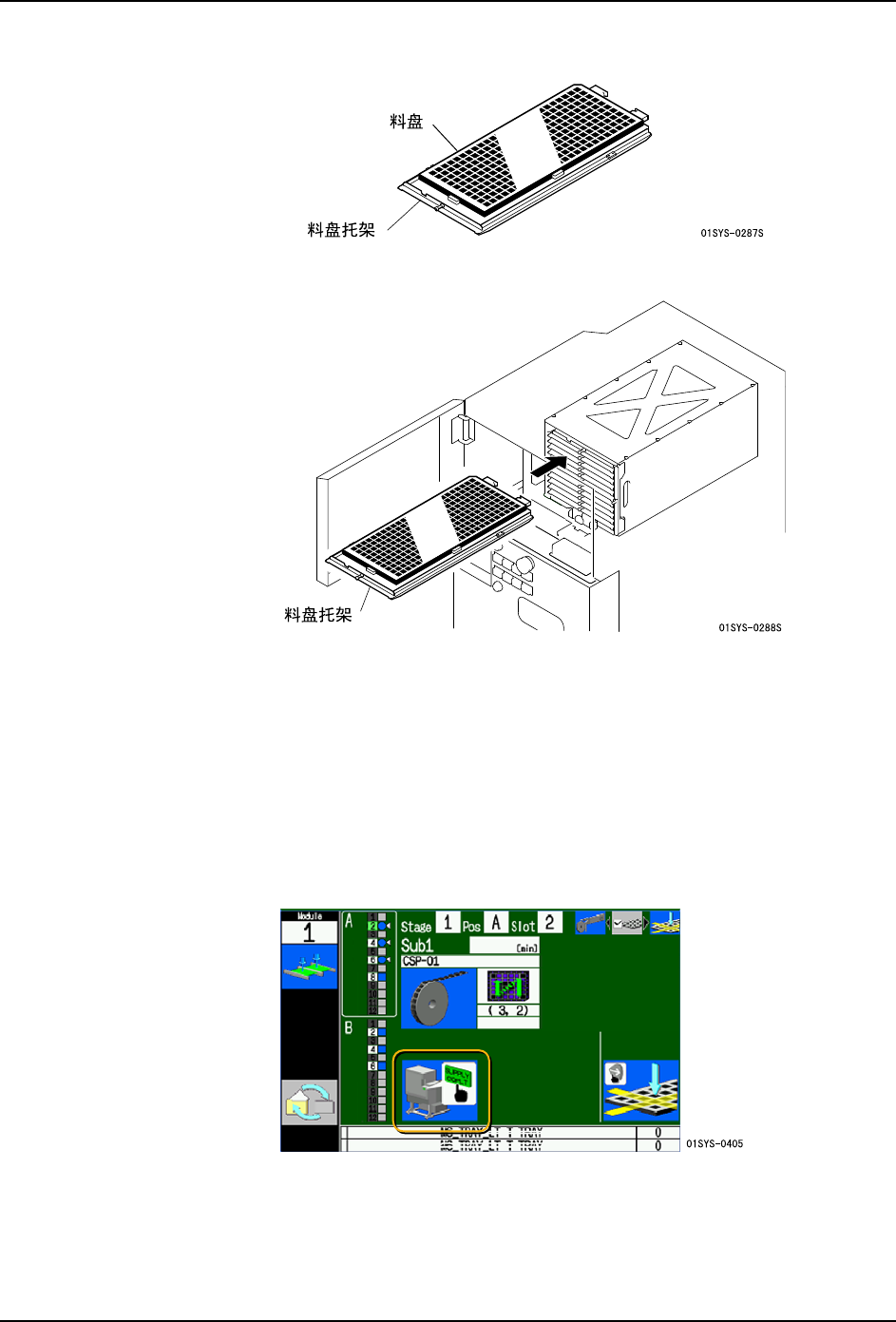

4. 从补充对象的料槽上拔出料盘托架。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
