4.10.5 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘单元 -M 的元件补充。但是，即使取消机器的
向导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行元件补充。请在以下的情况下利用
本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。

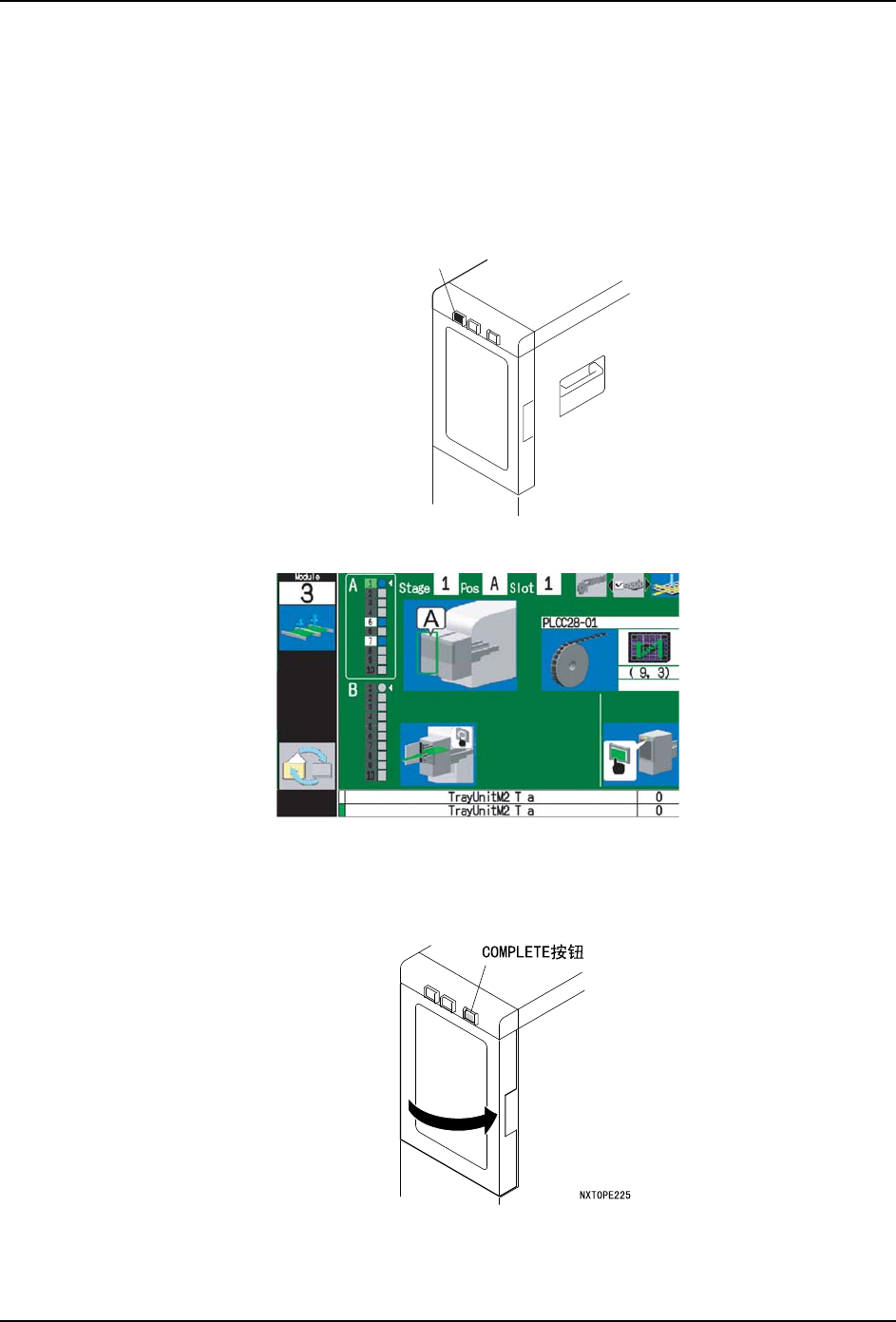

1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示出安装画面。料盘单元 -M 进行退避动作，成为可以进行供应的状态。
3. 打开正面门安装料盘元件。安装方法请参照 "4.10.1 向导画面和补充步骤 （Verify ON
时）" 或者 "4.10.2 向导画面和补充步骤 （Verify OFF 时）"。
4. 最后关闭正面门，按下 COMPLETE 按钮。
01SYS-0181S
6833/(3$576ᣝ䪂
01SYS-0182
4. 生产 QD142-14
126 NXT II 系统手册
4.11 发生错误的处理

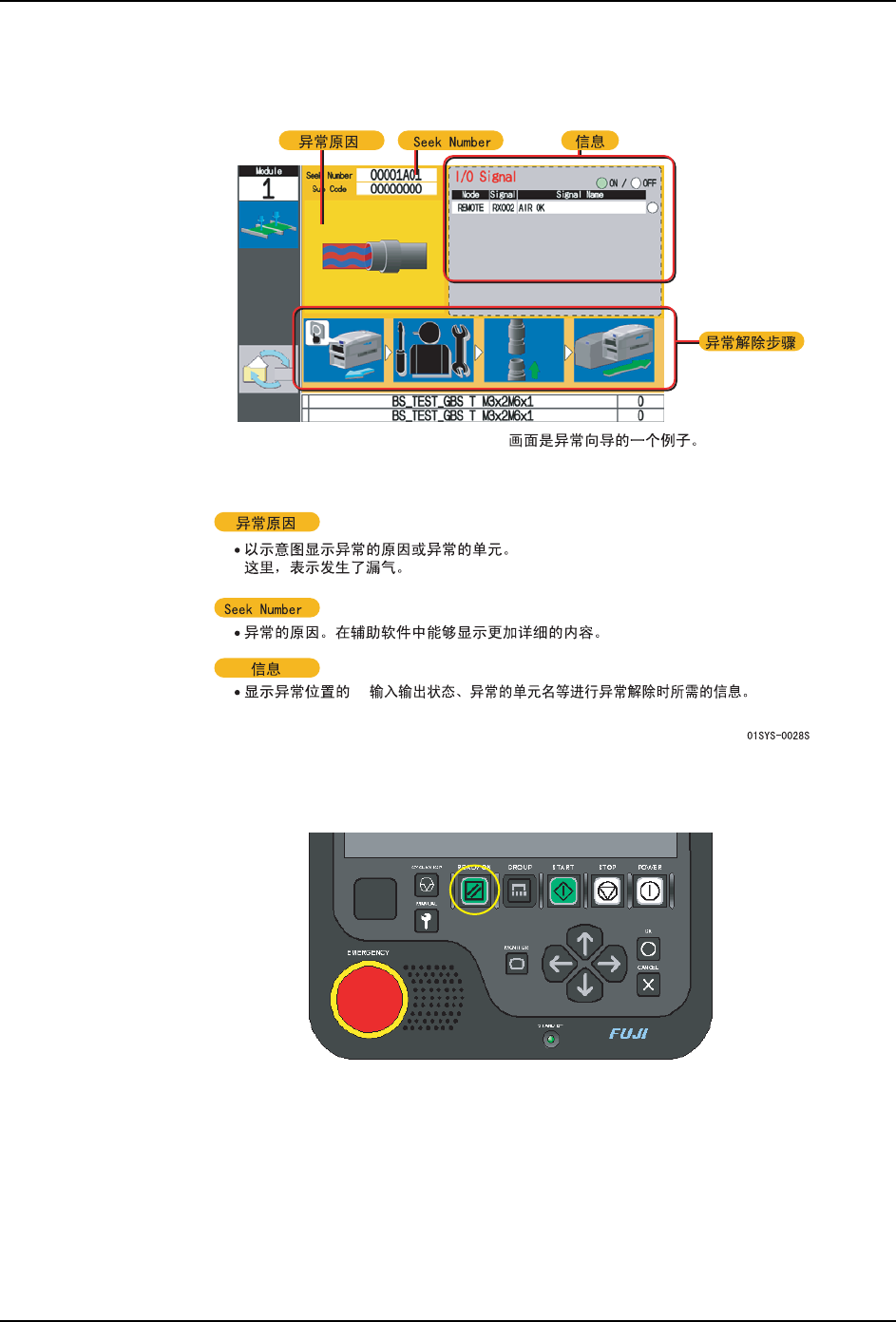

发生了某种异常后，显示出错误画面。
发生错误时，请参考下述的示意图委托维修保养人员或者技术员排除错误原因。
1. 必要时，请按 [READY ON] 恢复到通常的生产。
I/O
QD142-14 4. 生产
NXT II 系统手册 127
4.12 补充说明
4.12.1 模组故障时的搬运轨道搬运应用功能
模组内的单元或者伺服马达发生故障时，就不能进行基座上的全部生产线的生产。但是，尽
管有故障模组，通过只应用搬运轨道的搬运，也能够继续生产线的生产。
首先，请确定故障部位。根据故障的部位，有可能不能应用搬运轨道的搬运。
可以应用时，请通过以下的步骤进行准备 , 然后重新开始生产。
1. 请查看模组内部，确认是否有生产中的电路板。如果有电路板，请通过送出运转或者手
动指令取出电路板。
备注 )送出运转、手动指令的操作都不能进行时，请从辅助软件的远程控制指令中选择模组
松开。
2. 拉出发生了故障的模组后，请关闭主开关。
3. 仅可能排出故障处。例如，如果工作头发生了故障，请卸下工作头。
4. 通过 Fuji Flexa 作成对应故障模组的 Job。编辑当前的生产中使用的 Job，请将分配给
故障模组的供料器和顺序分配给其他的模组。
备注 )优化时，请不要进行 [ 供料器的再配置 ]。有可能将供料器分配给故障模组。
5. 请打开主开关，进入睡眠模式。
6. 通过辅助软件将故障的模组设定成应用搬运轨道的搬运。从 [ 模组功能设定 ] 中选择 [
故障时应用 ] 并设定成 [ 只是电路板搬运 ]。
备注 )如果是双模组，将左右双方的模组设定为搬运轨道搬运应用。
7. 请按 POWER 按钮变成唤醒模式并返回模组。

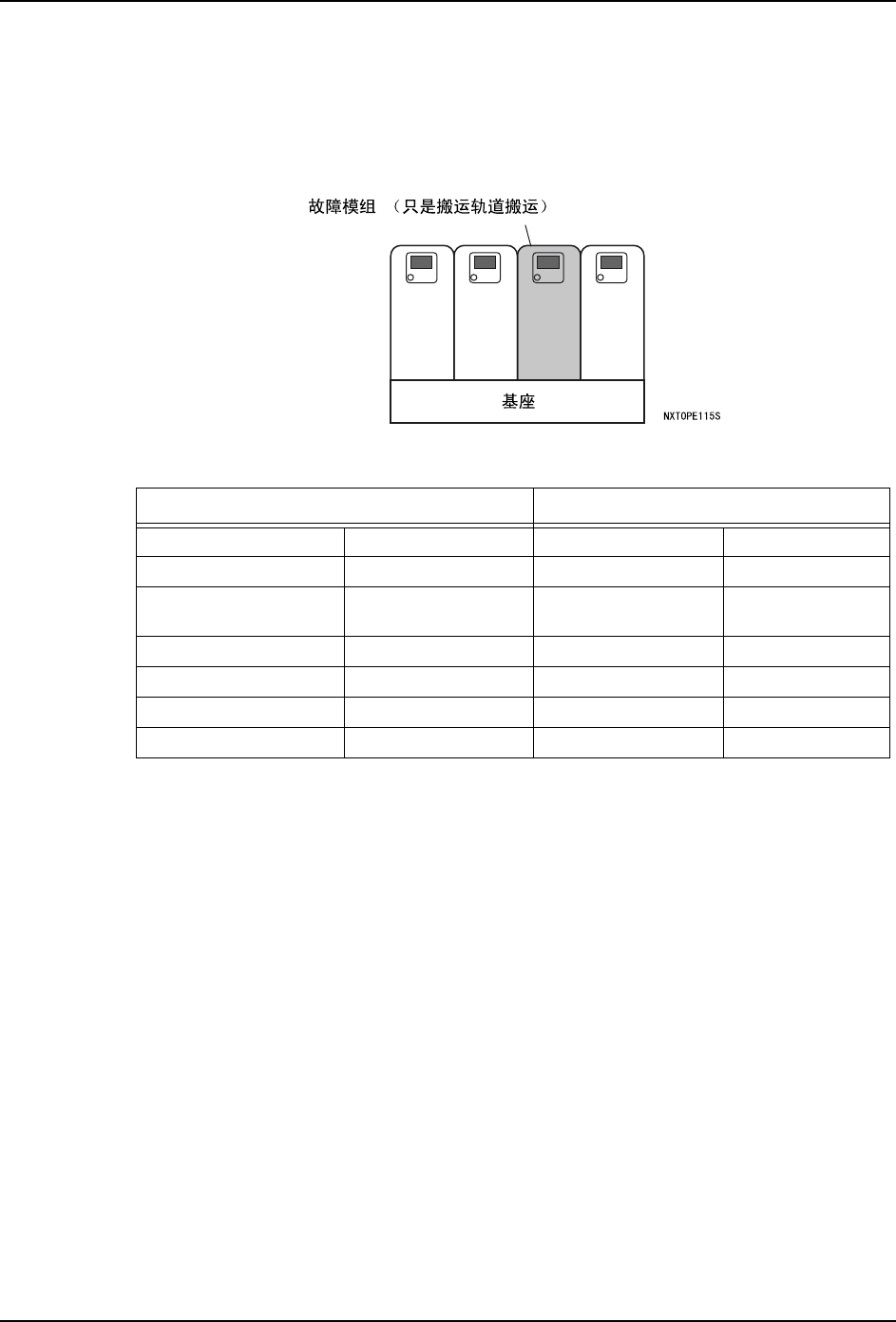

可以应用 不能应用
伺服放大器 伺服马达 CPU 电路板 伺服电路板
XY 机械手 机械手电缆 影像处理电路板 DIO
废料带处理单元 吸嘴更换器 远程控制 I/O 串行通信
(RS232C)
吸嘴置放台 定位相机 IEEE1394 操作面板
元件相机 料站单元 安全门
搬运轨道 模组控制箱
与气压有关
