4. 生产 QD142-14 64 NXT II 系统手册 1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。 2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于下降 状态时也可以半拉 出料盘托架。 此为便于操作员确认 元件状 态用的规格。补充料盘元件时，请务必抬起托架档块。 4…
QD142-14 4. 生产
NXT II 系统手册 63
4.7.1 向导画面和补充步骤 （Verify ON 时）

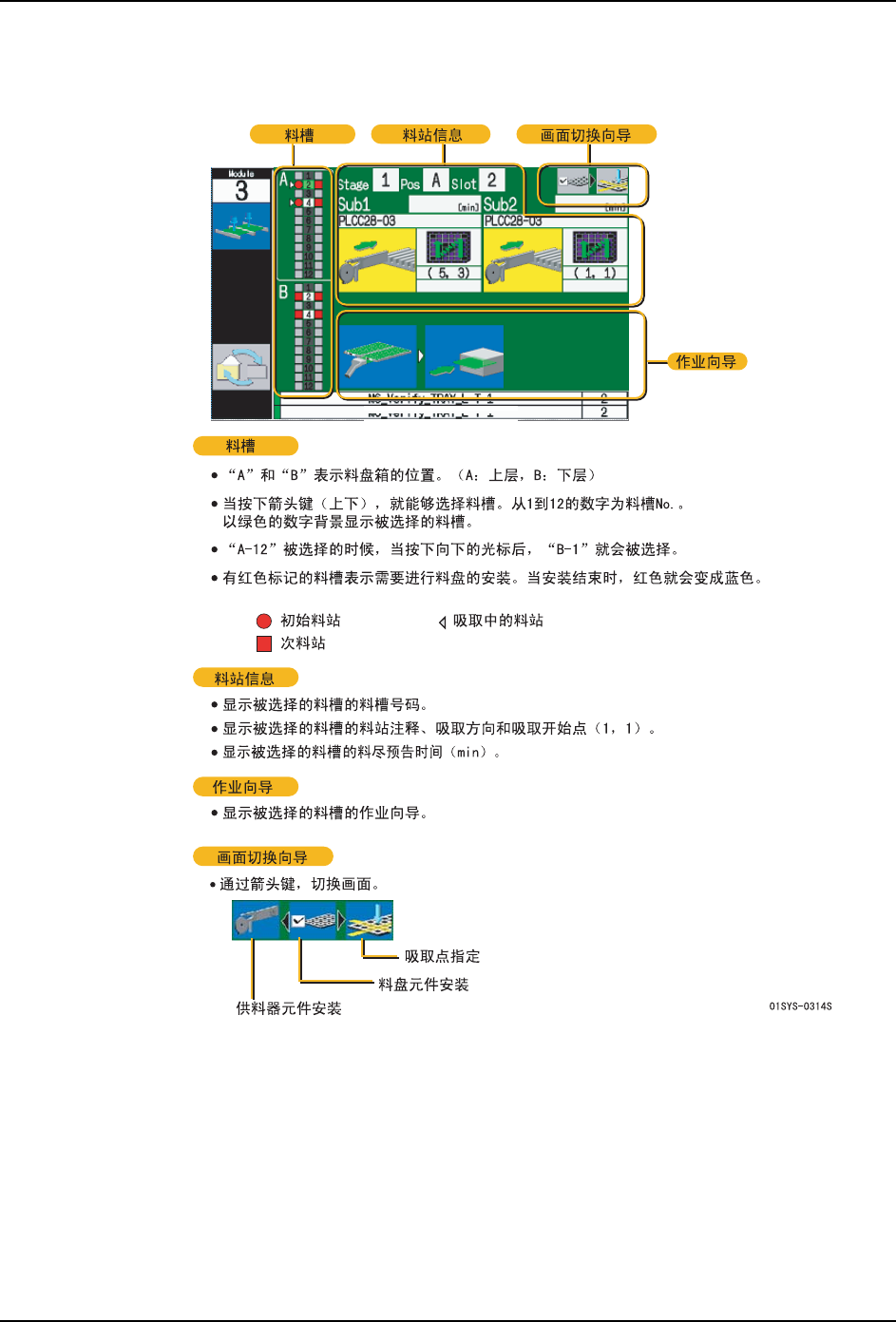

请确认元件补充向导画面。
4. 生产 QD142-14
64 NXT II 系统手册
1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
4. 从元件补充对象的料槽上拔出料盘托架。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
QD142-14 4. 生产
NXT II 系统手册 65
5. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
6. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.6 指定料盘元件
的吸取开始点 "。
7. 将料盘安装到料盘托架上。
8. 将料盘托架安装到料槽上。
注意 )将料盘托架安装到料盘箱内时，在不产生冲击的情况下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
