QD142-14 4. 生产
NXT II 系统手册 53

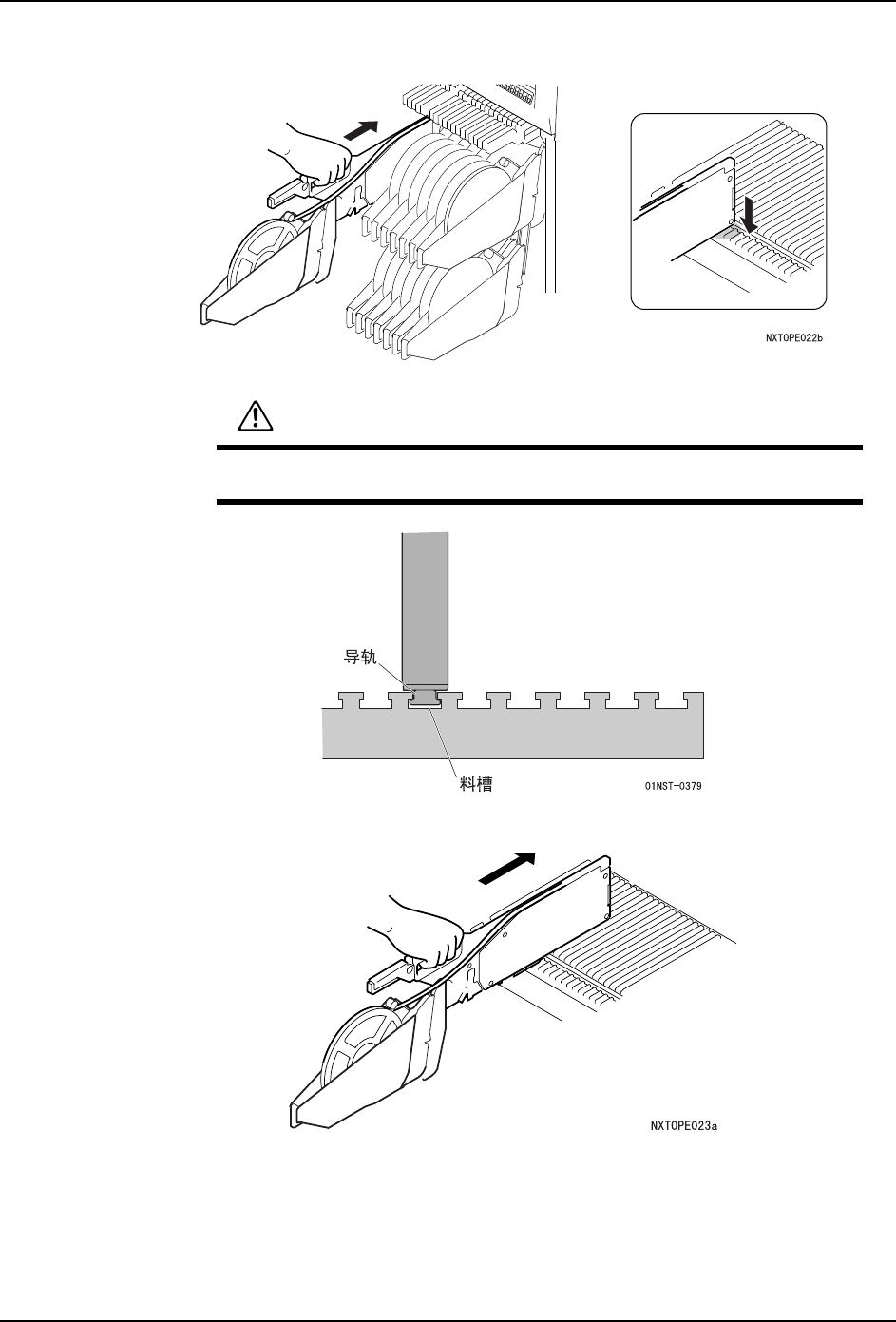

8. 将安装了新元件的供料器安放到料槽上。将供料器的前端放置到供料托架的料槽上。
9. 以这种状态水平地将供料器推入供料托架的料槽内。
注意
请将供料器底部的导轨准确地插入到料槽内。如果没有正确地安装，供料
器有可能与贴装工作头发生干涉。
4. 生产 QD142-14
54 NXT II 系统手册

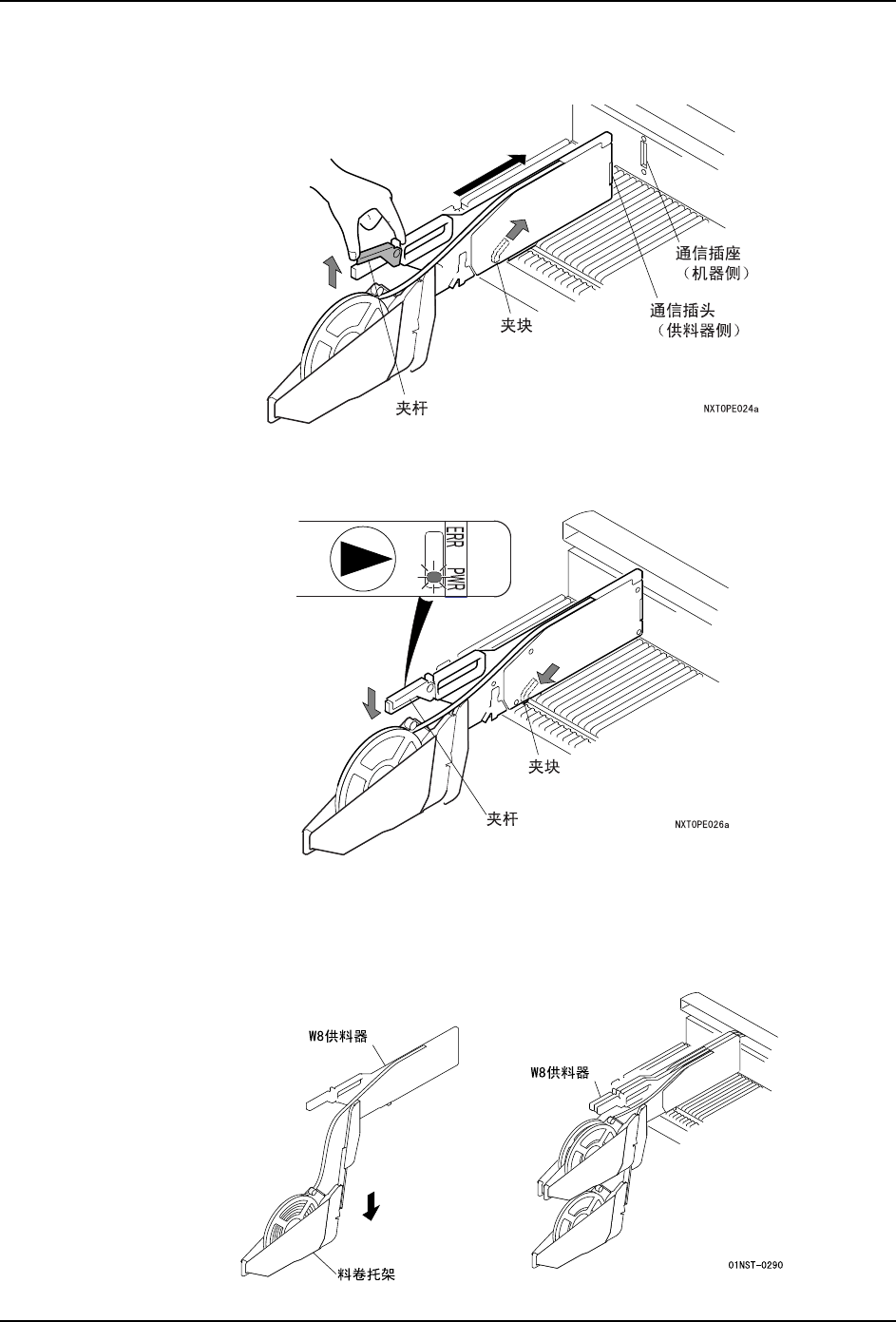

10.提起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通信插头插入
到供料托架一侧的插座中。
11.放下夹杆。供料器被夹块锁定，供料器的电源处于 ON。此时，请确认供料器的 "PWR"
LED 灯亮。
备注 )即使供料器被完全插到最里面，但夹块的锁定没有可靠进行时，会造成设置在夹块部
的传感器没有 ON，由于没有电源供应，PWE LWD 没有变成 ON。此时无法使用该供料器。
12.在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 根将供料器的料卷托架向下拉伸。
料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。
QD142-14 4. 生产
NXT II 系统手册 55
13.供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装类型以及间距正
确的供料器被安装时，LED 变为绿色。
备注 )使用 Fujitrax Verifier 时，不需要该操作。
安装供料器后，当按下正面门的安装按钮后，就会在向导画面上显示安装结束的料槽信息。
再次按下后，安装信息的显示就会消失。
14 15 16
᭭ῑ No.
ᅝ㺙ᣝ䪂
1;723(
