5. 换线 QD142-14 278 NXT II 系统手册 d. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。 6. 请关闭正面门，按下 COMPL ETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。备注 )轻轻关闭正面门，使料盘单元 -LT 不受到冲击。 5.7.5 料盘插入时的注意事项 ·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -LT 时，请注意方向。 ·料盘…

QD142-14 5. 换线

NXT II 系统手册 277

c. 请放下控制杆解除板的锁定，就这样插入料盘箱。

d. 请滑动料盘箱挡块。料盘箱被锁定。

5. 请确认料盘箱内所安装的各料盘的种类是否正确。

a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。

b. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元

件的吸取开始点 "。

c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。

5. 换线 QD142-14

278 NXT II 系统手册

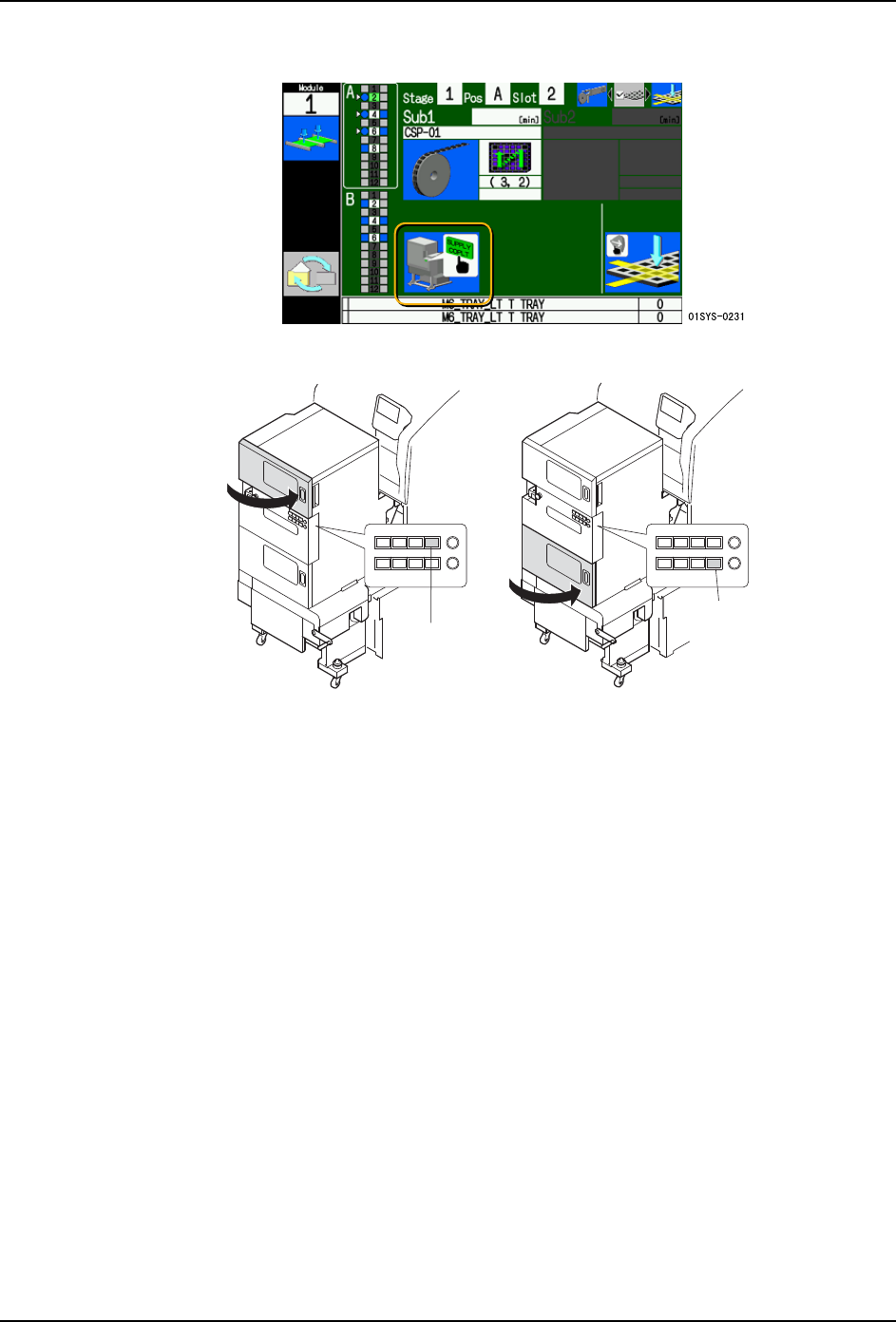

d. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。

6. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。

备注 )轻轻关闭正面门，使料盘单元 -LT 不受到冲击。

5.7.5 料盘插入时的注意事项

·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元-LT时，

请注意方向。

·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出

料盘高度的元件等。

·请不要将料盘托架斜着插入料盘单元 -LT。

·在开闭料盘单元 -LT 的上面门和下面门时，请不要有冲击。元件有可能移位或从

料盘中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请

不要强行打开。

6<6

&203/(7(

ᣝ䪂

&203/(7(

ᣝ䪂

QD142-14 5. 换线

NXT II 系统手册 279

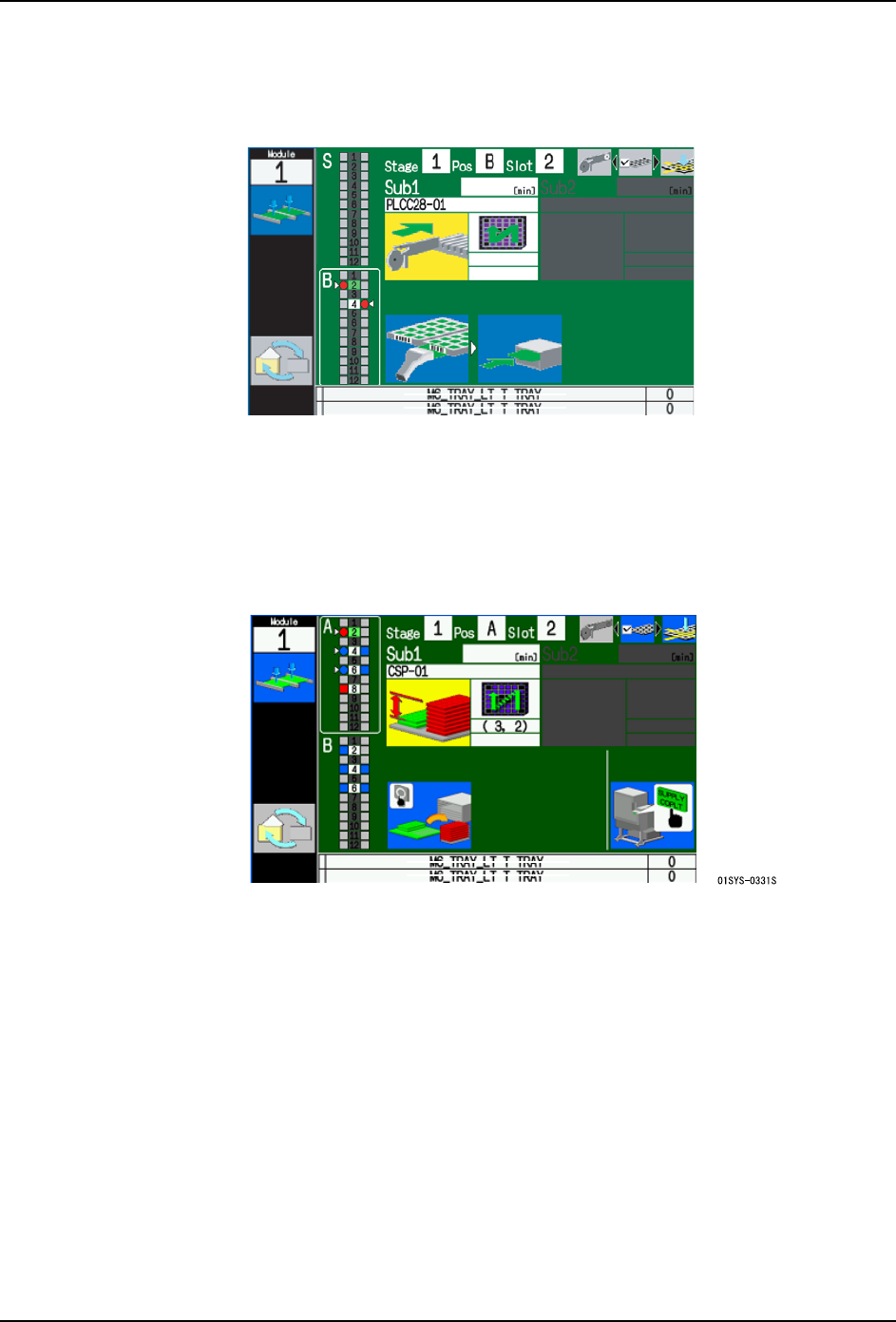

5.7.6 运用料盘动态次料站补充时的料盘安装向导

运用料盘动态次料站补充时，如果没有在生产用料盘箱内安装料盘而按下了 START 按钮，就

会显示以下的安装向导。

请根据向导安装料盘。安装方法请参照 "5.7.2 料盘的安装步骤（Verify ON 时）"。

另外，在补充用料盘箱内如果没有安装次料站料盘时，请同时安装。

5.7.7 料盘高度异常向导

所安装的料盘的高度有异常时，机器将进行料盘高度异常向导。

请根据向导，取出所安装的料盘，按下操作面板的 OK 按钮。

01SYS-0505J
