QD142-14 4. 生产 NXT II 系统手册 85 4.8.1 向导画面和补充步骤（Verify ON 时）请确认元件补充向导画面。

4. 生产 QD142-14

84 NXT II 系统手册

4.8 向料盘单元 -LTC 补充料盘元件

向料盘单元 -LTC 补充料盘元件的方法大致分为 4 种。

·向料尽的料盘箱补充料盘元件（Verify ON）

·向料尽的料盘箱补充料盘元件（Verify OFF）

·向补充用料盘箱（料盘箱 A 或者料盘箱 B）补充料盘元件

·生产中进行料盘动态次料站补充

无论什么情况，请根据操作画面的元件补充向导画面，补充料盘元件。

QD142-14 4. 生产

NXT II 系统手册 85

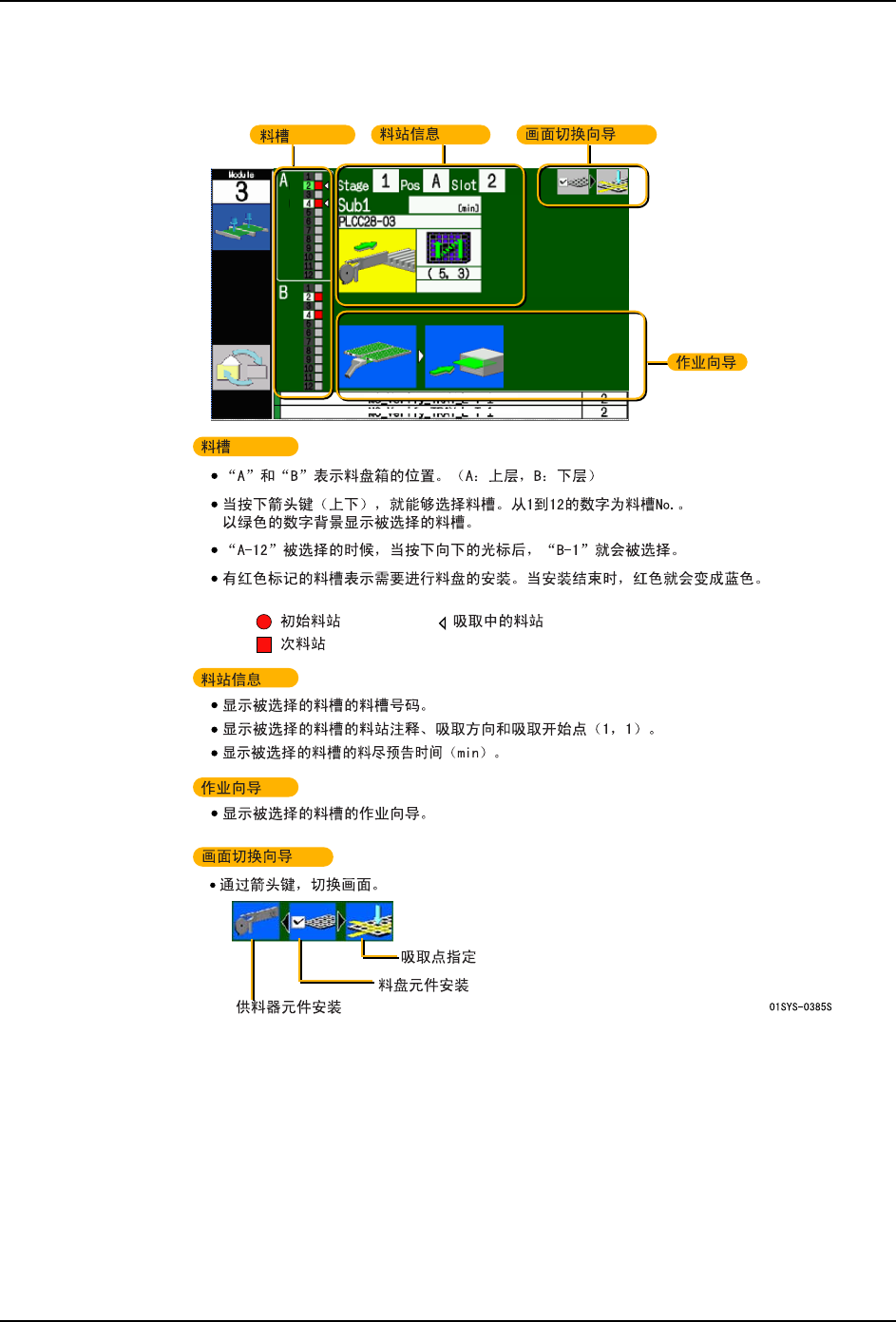

4.8.1 向导画面和补充步骤（Verify ON 时）

请确认元件补充向导画面。

4. 生产 QD142-14

86 NXT II 系统手册

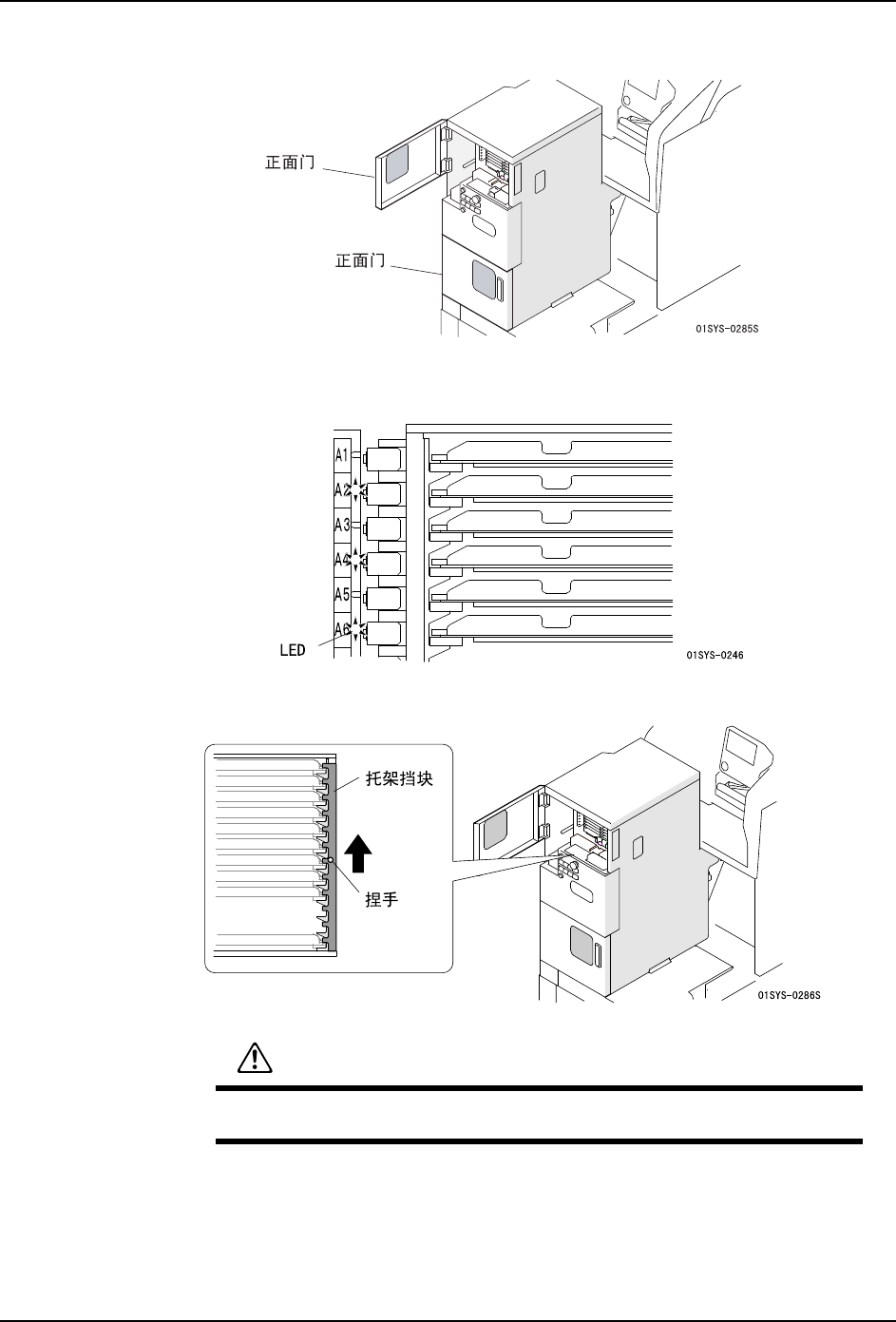

1. 打开料盘单元 -LTC 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。

2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

3. 请拿住捏手，抬起托架挡块。

备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状

态用的规格。补充料盘元件时，请务必抬起托架档块。

4. 从元件补充对象的料槽上拔出料盘托架。

注意

不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘

箱。
