1. 安全指南 QD142-14 14 NXT II 系统手册 1.4 安全标识表示使用机器时的注意事项的安全标识贴在机器的下图所示位置。请仔细阅读记载内容，安全使用机器。 NXTSAF010f M3-2 ῵㒘 *1 *1 M6-2SP ῵㒘 M6-2 ῵㒘 *1 *1 请不要进行线性电动机的轴的分解。存在磁石飞出，导致受伤的危险。 ᓮլ૞ၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ ژڇ጖فଆנΔᖄી࠹႞ऱٲᙠΖ 请不要进行线性电动机的轴…

QD142-14 1. 安全指南

NXT II 系统手册 13

1.3.4 料盘单元 -M

1.3.5 关于线性马达的废弃

线性马达的定子中使用了磁性非常强的磁铁。在废弃线性马达时，需要进行以下的脱磁处

理。委托废品公司处理时，也请委托进行脱磁处理。

·在拆下定子之前，请务必切断机器的电源。

·在拆下定子之前，请确保没有磁性体的放置场所。

·拆下的定子，请用厚度在 55 mm 以上的纸或木板等盖住。

·请绝对不要分解拆下的定子。

·在 330 度下加热 1 小时以上（脱磁处理），冷却后，作为一般的废弃物进行处理。

警告

在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请注

意手不要靠近料盘单元 -M 与料站供料托架的间隙。

·手指有可能被夹在料盘单元 -M 与料站供料托架之间而受伤。

在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请在

多名作业者的协同下搬运料盘单元 -M。

·由于料盘单元 -M 非常重，落下后会导致人员受伤。

在自动运转中请不要将手伸入机器本体与料盘单元 -M 侧面的间隙。

·手有可能碰到动作中的往复臂搬运轨道而受伤。

注意

在开闭料盘单元 -M 的正面门时，请注意不要被挟到手指。不要在门

处于打开的状态下放置单元。

·手足有可能被碰撞而受伤。

᣸य़⊼ᛣ

1. 安全指南 QD142-14

14 NXT II 系统手册

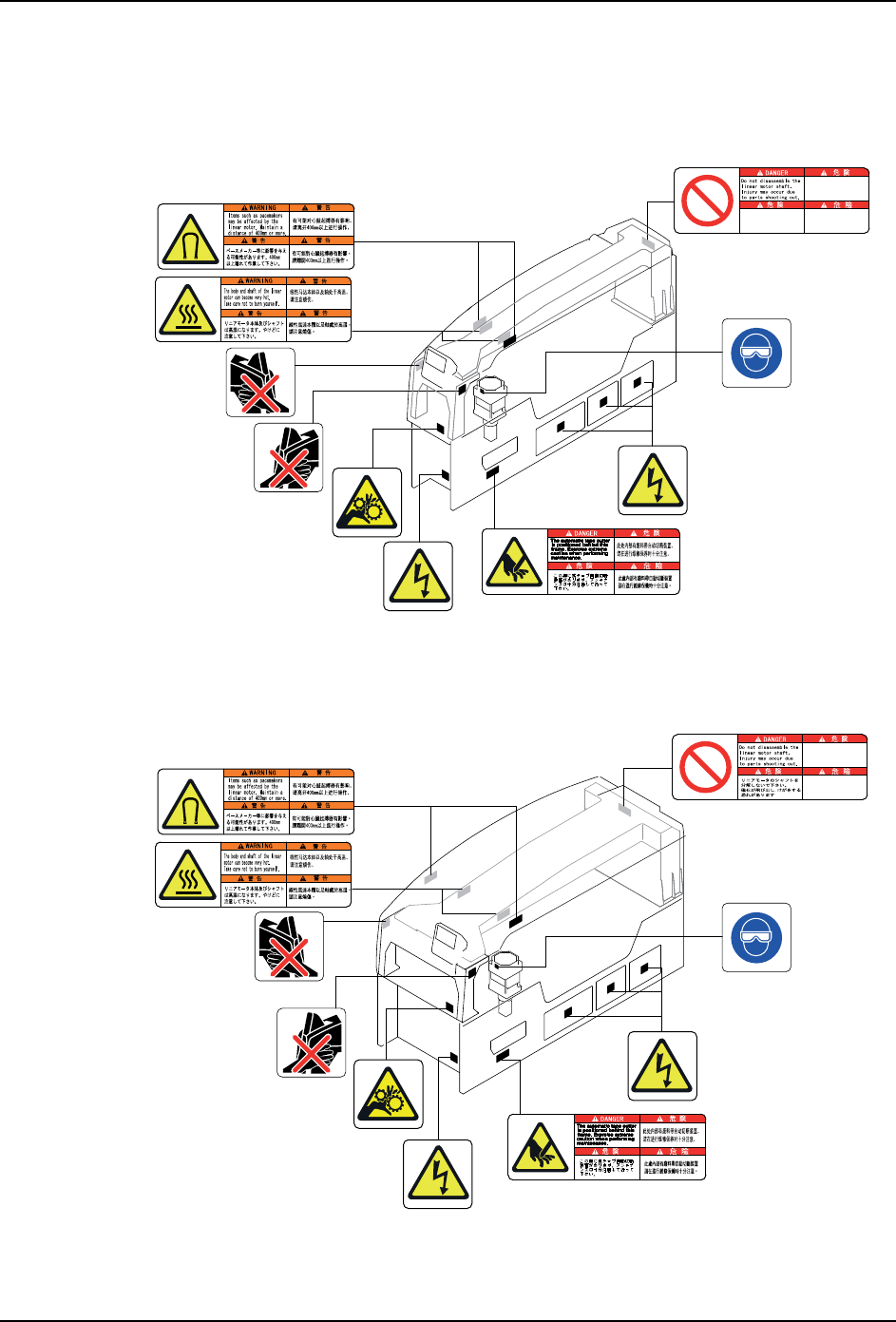

1.4 安全标识

表示使用机器时的注意事项的安全标识贴在机器的下图所示位置。请仔细阅读记载内容，安

全使用机器。

NXTSAF010f

M3-2῵㒘

M6-2SP῵㒘

M6-2῵㒘

请不要进行线性电动机的轴的分解。

存在磁石飞出，导致受伤的危险。

ᓮլ૞ၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ

ژڇ጖فଆנΔᖄી࠹႞ऱٲᙠΖ

请不要进行线性电动机的轴的分解。

存在磁石飞出，导致受伤的危险。

ᓮլ૞ၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ

ژڇ጖فଆנΔᖄી࠹႞ऱٲᙠΖ

QD142-14 1. 安全指南

NXT II 系统手册 15
