5. 换线 QD142-14 332 NXT II 系统手册 5.14 混合校正用治具吸嘴的安装 执行混合校正时，需要在吸嘴置 放台内安装专用的治具吸嘴。 5.14.1 治具吸嘴的安装向导画面
QD142-14 5. 换线
NXT II 系统手册 331
3. 将吸嘴置放台安装到机器上。将手柄向模组的前方倾倒，将吸嘴置放台后方的突起部挂
靠到吸嘴更换器上，向前方推压吸嘴置放台。
4. 将手柄返回到原来的位置。
5. 请确认吸嘴置放台是否完全安装到吸嘴更换器主体上。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
5. 换线 QD142-14
332 NXT II 系统手册
5.14 混合校正用治具吸嘴的安装
执行混合校正时，需要在吸嘴置放台内安装专用的治具吸嘴。

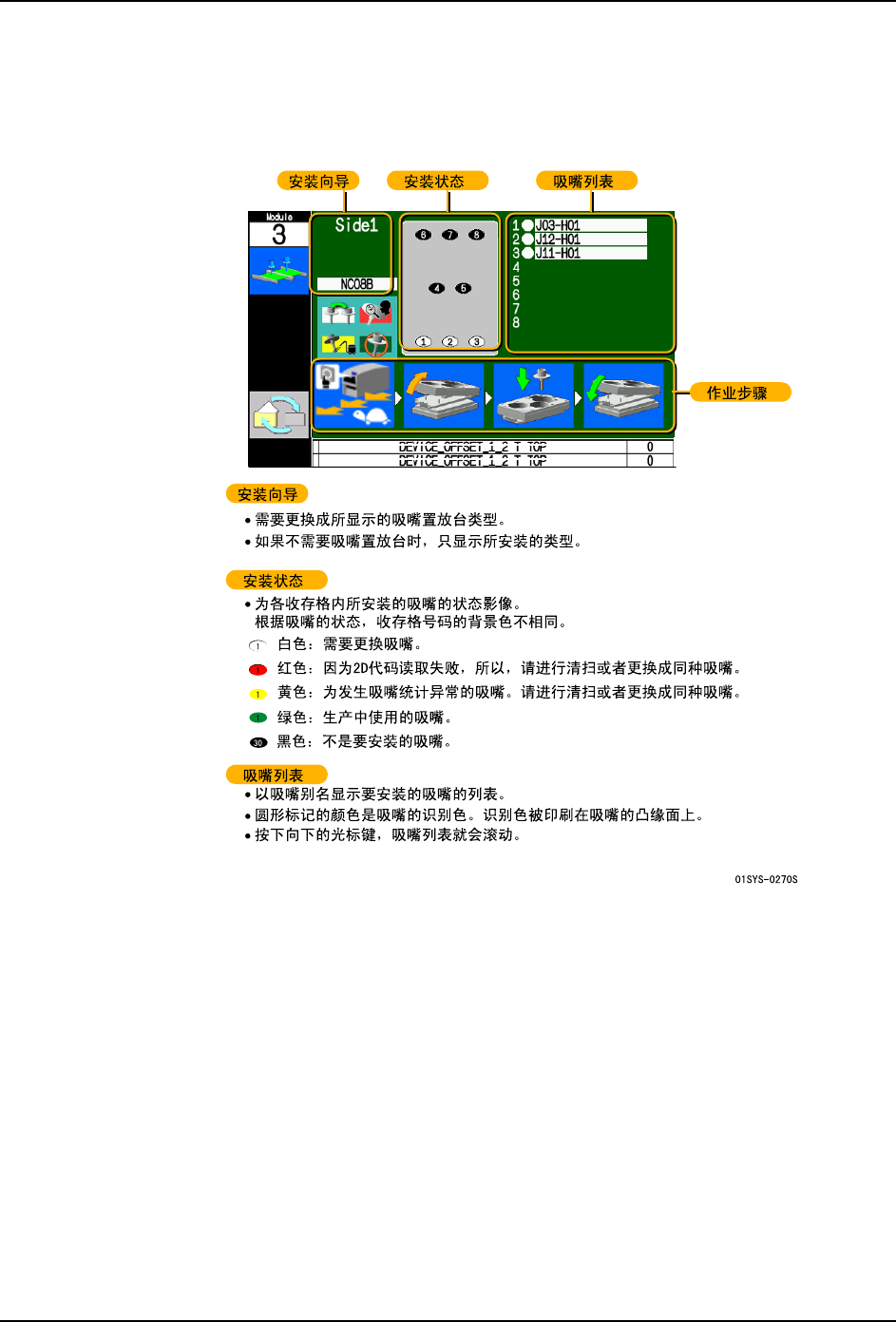

5.14.1 治具吸嘴的安装向导画面
QD142-14 5. 换线
NXT II 系统手册 333
5.14.2 治具吸嘴的安装
首先，请准备对应工作头的治具吸嘴。然后，请根据向导画面安装治具吸嘴。
