QD142-14 5. 换线 NXT II 系统手册 245 5.4.2 供料器成批更换的方法 1. 请选择 [ 供料器的成批更换 ] 菜单，按下 OK 按钮。 2. 显示更换向导画面。请根据向导更换料站托架。料站托架的卸下此处，说明在 M6-2(SP) 模组中的操作，M3-2 模组时的卸下步骤也同样如此。 1. 准备 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电路板搬运高度。 01SYS-0459

5. 换线 QD142-14

244 NXT II 系统手册

5.4 供料器的成批更换（使用 PCU 时）

进行供料器的一次性更换时，有必要更换料站托架。有备用的料站托架时，将在下工序生产

用的供料器预先安装在料站托架上，使用 PCU（供料托架更换车）可以将这个料站托架与现

在使用的料站托架进行切换。由此可以使换线的时间缩短到最短。

备注 )此处，说明使用 PCU 的更换方法。使用 PCU-2 时，请参照 "5.5 供料器的成批更换（使

用 PCU-2 时）"。

5.4.1 供料器成批更换向导画面

QD142-14 5. 换线

NXT II 系统手册 245

5.4.2 供料器成批更换的方法

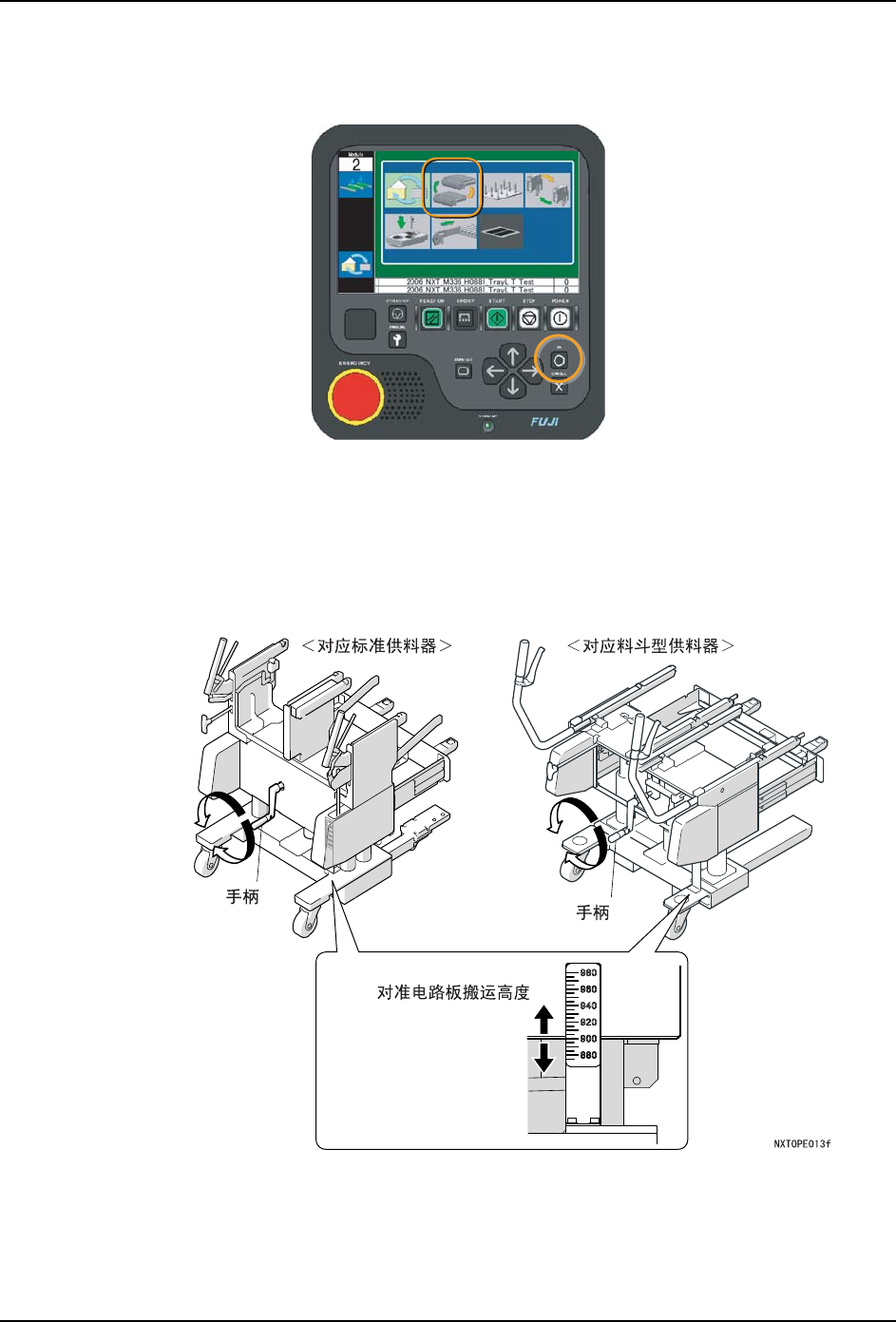

1. 请选择 [ 供料器的成批更换 ] 菜单，按下 OK 按钮。

2. 显示更换向导画面。请根据向导更换料站托架。

料站托架的卸下

此处，说明在 M6-2(SP) 模组中的操作，M3-2 模组时的卸下步骤也同样如此。

1. 准备 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电路板搬运高度。

01SYS-0459

5. 换线 QD142-14

246 NXT II 系统手册

2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插

入时，导向臂就会自动被夹紧。

备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视

导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。

3. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。

备注 )只有握住解除杆，锁定才会被解除。

4. 请按下 OK 按钮。料站托架被松开。
