QD142-14 4. 生产
NXT II 系统手册 183
空料盘自动排出功能的设定步骤

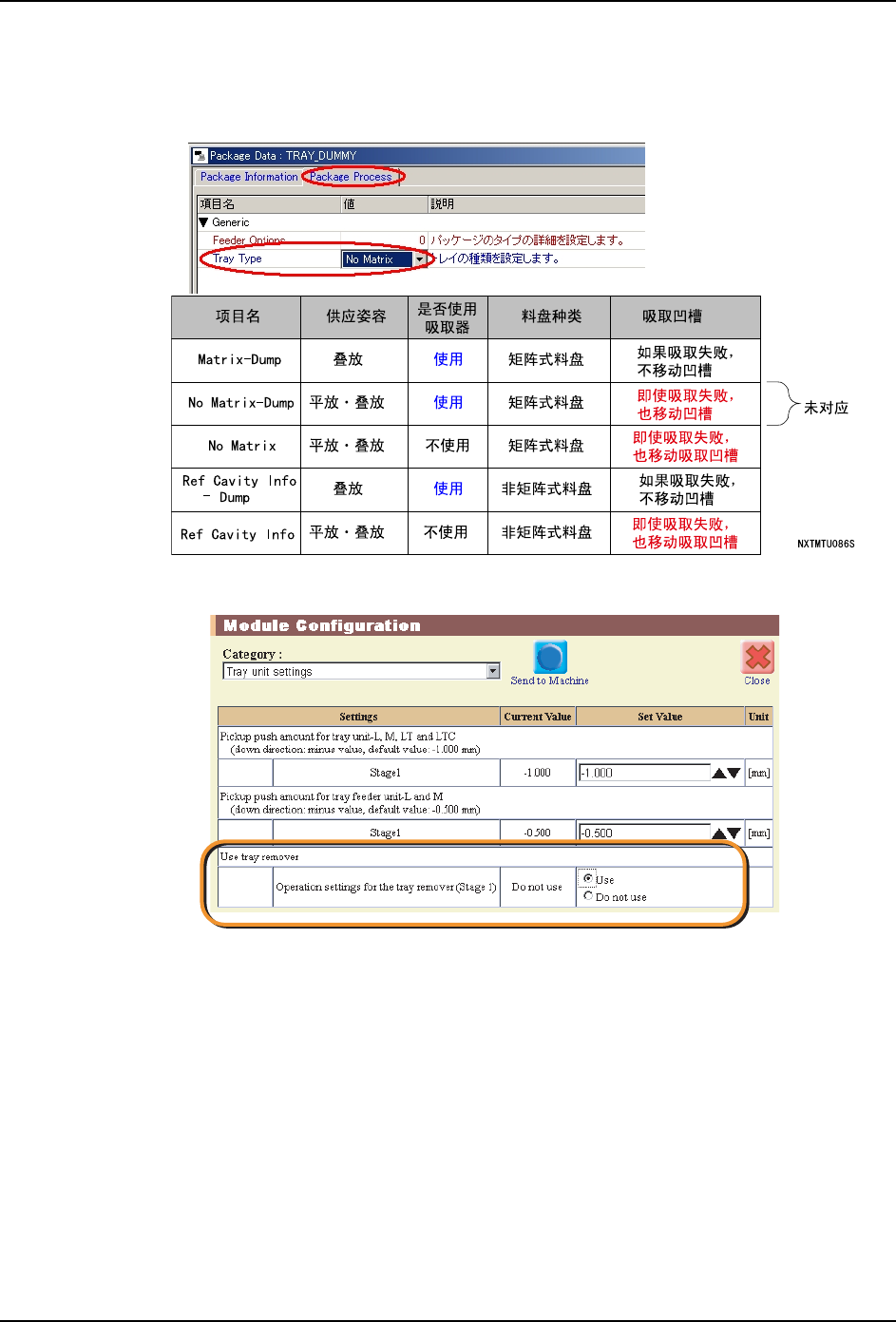

1. 编辑 Job。请打开 Job 编制器内的 Job，打开想要叠放的料盘元件的封装数据，设定 Tray
Type。
2. 请在辅助软件的 [Module Configuration] 画面上，进行料盘吸取器的设定。
· [Operation settings for the tray remover (Stage 1)]：[Use]
NXTMTU087E
4. 生产 QD142-14
184 NXT II 系统手册
关于空料盘自动排出功能运用时的异常
对吸取器运用时发生的异常和对策进行说明。
吸取器的安装 · 返回失败或所安装的吸取器脱落。

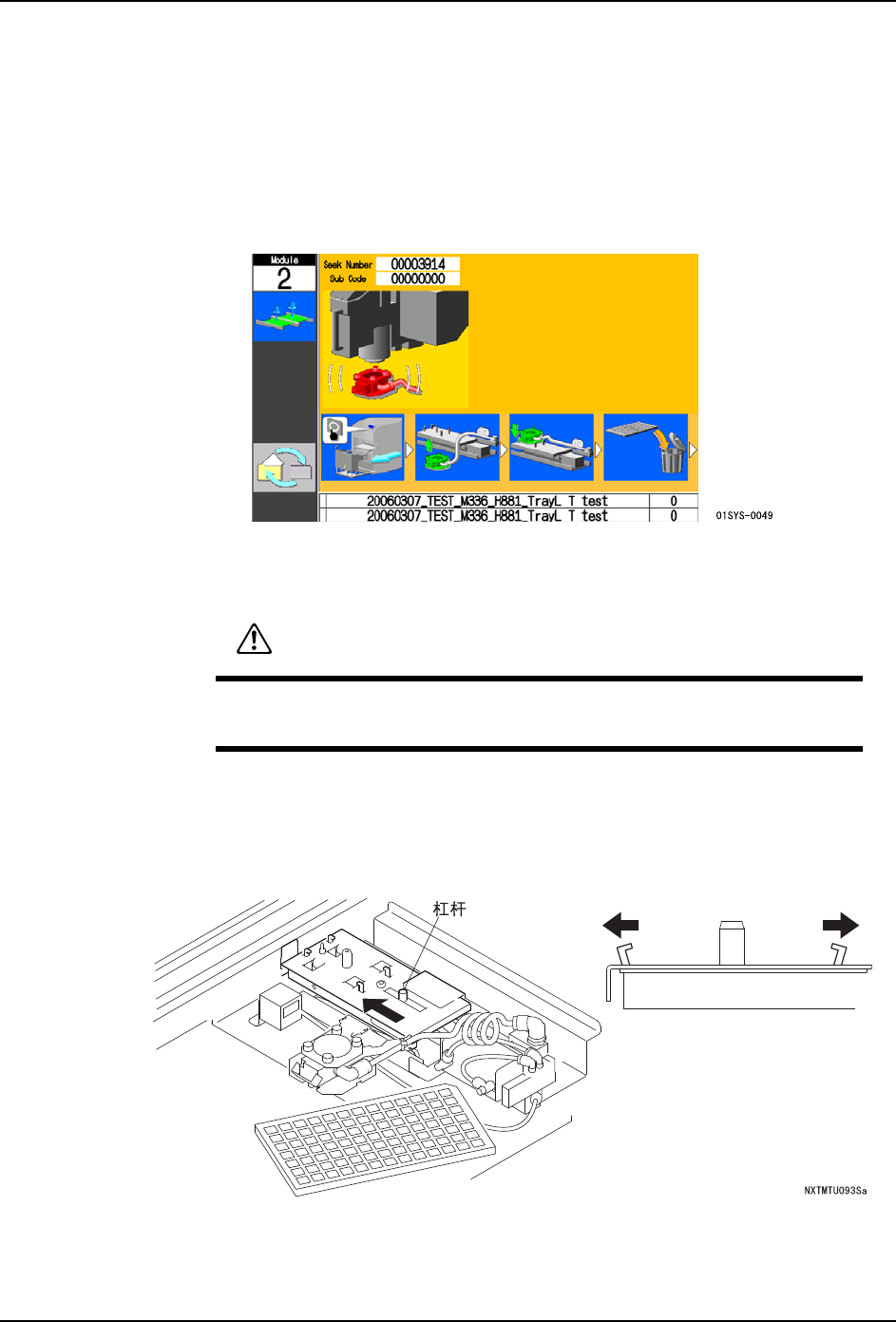

由于某种原因，当发生吸取器从工作头上脱落等的错误时，就会在操作画面上显示异常向
导。
a. 请打开机器的侧罩，确认吸取器的位置。确认不存在拉出料盘单元时气管被卡住等的
问题。
b. 按下操作面板的 OK 按钮，松开料盘单元。
c. 请慢慢地拉出料盘单元。
d. 请按下杠杆，打开吸取器固定用的爪。
警告
在拉出料盘单元之前，请打开机器的侧罩确认吸取器的位置。在吸取器被
卡在机器内的状态下拉出料盘单元时，就有可能损伤气管或电缆。
QD142-14 4. 生产
NXT II 系统手册 185

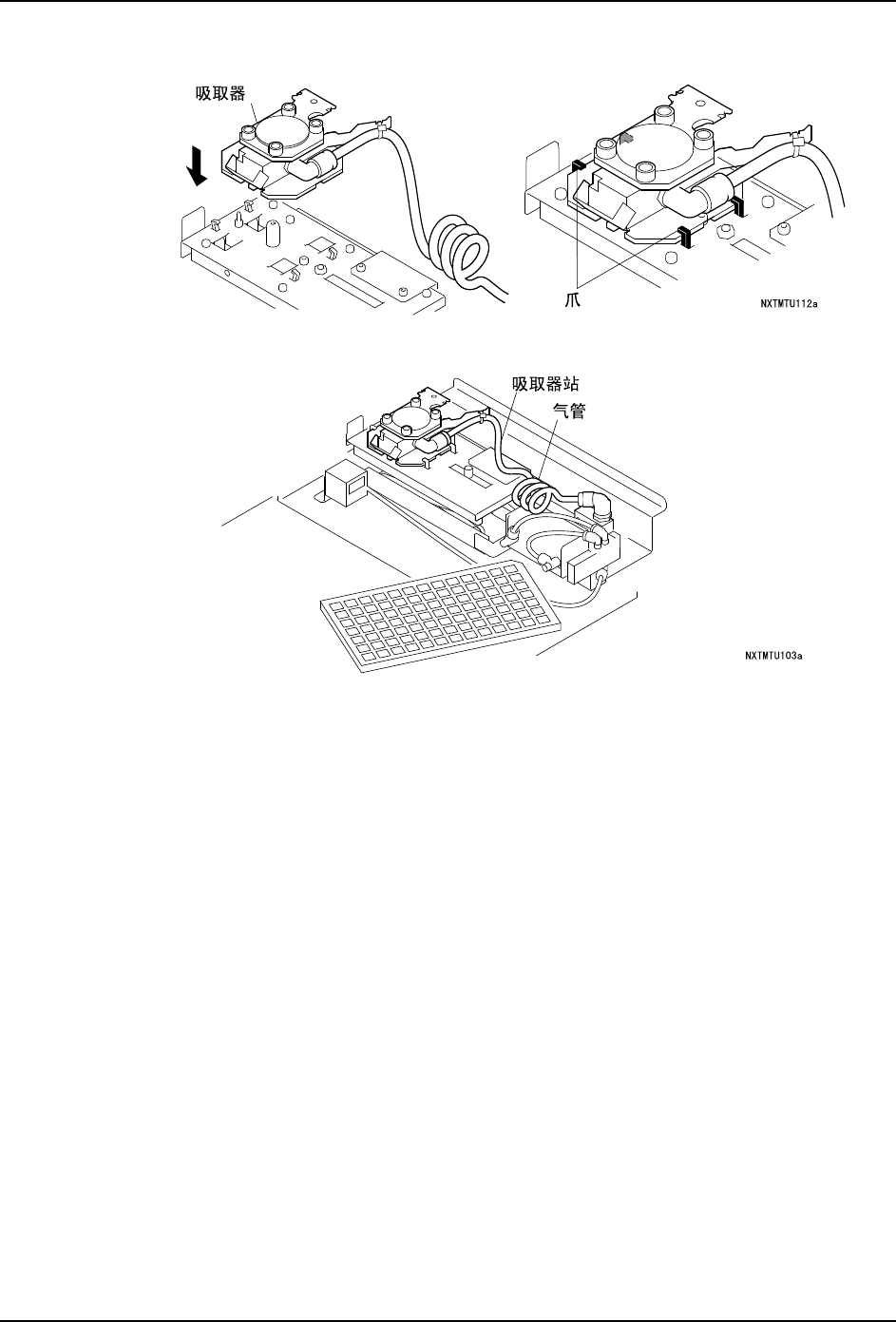

e. 请设置吸取器。此时，通过 4 个爪可靠地锁定吸取器。
f. 为了运转时不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
g. 如果料盘落下，请用手除去。
h. 请按下操作面板的 READY ON。
i. 由于显示料盘单元的安装向导，因此请根据向导将料盘单元安装到机器上。
j. 机器回复到 START 等待的状态。
