QD142-14 7. 辅助软件 NXT II 系统手册 371 7.4.2 生产信息的详细内容 运转监视器可以确认单击有箭头 的图标的生产线的过去 24 小时的运转状态。在这个画面上 显示 3 种类的信息。 单击 [ 状态 ] 的箭头图标后， 显示出所选择的生产线的 [ 趋势 ] 页面。 用蓝色表示当前选择中的信息标 记。 选择在标题栏下面的深蓝色部分中显示的信息名后 ， 切 换到该项目的信息页面的显示。 为了确认运转状况可以显示以下…
7. 辅助软件 QD142-14
370 NXT II 系统手册
7.4 生产运转状态的显示
单击菜单的 [ 运转监视器 ] 后，显示出 NXT-2 机器的运转状态。

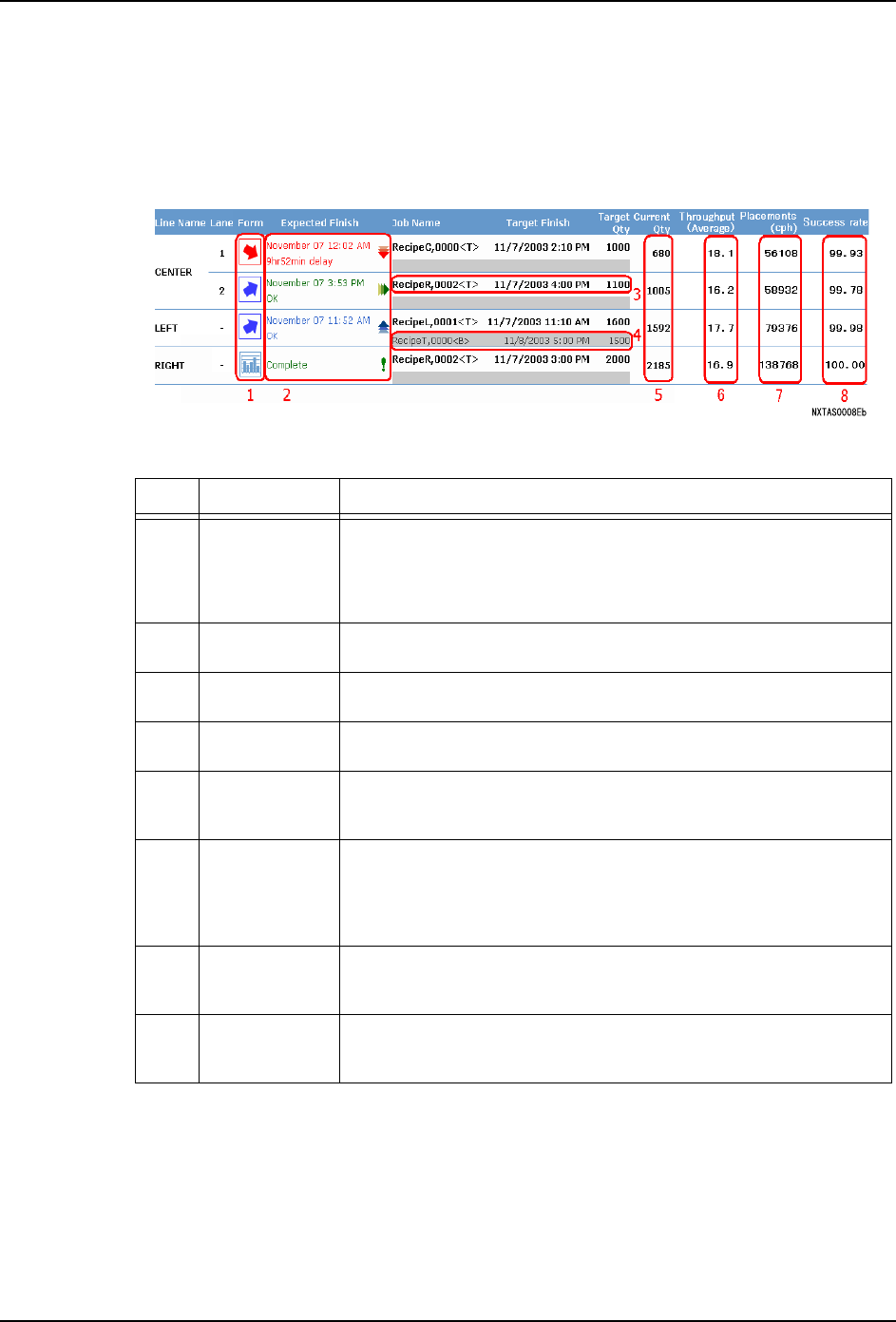

7.4.1 运转监视器的显示项目和含义
在这个画面上，显示 NXT-2 生产线的主要运转状态。
在画面上显示的项目和各自的意义如下所示。
单击 [ 状态 ] 栏下所显示的某一个图标后，显示出所选择的生产线的趋势信息。
号码 名称 说明
1 状态 显示出过去 10 分种的生产结果是否达到预期的生产。向上箭头
( 蓝 ) 是显示在预定块数以上，横向箭头 ( 绿 ) 显示基本与预
定块数一致，向下箭头 ( 红 ) 显示在预定块数以下。箭头没有
显示而显示图表的图标时，表示没有输入现生产 Job 的生产计
划。
2 预想结束时间 将预想的生产结束时间和从预定开始的延迟时间用红 ( 延迟 )、
绿 ( 未延迟 )、蓝 ( 进行中 ) 显示。
3 Job 名
( 当前生产 )
显示当前正在使用中的 Job 名。
4 Job 名
( 下一生产 )
显示下一生产使用的 Job 名。
5 当前块数 显示到现在为止所生产的电路板块数。
通过运转监视器项目的复位画面，复位 [ 当前块数 ]，当前块数
就会被清除。
6 生产能力 显示从统计开始时间到现在的生产能力 ( 生产 1 块电路板所需
时间 )。对于显示方法，能够在运转监视器显示的专用画面上选
择 [ 平均 ]、[ 最大 ]、[ 最小 ]。
统计开始时间是在切换了当前生产时和通过运转监视器复位了
[ 生产能力 ] 时被更新。光标选中时就会显示统计开始时间。
7 送料数 显示从统计开始时间到现在每小时的元件送料数。
统计开始时间是在切换了当前生产时和通过运转监视器复位了
[ 送料数 ] 时被更新。光标选中时就会显示统计开始时间。
8 成功率 显示从统计开始时间到现在的成功率。
统计开始时间是在切换了当前生产时和通过运转监视器复位了
[ 成功率 ] 时被更新。光标选中时就会显示统计开始时间。
QD142-14 7. 辅助软件
NXT II 系统手册 371

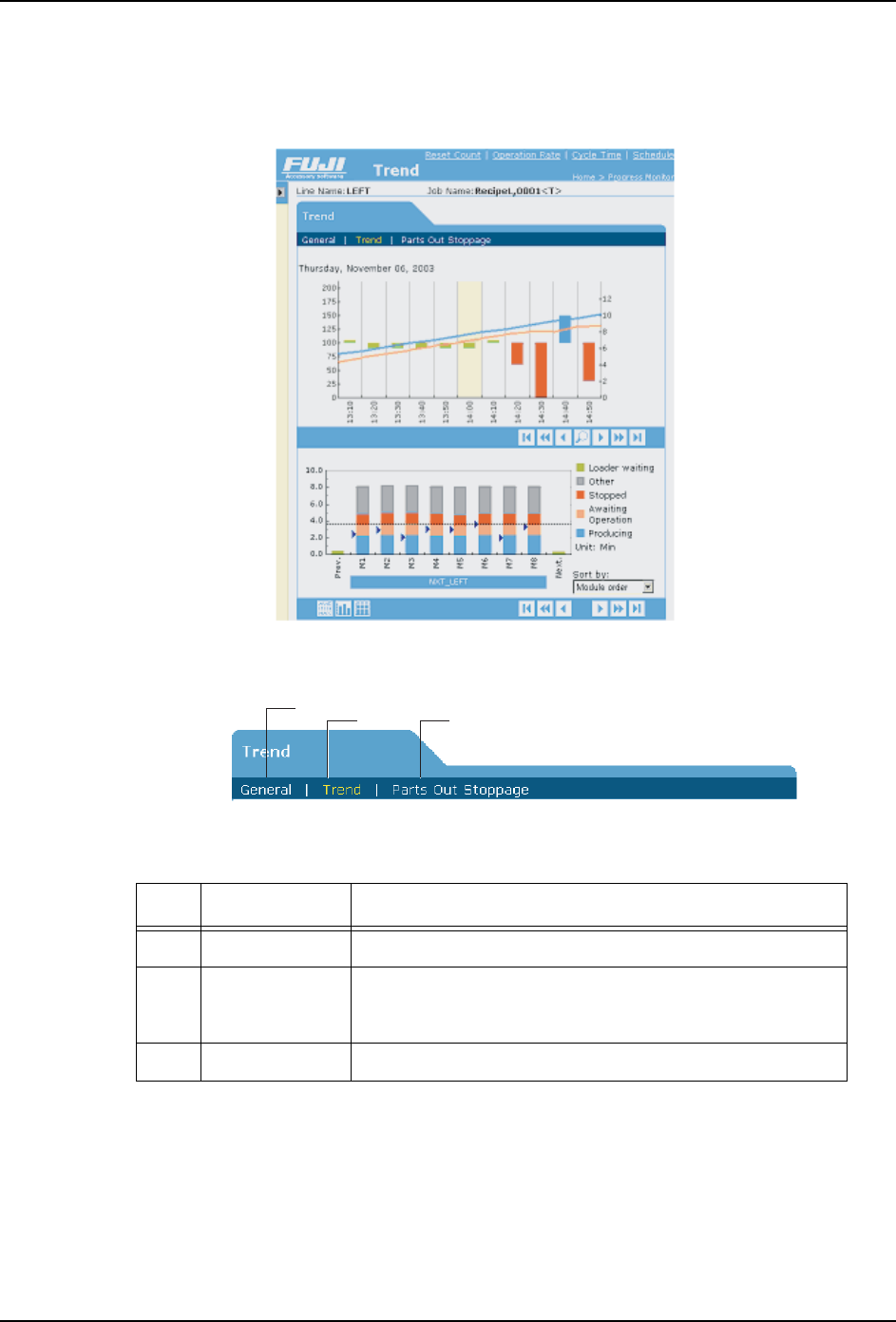

7.4.2 生产信息的详细内容
运转监视器可以确认单击有箭头的图标的生产线的过去 24 小时的运转状态。在这个画面上
显示 3 种类的信息。单击 [ 状态 ] 的箭头图标后，显示出所选择的生产线的 [ 趋势 ] 页面。
用蓝色表示当前选择中的信息标记。选择在标题栏下面的深蓝色部分中显示的信息名后，切
换到该项目的信息页面的显示。
为了确认运转状况可以显示以下 3 个信息页面。
号码 名称 说明
1 一般 显示 Job 名、生产线名、计划状态等一般的信息。
2 趋势 是初始画面。在页面上部显示出到现在为止的生产块数
进展图表。在页面下部、显示出在图表上所选择区间的
各个机器 （模组）的信息。
3 料尽停止 以各个时间段显示由于料尽而产生的停止时间。
NXTAS0009E
NXTAS0010E
1
2 3
7. 辅助软件 QD142-14
372 NXT II 系统手册

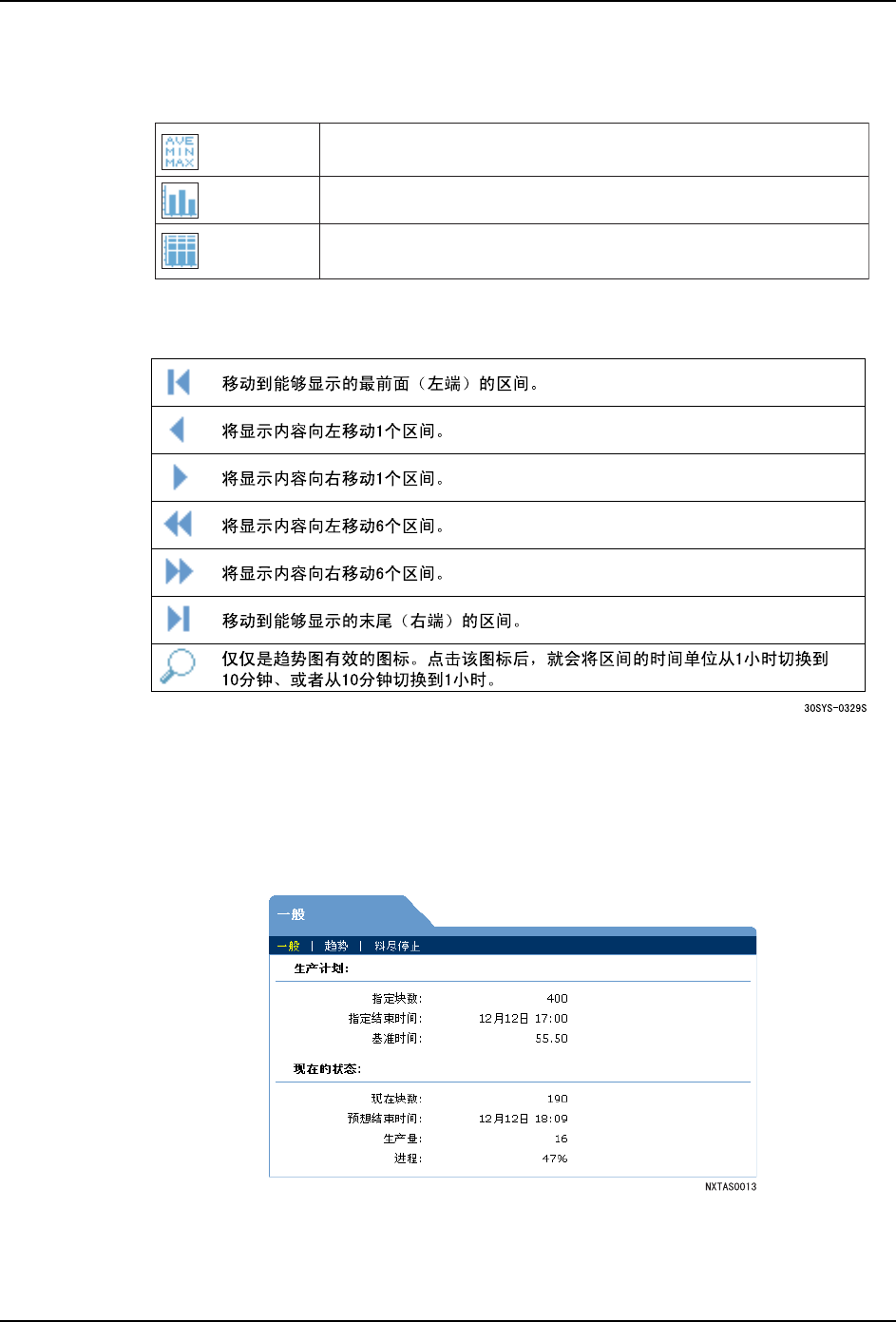

按钮
在图表的下面配置了图标栏。
单击以下的各种箭头键，就能够变更信息的显示区间。
一般信息
在 [ 一般 ] 的页面上，显示有关当前生产中的 Job 信息。在画面上方，显示出预定生产块
数、生产结束时间以及预定周期时间。另外，在画面下方，显示出电路板生产完成块数、预
计结束生产时间、单位生产时间、以及生产进展状态 （%）。
6<66
ᇚᴎ఼˄ᴎẄ˅ⱘ⫳ѻ᠔䳔ⱘᯊ䯈∛ᘏ㸼ḐݙDŽ
㸼Ḑᰒ⼎
᷅ᔶᰒ⼎
ᑨ⫼ᰒ⼎
ЎњⳈ㾖ഄ⧚㾷㸼Ḑⱘݙᆍˈҹ᷅ᔶᰒ⼎DŽ
ᰃ߱ྟᰒ⼎ⱘ㸼DŽᰒ⼎ᴎẄⱘऩԡᯊ䯈ⱘᑨ⫼DŽ
