QD142-14 4. 生产 NXT II 系统手册 139 电路板停止位置补正功能设定步骤 1. 请进行电路板轮廓顺序的设定， 使得电路板停止补正功能变成有效。 详细请参照 NXT-II/ IIc 编程手册。 2. 在 辅助软件的 [Machine Configu ration][Modul e Configura tion] 画面上，请 进行电路 板搬运功能设定。 ·[Panel position co rrection funct…
4. 生产 QD142-14
138 NXT II 系统手册
4.12.5 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能。当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
1. 使用 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
2. 使用电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了
防止支撑板的反射光，必须设置低反射板。
备注 )另外，低反射板是另购件，请对照搬运轨道的规格进行准备。
6<6
$ൟ˖0⫼
Ԣডᇘᵓ
%ൟ˖063⫼
&ൟ˖0063݅⫼
0
ऩᨀ䖤䔼䘧
0
ঠᨀ䖤䔼䘧
$ൟ&ൟ VHW
$$1([[
$ൟ&ൟ
VHW
$$1([[
063
ऩᨀ䖤䔼䘧
063
ঠᨀ䖤䔼䘧
%ൟ&ൟ
VHW
$$1)[[
%ൟ&ൟ
VHW
$$1)[[
6<6
ো ˄ᵘ៤˅ ᭄䞣ᨀ䖤䔼䘧㾘Ḑ
QD142-14 4. 生产
NXT II 系统手册 139
电路板停止位置补正功能设定步骤
1. 请进行电路板轮廓顺序的设定，使得电路板停止补正功能变成有效。详细请参照 NXT-II/
IIc 编程手册。
2. 在辅助软件的 [Machine Configuration][Module Configuration] 画面上，请进行电路
板搬运功能设定。
·[Panel position correction function settings]：选择 [Machine]、[Module]
或 [Each job]。
a. 如果选择了 [Machine]，在相同的画面上请进行以下的设定。
·[Panel position correction]：选择 [ON(F MARK)] 或 [ON(PANEL EDGE)]。
b. 如果选择了 [Module]，在将设定内容传输给机器后，进行电路板停止位置补正功能的
设定。
·[Panel position correction]：选择 [ON(F MARK)] 或 [ON(PANEL EDGE)]。
c. 如果选择了 [Each job]，请在 Machine Configuration 中进行以 Job 单位的设定。
备注 )详细内容请参照 [NXT II/IIc 编程手册 ] 的 [2.Job 编制器 ]。
01SYS-0262aE
01SYS-0475E
4. 生产 QD142-14
140 NXT II 系统手册

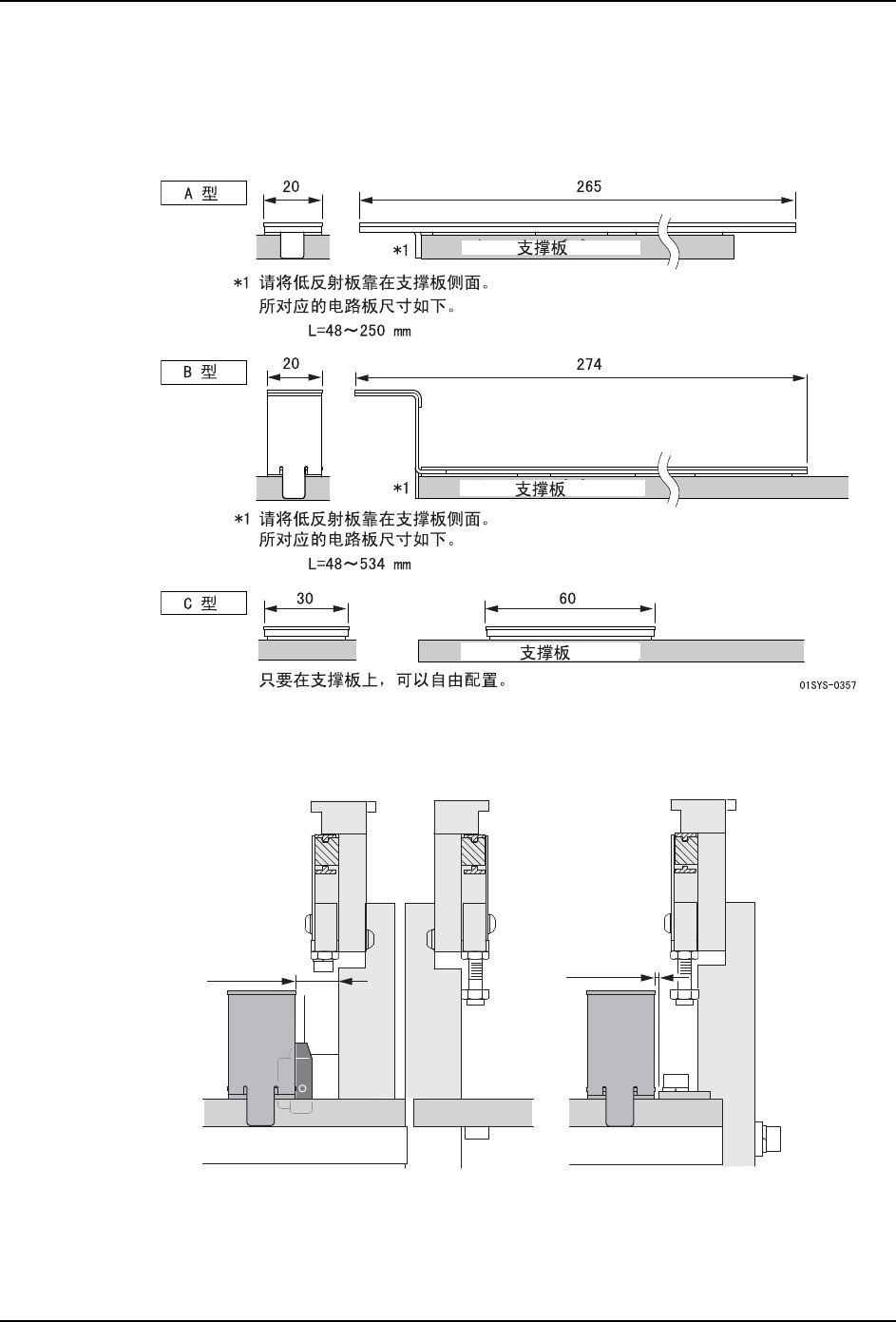

低反射板的安装
如果是使用电路板轮廓进行补正，请在支撑板上设置低反射板。低反射板通过背面的磁铁能
够得到固定。
（X 方向）
（Y 方向）
如果影像处理时的 Y 坐标为默认值 （12 mm）时，低反射板的 Y 方向设置如下所示。
在通道 2 中，安装时请不要遮住支撑销检测传感器的光轴。如果遮住了光轴，受光侧传感器
的红灯就会灭灯。
6<66
12.5 mm
1.0 mm
䗮䘧䗮䘧
