QD142-14 4. 生产
NXT II 系统手册 221
吸嘴清扫功能的运用
1. 当自动运转的累计时间达到 [Nozzle cleaning interval] 中的设定时间后，就会在操作
画面上显示吸嘴清扫中的示意图，机器开始吸嘴和热补正定位点的清扫。
备注 )此处，说明了运用吸嘴置放台型刷洗单元时的操作画面。
运用供料器刷洗单元时，因为显示吸嘴清扫向导的示意图 （背景色：黄色），所以，请
在料站托架上安装供料器刷洗单元。详细内容请参照 [ 供料器刷洗单元使用说明书 ]。
2. 当完成清扫后，机器就会重新开始生产。同时，吸嘴清扫中的示意图从画面上消失。
关于运用吸嘴清扫功能时的异常
以下说明在运用吸嘴清扫功能时发生的异常及其对策。
被安装了不对应此功能的吸嘴置放台的时候
清扫的对象为 H08、H12 和 V12 工作头用的吸嘴。当对应了除此以外的吸嘴的吸嘴置放台被
安装到模组后，继续显示背景色为黄色的示意图并继续生产。
并且，当达到 [ 吸嘴未清扫停止间隔 ] 中的设定时间后，机器就会进行异常停止。
a. 使用对象以外的吸嘴进行生产时，请将 [Nozzle Cleaning Guidance] （机器功能设
定）设定为 OFF，然后重新开始运转。
4. 生产 QD142-14
222 NXT II 系统手册
4.12.28 对应分类元件排出箱
运转中，发生影像处理错误的元件被收纳到元件排出箱内。如果运用区分类型的元件排出
箱，机器就会按照元件种类分类收纳，所以元件可以回收再利用。
被收纳到分类元件排出箱内的元件种类是预先在 Job 中设定的元件种类。除此以外的元件
被收纳到通常的元件排出箱内。
备注 ) 分类元件排出箱对应了 NXT V5.30 或更高版本。
另外，分类元件排出箱可以在以下的模组配置中使用。
备注 ) 不能与共面性检查传感器同时使用。
分类元件排出箱的安装
分类元件排出箱安装在专用的台座上。请拉出模组，4 个一起进行安装。
模组 M6-2(SP)
元件功能单元
Fuji 智能供料器
料盘供料器 M
01SYS-0517
QD142-14 4. 生产
NXT II 系统手册 223

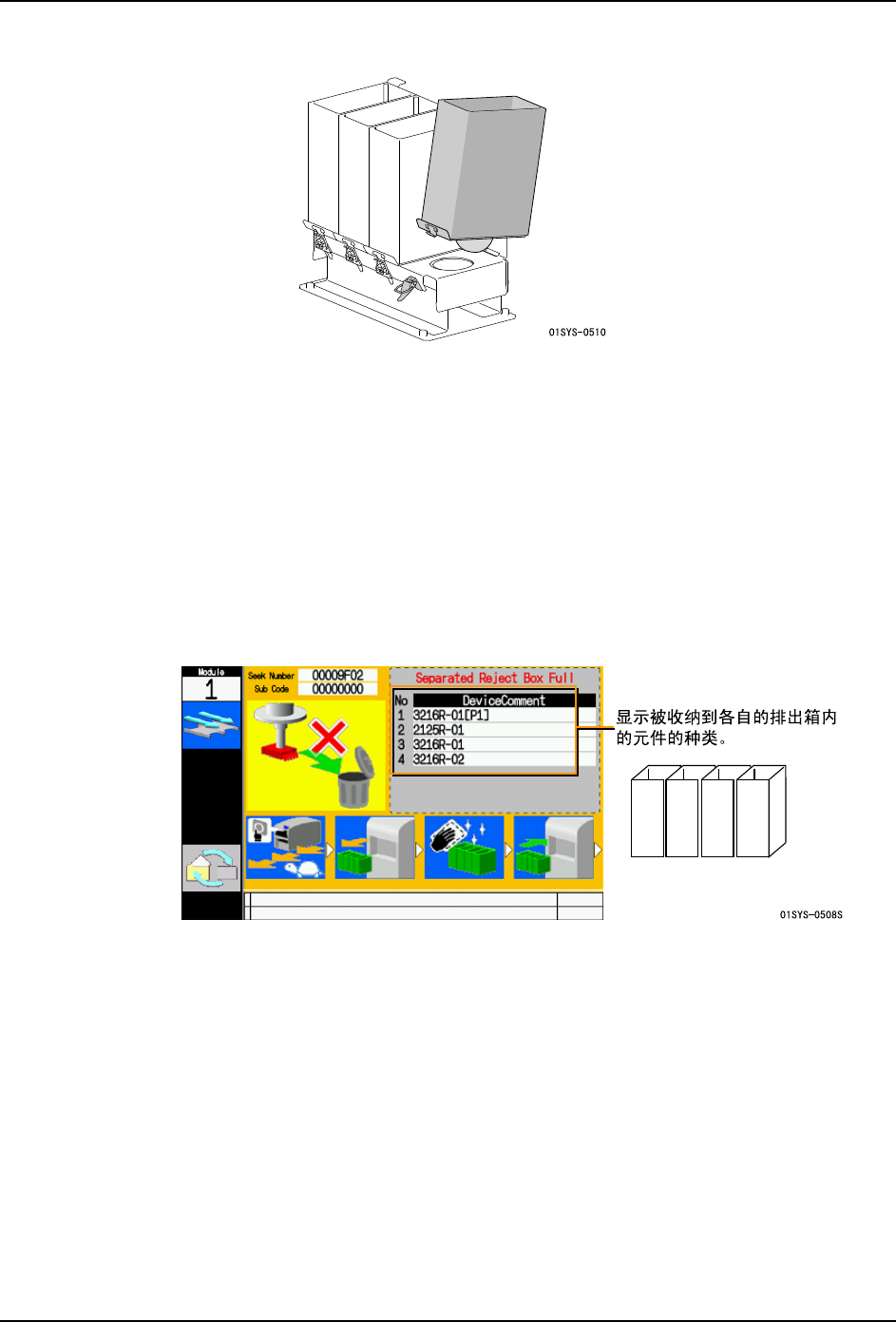

另外，分类元件排出箱使用固定夹固定在板上。可以分别装卸。
分类元件排出箱的运用
分类对象的元件是根据 Part Data 被进行了分类排出设定的元件。
生产中的运用
1. 发生了影像处理错误后，机器就会将发生错误的元件收纳到被 4 分割的元件排出箱的一
个。
2. 发生影像处理错误的元件按照 Part Data 分类收纳。
备注 ) 群组料站的 LED 元件按照亮度被分类。
3. 第 5 种元件如果发生影像处理错误时，机器进行周期停止，并显示异常向导。
4. 请按照向导，从分类元件排出箱内取出元件。
a. 请按下操作面板的 OK 按钮，慢慢地拉出模组。
b. 从模组内取出分类元件排出箱。
c. 请回收元件。
d. 将分类元件排出箱安装到模组内。
e. 慢慢地插入模组。
5. 被收纳到各个排出箱内的元件信息被清除。请按下 START 按钮，重新开始生产。
备注 ) 没有从分类元件排出箱内回收元件，只是从标准的排出箱内回收了元件，元件信息也
会被清除。此时，在继续生产中发生影像处理错误的元件混在到分类元件排出箱内。
请务必回收分类元件排出箱内的元件。
