QD142-14 4. 生产 NXT II 系统手册 77 4. 请 使用 KIT Man ager 或 KIT Handy 进行料盘 验证。 a. 在 KIT Han dy 画面或 KIT Manager 画面上确认 补充对象的料 盘元件。 b. 使 用 KIT Hand y 或手持式扫 描 FIDL （托架）和 DID （料盘） 。 备注 )关于料盘的验证检查， 请参照 [Fujitrax Verifier 用户手册 ] 的 [5.…
4. 生产 QD142-14
76 NXT II 系统手册
1. 打开料盘单元 -LT 的正面门。请打开补充用料盘箱的门。
2. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
3. 从排出用料槽上拔出料盘托架。
注意 )排出用料槽的 LED 闪烁着。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
6<66
᭭Ⲭᠬᶊ
ぎ᭭Ⲭ
QD142-14 4. 生产
NXT II 系统手册 77

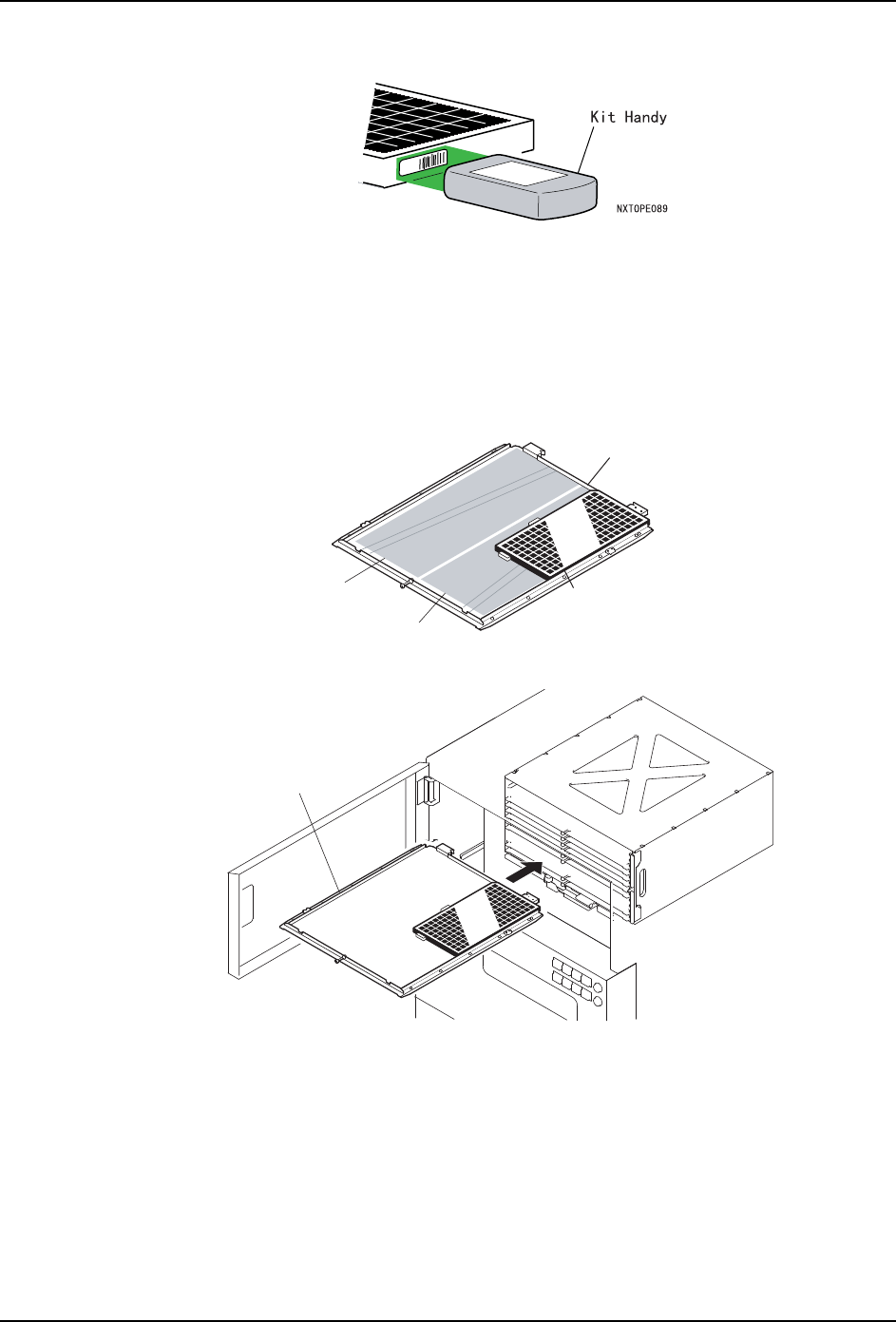

4. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上确认补充对象的料盘元件。
b. 使用 KIT Handy 或手持式扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
备注 )如果只使用一侧的副料槽，请扫描被粘贴在不使用的一侧副料槽的托架上 [-NOPARTS-
] 的条形码。
5. 将料盘安装到料盘托架上。
6. 将料盘托架安装在空料槽上。
注意 )将料盘托架安装到料槽上的时候，请轻轻地安装，以免料盘受到冲击。
备注 )在排出用料槽上不能进行安装。如果在排出用料槽上安装了料盘托架，操作画面上就
会显示除去向导。
6<66
᭭Ⲭᠬᶊ
ࡃ᭭ῑ
ࡃ᭭ῑ
᭭Ⲭ
6<66
᭭Ⲭᠬᶊ
4. 生产 QD142-14
78 NXT II 系统手册

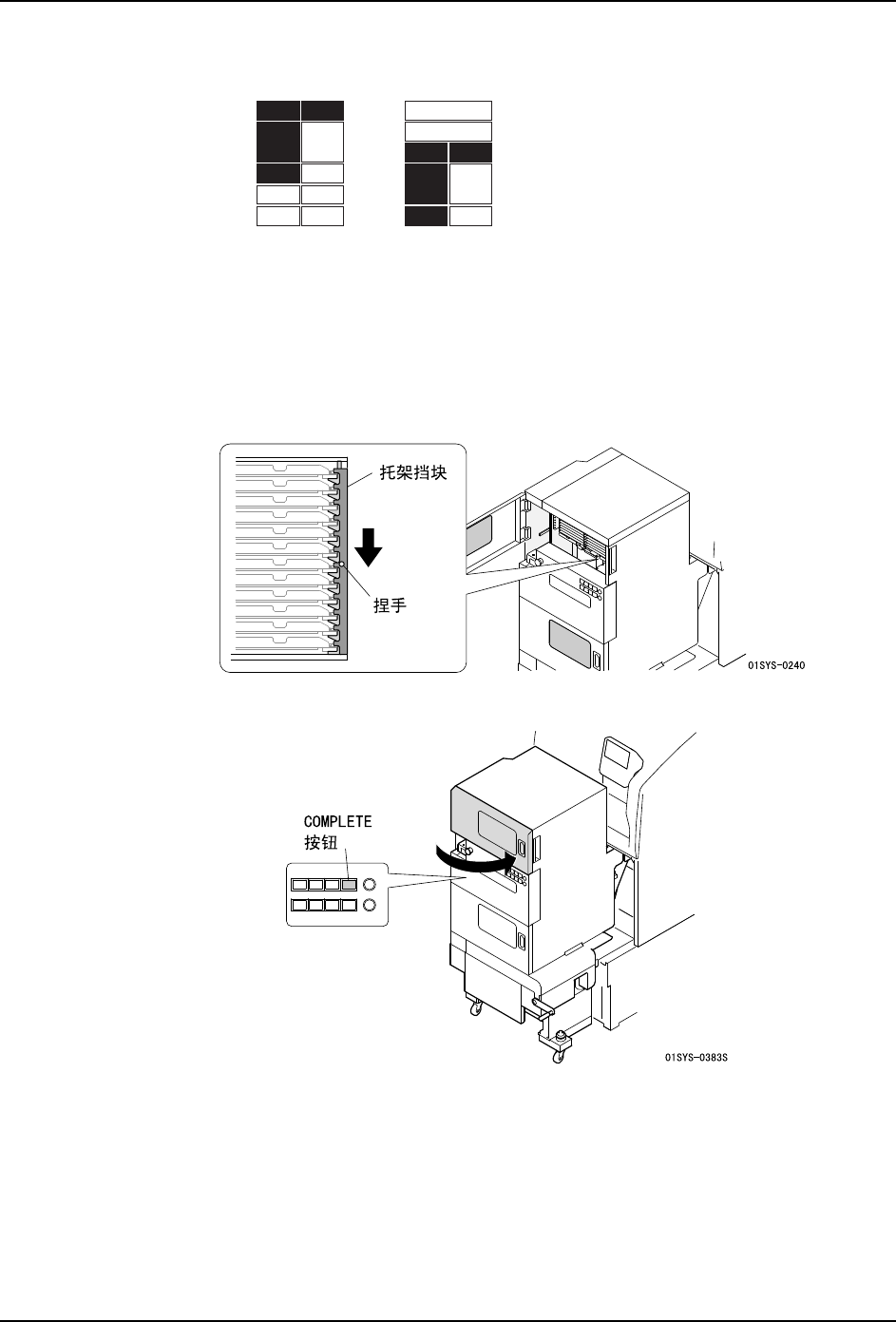

备注 )除了排出用料槽，在其余的料槽上都能够安装料盘托架。但是，从空料槽的上面开始
顺序补充料尽预定的料盘，能够稿效率地进行次料站的切换。
7. 请在 KIT Handy 或 KIT Manager 上确认 [ 料盘箱退避预告时间 ]。并且，如果存在需要安
装的料盘，请重复 4. 项～ 6. 项。
8. 如果要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元件的吸
取开始点 "。
9. 请拿住捏手，放下托架挡块。
10.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
6<66
$
⫳ѻ⫼᭭Ⲭㆅ
ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ
䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙DŽ
&
%
$
㸹ܙ⫼᭭Ⲭㆅ
ᥦߎ
ᥦߎ
$
&
%
$
