QD142-14 4. 生产
NXT II 系统手册 231
自动校正结果的读取数据解析异常 （0000A005）
在异常画面上显示错误编码 0000A005 时，请按照以下的步骤解除异常。
1. 请进行校正的重新测定。
备注 ) 详细内容请参照辅助软件操作手册的 [ 第 6 章 6.10 进行校正重新测定指定 ]。
RWB 服务的异常 （0000A006）
在异常画面上显示错误编码 0000A006 时，请确认子码的内容，按照以下的步骤解除异常。
子码 00000004 ～ 00000006
1. 请进行生产线变更通知，重新启动 RWB 服务，确认 RWB 服务的状态。
2. 通过前项没有解决时，请重新启动安装了 RWB 服务的 Fuji Flexa 通信服务器的 PC。继
续进行 1. 项的确认。
3. 通过前项没有解决时，请将机器的主电源开关设置为 OFF，重新启动。
子码 00000007
1. 请在安装 了 RWB 服务的 PC 上重新安装 Fuji Flexa 通信服务器。
子码 0000000B ～ 0000000C
1. 请进行校正的重新测定。
备注 ) 详细内容请参照辅助软件操作手册的 [ 第 6 章 6.10 进行校正重新测定指定 ]。
2. 通过前项没有解决时，请清除自动校正的测定结果。
备注 ) 测定结果的清除方法请参照前述的 [ 清除自动校正的测定结果 ]。
3. 请进行生产线变更通知，重新启动 RWB 服务，确认 RWB 服务的状态。
4. 通过前项没有解决时，请重新启动安装了 RWB 服务的 Fuji Flexa 通信服务器的 PC。继
续进行前项的确认。
5. 通过前项没有解决时，请将机器的主电源开关设置为 OFF，重新启动。
子码 错误内容
00000004 不存在指定的文件。
00000005 想要打开超出了文件打开限制的文件。
00000006 想要打开已经打开打开的文件。
00000007 找不到目录。
0000000B 没能读取数据，数据残留着。
0000000C 想要变更名称时，在同一路径上存在着同名文件。
0000000E 不能取得模组号码。
4. 生产 QD142-14
232 NXT II 系统手册

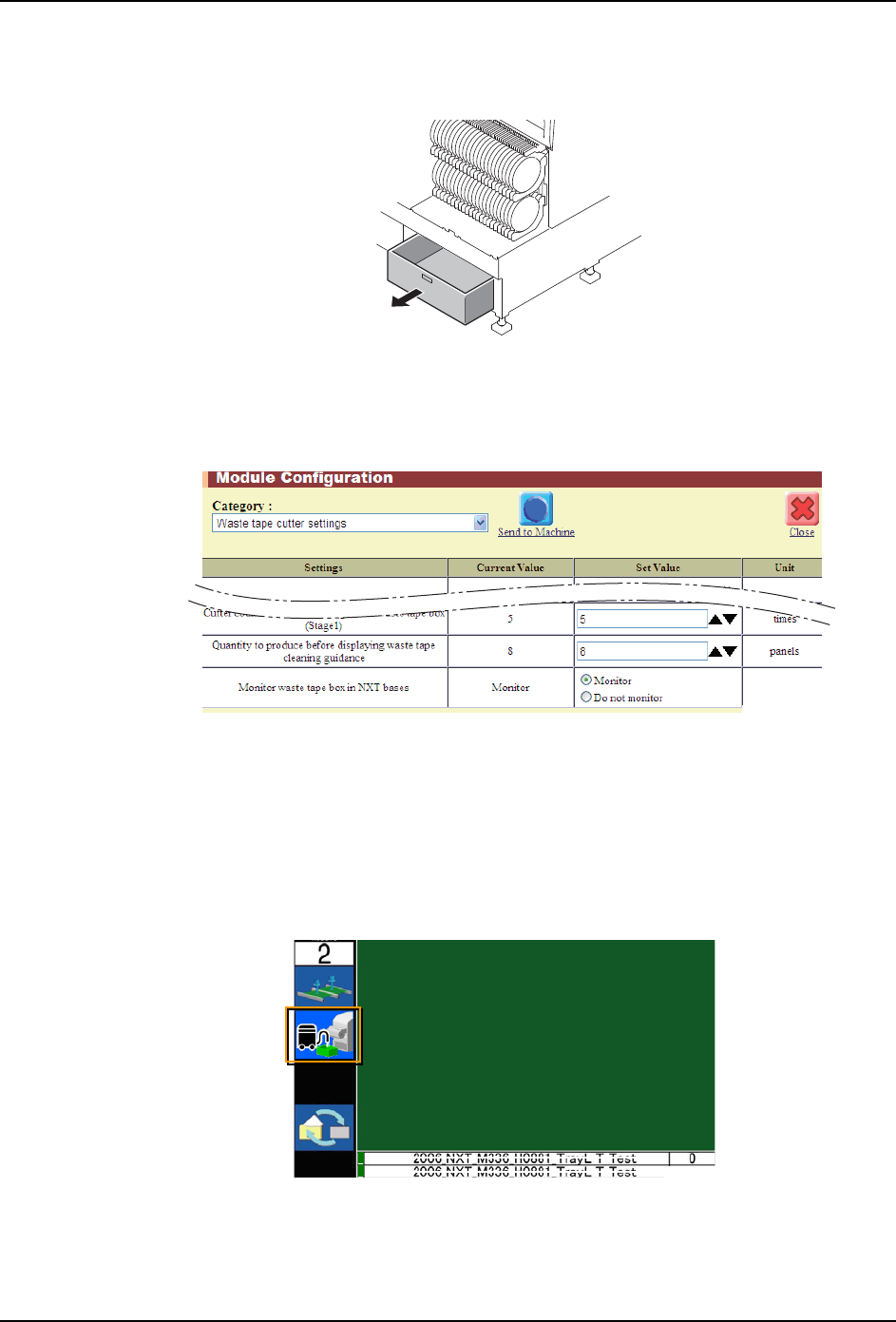

4.12.31 废料带箱清扫向导
运转中，在操作画面上提示清扫废料带箱的功能。
备注 ) 废料带箱清扫向导对应了 NXT V5.40 或更高版本。
废料带箱清扫向导设定步骤
请在辅助软件的 [Module Configuration] 画面上，进行废料带切刀指定。
·[Quantity to produce before displaying waste tape cleaning guidance]：
[0 ～ 9999]
废料带箱清扫向导的运用
1. 请按下操作面板的 START 按钮，开始生产。
2. 当完成所设定的电路板块数的生产时，就会在操作画面上显示废料带箱清扫向导。
3. 请拆下废料带箱，回收废料带和表面薄膜。
4. 请返回废料带箱。
01SYS-0606
01SYS-0607E
01SYS-0608
QD142-14 4. 生产
NXT II 系统手册 233
4.12.32 电路板高度检测功能
是一项测定被搬运到搬运轨道上的电路板的翘曲的功能。
对于存在翘曲的电路板，除了进行稳定的元件贴装，如果存在超出公差值的翘曲，请事先
回避生产，防止不良电路板的发生。
备注 )此处说明使用 PH2 传感器时的电路板高度检测。有关使用 LED 传感器的电路板高度检
测，请参照 [ 电路板高度检测功能使用说明书 ]。
电路板高度检测功能设定步骤
1. 进行 Job 的编辑。请设定 Machine Configuration 内的 [Module]。详细内容请参照 NXT
II/NXT IIc 编程手册。
电路板高度检测功能的运用
1. 请按下操作面板的 START 按钮，开始生产。
2. 如果电路板高度定位点读取失败，或者检测出超出翘曲公差值的电路板时，机器进行异
常停止。
3. 请解除异常，然后继续生产。
关于运用时的异常
以下说明在运用电路板高度检测功能时发生的异常及其对策。
电路板高度定位点读取异常
如果电路板高度定位点读取失败，反复读取还是不能读取时，机器松开电路板，在操作画
面上显示异常向导。
01SYS-0590
01SYS-0591
