7. 辅助软件 QD142-14
404 NXT II 系统手册
7.15.3 关于模组相机固有值测定
在没有元件相机的模组中也能够使用 V12 工作头进行生产。这时，不能取得根据使用元件相
机的校正而得到的精度补正值。因此，需要在生产前进行模组相机固有值测定。
另外，进行模组相机固有值测定时，在模组中需要元件相机。
料站倾斜测定用软件的直接加载
首先，请进行料站倾斜测定用软件的直接加载。
1. 请将料站倾斜测定用软件安装到安装了 FUJI 辅助软件的 PC 中。
备注 )料站倾斜测定用软件请安装到 PC 的 \fujiweb\masweb\directload\ 安装项目的文件夹
的目录内。
2. 按下机器侧的操作面板的 MANUAL 按钮，显示手动指令画面。
3. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
4. 再次选择自我诊断示意图，按下 OK 按钮。

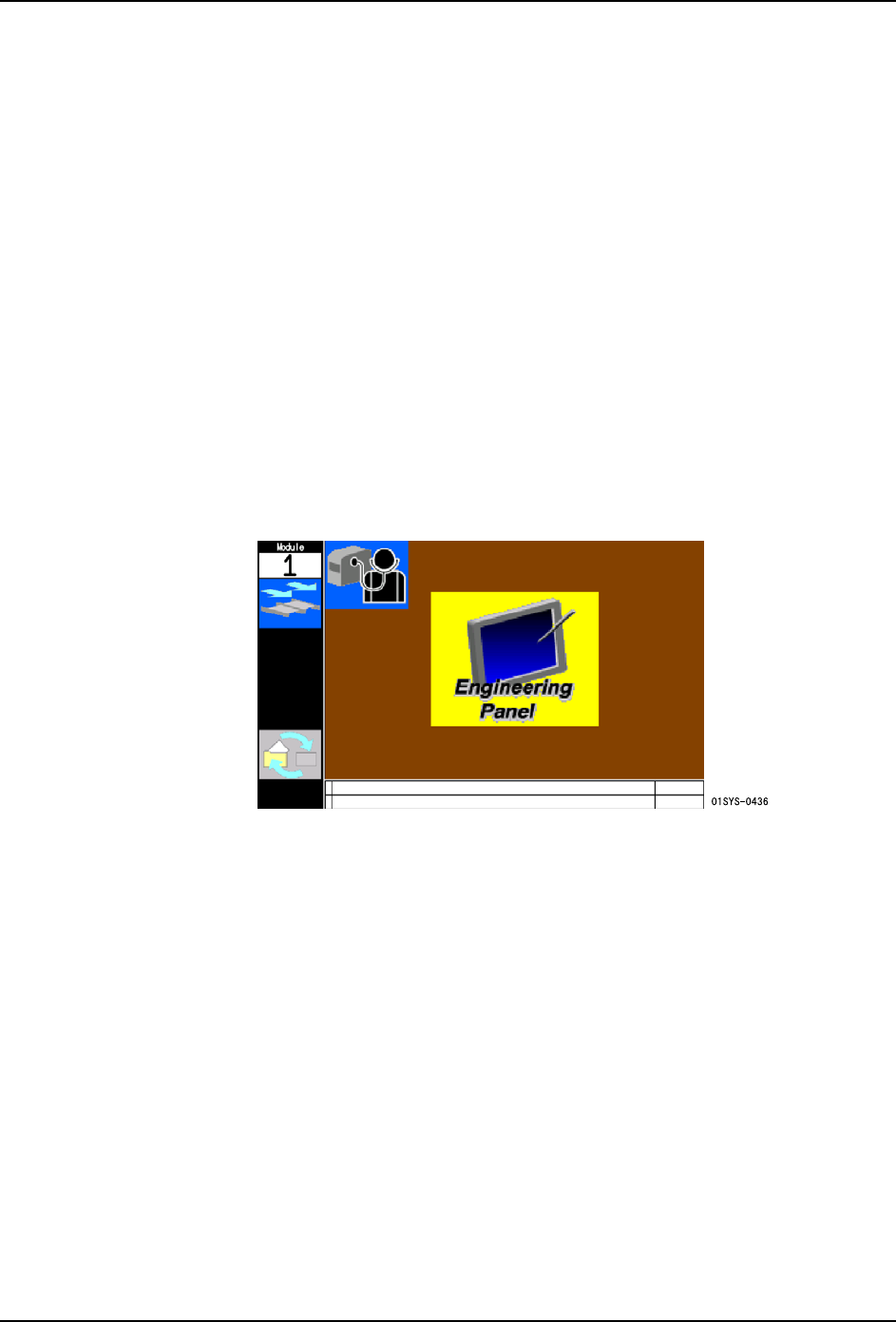

5. 请确认画面上所显示的示意图从沙漏变成了 Engineering Panel。
6. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [Remote Operation]。
7. 点击 [Direct loading]。
QD142-14 7. 辅助软件
NXT II 系统手册 405

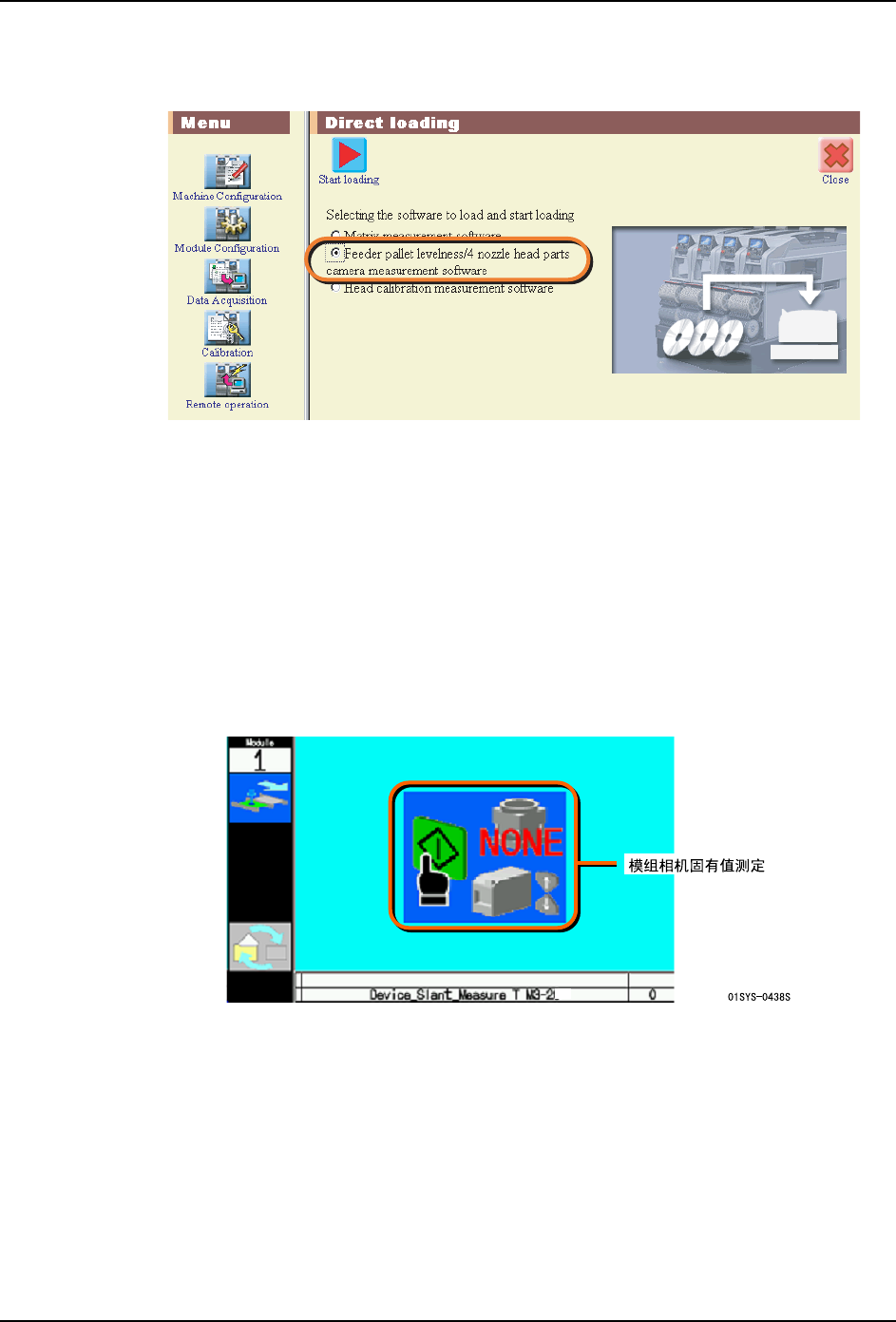

8. 请选择 [Feeder pallet levelness/4 nozzle head parts camera measurement
software]。
9. 请点击 [Start loading]。
备注 )之后，测定用软件被加载到模组中。加载结束后，模组自动重新启动，变成测定模式。
10.请按下操作面板的 POWER 按钮。
模组相机固有值测定和数据的保存
在直接加载了料站倾斜测定用软件后，请按照以下的步骤执行模组相机固有值测定。
1. 请从 Fuji Flexa 处向机器传输生产 Job。
2. 请按下操作面板的箭头键 （上下），选择 [ 模组相机固有值测定 ]。
3. 请按下 START 按钮。机器开始测定。
4. 测定结束后，将测定值保存到 PC 中。
a. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [Calibration]。
b. 从 [Calibration] 菜单中选择 [Module camera calibration data]。
01SYS-0437E
7. 辅助软件 QD142-14
406 NXT II 系统手册
c. 请执行 [Save]。
备注 )此时的文件名为 “ 模组序列号 _vam.dat”。
5. 结束数据的保存后，点击 [Close] 就会返回到主菜单。
6. 机器在确认了数据的保存后，返回到 START 等待画面。
备注 )测定完成后，如果按下操作面板的 OK 按钮，在不保存测定值数据的情况下也能够返回
到 START 等待画面。
至此，完成模组相机固有值测定和保存。
将模组相机固有值测定数据注册到机器中
由于 CPU 箱的更换等导致机器失去了测定数据时，请按照以下的步骤将模组相机固有值测定
数据从 PC 中注册到机器。
1. 将料站倾斜测定用软件加载到模组中。详细作业内容请参照前述的 [ 料站倾斜测定用软
件的直接加载 ]。
2. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [Calibration]。
3. 从 [Calibration] 菜单中选择 [Module camera calibration data]。
4. 点击 [Browse]。从所显示的对话框中选择被保存在 PC 中的所选择的模组的模组相机固有
值测定数据。
5. 请点击 [Send to Machine]。所选择的文件被发送到模组中。
6. 结束数据的传送后，点击 [Close] 就会返回到主菜单。
01SYS-0439E
01SYS-0440E
