QD142-14 5. 换线 NXT II 系统手册 271 5.7.3 料盘的安装步骤 （ Verify OFF 时 ） 请确认料盘安装向导。 1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门 。 2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于下降 状态时也可以半拉 出料盘…
5. 换线 QD142-14
270 NXT II 系统手册

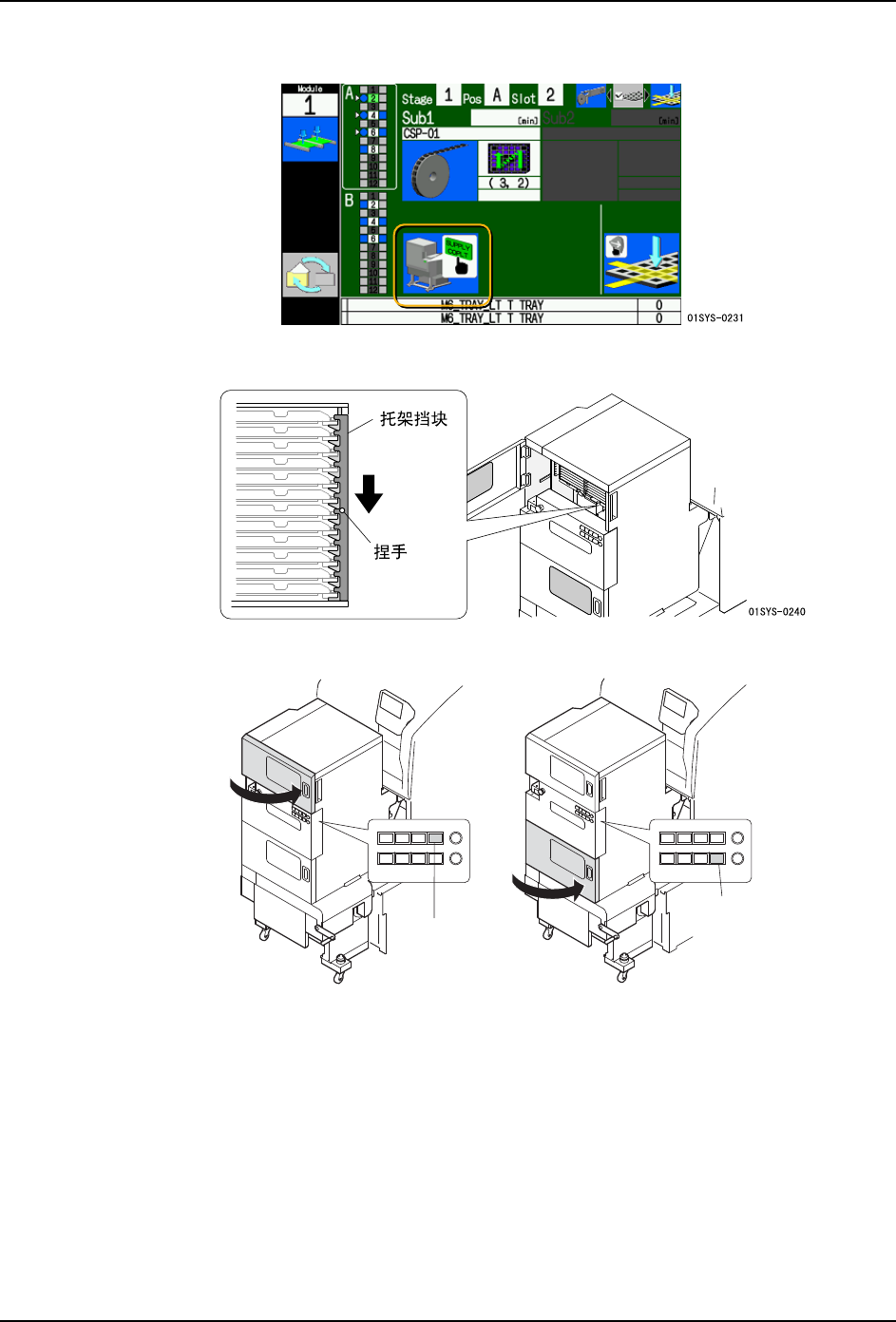

10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，使得料盘单元 -LT 不受到冲击。
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
QD142-14 5. 换线
NXT II 系统手册 271

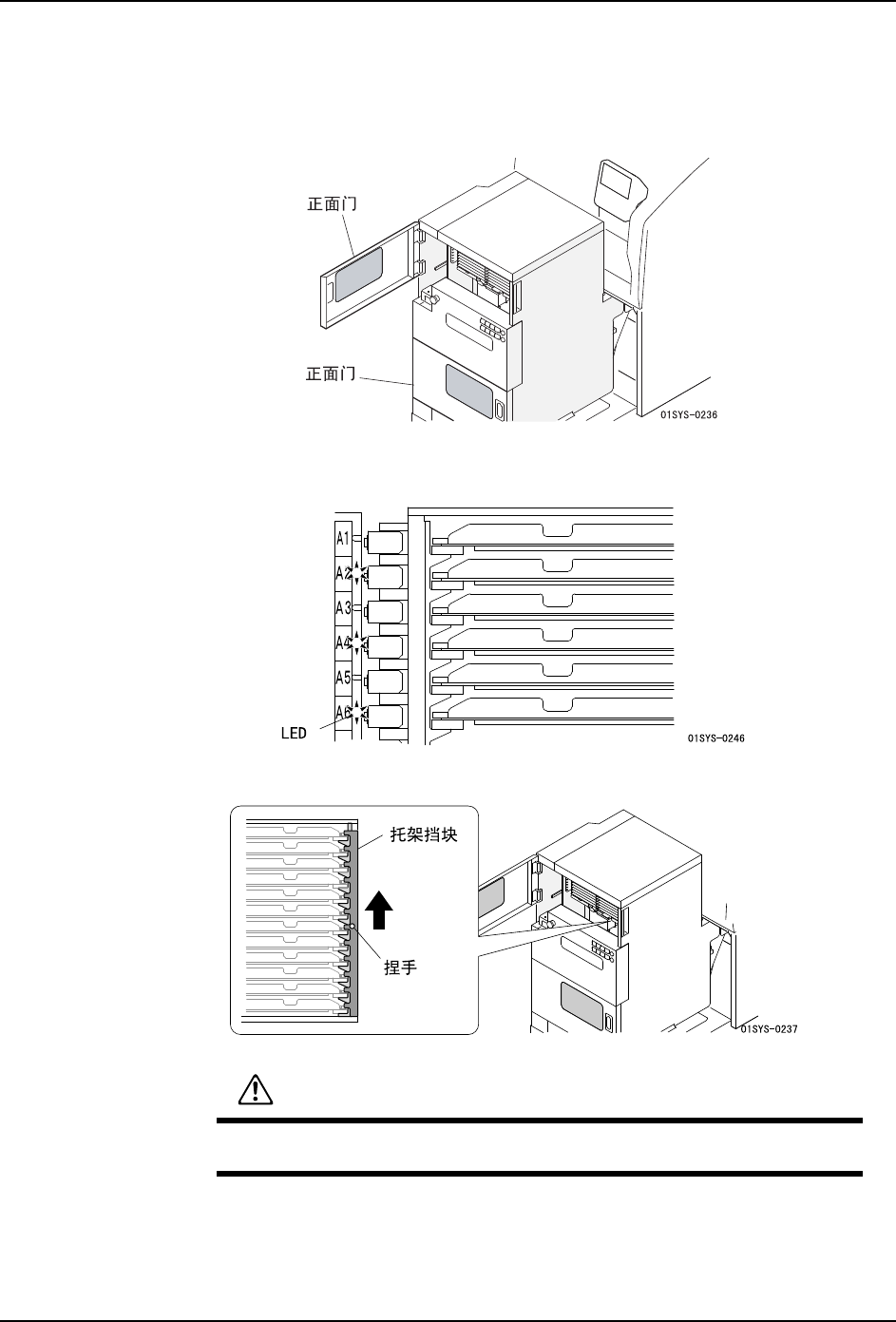

5.7.3 料盘的安装步骤 （Verify OFF 时）
请确认料盘安装向导。
1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
4. 从要补充的料槽上拔出料盘托架。如果没有料盘托架，则不需要该作业。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
