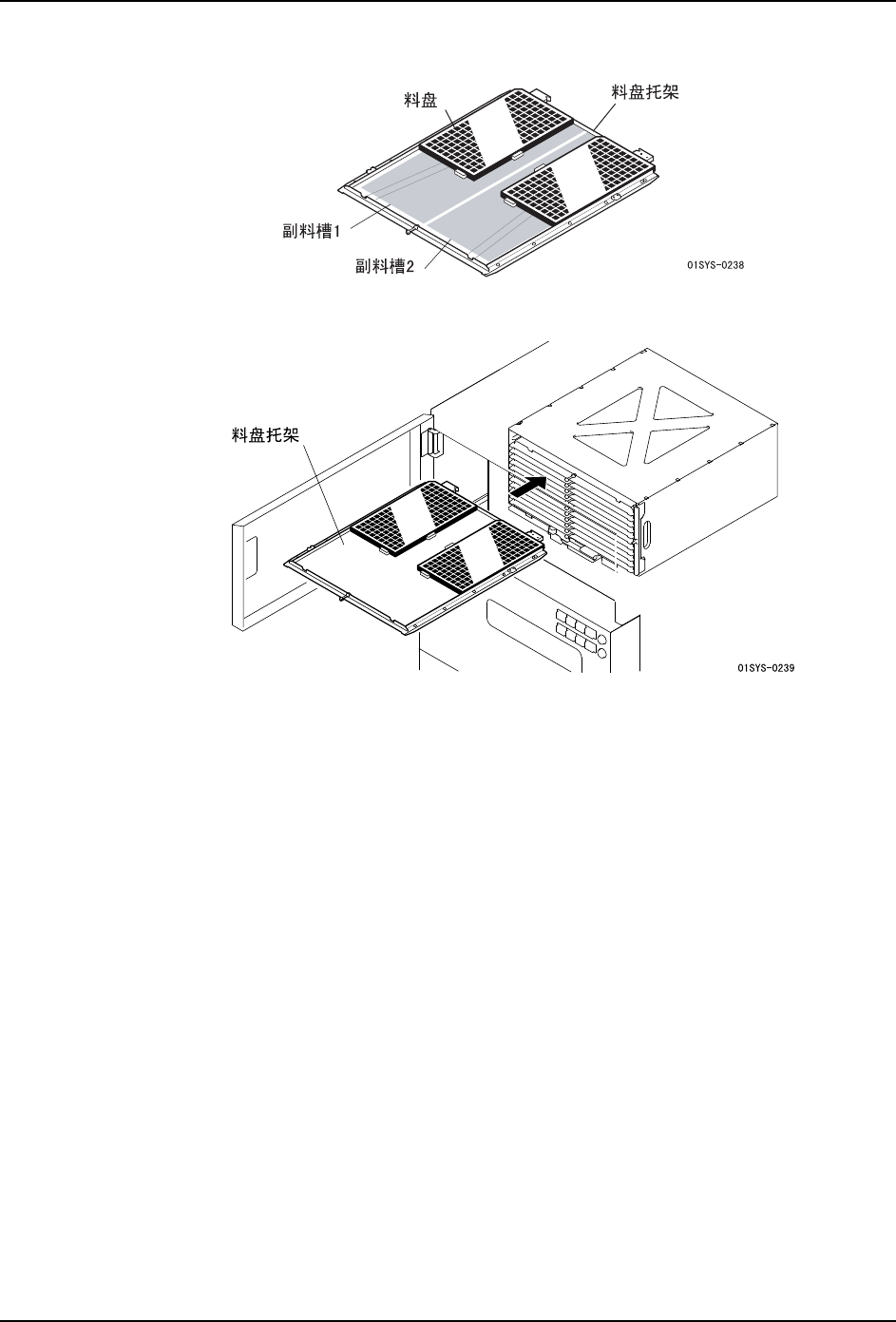

QD142-14 4. 生产 NXT II 系统手册 69 5. 将料盘安装到料盘托架上。 6. 将料盘托架安装到对象料槽上。 注意 )将料盘托架安装到料槽中时，请轻轻地安装，不要使料盘受到冲击。 备注 )想要改变料槽的顺序时， 请通过操作面板的箭头键（上下） 变更料槽， 然后安装料盘。 7. 如果需要指定料盘元件的吸取开始点时 ，请在这里设定。请参照 " 4.7. 6 指定料盘元件 的吸取开始点 "。 8. 请按下…
4. 生产 QD142-14
68 NXT II 系统手册
1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
4. 从补充对象的料槽上拔出料盘托架。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
4. 生产 QD142-14
70 NXT II 系统手册
10.当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
备注 )即使没有完成所有料盘的补充，如果生产中需要的料盘已被安装，就能够重新开始生
产。这时，也会显示按下 COMPLETE 按钮的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
